Kezdőlap Konfiguráció1,Csévélés/2,Papírbehúzás képernyő

[1,Csévélés/2,Papírbehúzás] képernyő

Tekercs képernyő
Papíradagolás képernyő
Hogyan állítható be a tekercsvég átmérő (Beállítás papírérzékelés nélkül)

[Csévélés] képernyő

A [Menü] képernyőn nyomja meg az [1,Csévélés/2,Papírbehúzás] - [1] gombot a képernyő megjelenítéséhez.

Sz.	Név	Leírás
1	[Csévetekercs jelenlegi átmérő]	Megjeleníti a jelenlegi tekercsátmérőt az RW-201 tekercskezelő egységben.
2	[Csévélő feszítés]	Meghatározza a tekercselőtengely feszítését az RW-201 tekercskezelő egységben. Ügyeljen arra, hogy ez a szokásos működés során 10 kgf legyen.
3	[Max. tekercsátmérő/Előzetes riasztási átmérő]	Meghatározza a maximális tekercsátmérőt, amelynél megszólal a riasztás. A maximális átmérő érzékelése esetén megszólal egy előzetes riasztás és a készülék [Készülék beállítás] képernyőn meghatározott [Csévetekercs átmérő leállítás] / [Csévetekercs átmérő riasztás] beállításnak megfelelően fog működni. Legfeljebb 520 mm-t lehet meghatározni. Ügyeljen arra, hogy ez a szokásos működés során 500 mm legyen.

Sz.

Név

Leírás

[Csévetekercs jelenlegi átmérő]

Megjeleníti a jelenlegi tekercsátmérőt az RW-201 tekercskezelő egységben.

[Csévélő feszítés]

Meghatározza a tekercselőtengely feszítését az RW-201 tekercskezelő egységben.

Ügyeljen arra, hogy ez a szokásos működés során 10 kgf legyen.

[Max. tekercsátmérő/Előzetes riasztási átmérő]

Meghatározza a maximális tekercsátmérőt, amelynél megszólal a riasztás. A maximális átmérő érzékelése esetén megszólal egy előzetes riasztás és a készülék [Készülék beállítás] képernyőn meghatározott [Csévetekercs átmérő leállítás] / [Csévetekercs átmérő riasztás] beállításnak megfelelően fog működni.

Legfeljebb 520 mm-t lehet meghatározni. Ügyeljen arra, hogy ez a szokásos működés során 500 mm legyen.

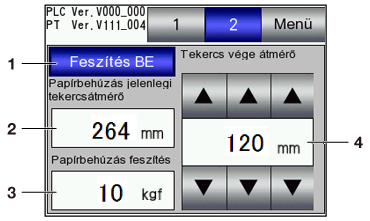

[Papírbehúzás] képernyő

A [Menü] képernyőn nyomja meg az [1,Csévélés/2,Papírbehúzás] - [2] gombot a képernyő megjelenítéséhez.

Sz.	Név	Leírás
1	[Feszítés BE]/[Feszítés KI]	Nyomja meg a [Feszítés BE] gombot a nyomathordozó feszítéséhez RW-101 tekercskezelő egységben. A [Papírbehúzás feszítés] részére beállított érték kerül alkalmazásra. A [Feszítés KI] gomb lenyomása nem indítja el a nyomtatást.
2	[Papírbehúzás jelenlegi tekercsátmérő]	Megjeleníti a jelenlegi tekercsátmérőt az RW-101 tekercskezelő egységben.
3	[Papírbehúzás feszítés]	Meghatározza az adagolótengely feszítését az RW-101 tekercskezelő egységben. Ügyeljen arra, hogy ez a szokásos működés során 10 kgf legyen.
4	[Tekercs vége átmérő]	Állítsa be a minimális tekercsátmérőt az RW-101 tekercskezelő egységbe helyezett nyomathordozó részére. A tekercsvég érzékelése esetén a készülék a [Tekercs vége leállítás] képernyőn elvégzett [Tekercs vége riasztás] / [Gép beállítása] beállításnak megfelelően működik. Ügyeljen arra, hogy ez a szokásos működés során 120 mm legyen. A beállítás módosítását, lásd a Hogyan állítható be a tekercsvég átmérő (Beállítás papírérzékelés nélkül) részben.

Hogyan állítható be a tekercsvég átmérő (Beállítás papírérzékelés nélkül)

Javítja a papír kifogyása érzékelésének pontosságát a tekercsvég átmérő beállításával.

Mérje meg a nyomathordozó vastagságát (a ragasztóval és a bevonattal) együtt és a tekercsrúd külső átmérőjét, egy mikrométer, illetve egy tolómérő segítségével, majd állítsa be a tekercsvég átmérőt az alábbi táblázat alapján.

Állítsa be mért értéket a megfelelő sorban és oszlopban lévő értékkel egyenlőre vagy kisebbre.

Például: Ha a nyomathordozó (ragasztóval és bevonattal) együtt mért vastagsága 0,090, a tekercsrúd átmérője φ83,0, nézze meg az értéket a ≦0,100 oszlopban és a ≦84,2 sorban, és annak megfelelően állítsa be a tekercsvég átmérő értékét 94-re.

Ha a beállítási érték túl kicsi, a papír kifogyhat még mielőtt a rendszer érzékelné a papírhiányt. Állítsa úgy be az értéket, hogy megmaradjon egy adott mennyiségű papír.

Ha a tekercsvég átmérő a papír végéhez közel lett beállítva, pontosítsa a beállítást, minden esetben, amikor nyomathordozót cserél.

X: Papír vastagsága

Y: A tekercsrúd külső átmérője φ

X (mm)		≦0,025	≦0,050	≦0,075	≦0,100	≦0,125
Y (mm)	≦78,2	83	85	86	88	89
	≦80,2	85	87	88	90	91
	≦82,2	87	89	90	92	93
	≦84,2	89	91	92	94	95
	≦86,2	91	93	94	95	97
	≦88,2	93	95	96	97	99
	≦90,2	95	96	98	99	101
	≦92,2	97	98	100	101	102
	≦94,2	99	100	102	103	104
	≦96,2	101	102	104	105	106
	≦98,2	103	104	106	107	108
	≦100,2	105	106	107	109	110
	≦102,2	107	108	109	111	112
	≦104,2	109	110	111	112	114
	≦106,2	111	112	113	114	116

X (mm)		≦0,150	≦0,175	≦0,200	≦0,225	≦0,250
Y (mm)	≦78,2	91	92	94	95	97
	≦80,2	93	94	96	97	98
	≦82,2	95	96	97	99	100
	≦84,2	96	98	99	100	102
	≦86,2	98	99	101	102	103
	≦88,2	100	101	103	104	105
	≦90,2	102	103	104	106	107
	≦92,2	104	105	106	107	109
	≦94,2	105	107	108	109	110
	≦96,2	107	109	110	111	112
	≦98,2	109	110	112	113	114
	≦100,2	111	112	113	115	116
	≦102,2	113	114	115	116	117
	≦104,2	115	116	117	118	119
	≦106,2	117	118	119	120	121
