A nyomathordozó betöltése az RW-101 tekercskezelőbe
Ebben a részben a nyomathordozó RW-101 tekercskezelő egységbe történő betöltése kerül ismertetésre.

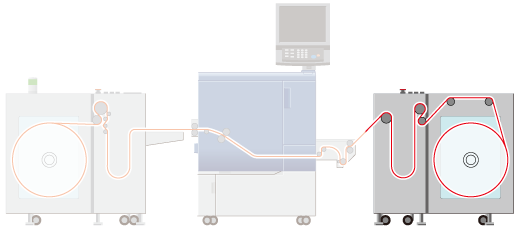

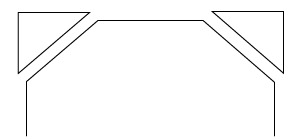

Vágja le a nyomathordozó végének sarkait, az ábrán látható módon.
A sarkokat levágva az alábbi ábrán látható módon, egyszerűbben be lehet illeszteni a nyomathordozót az RW-101 tekercskezelő egységbe.

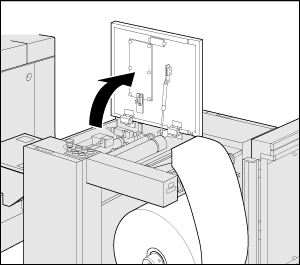

Nyissa fel az RW-101 tekercskezelő felső fedelét.

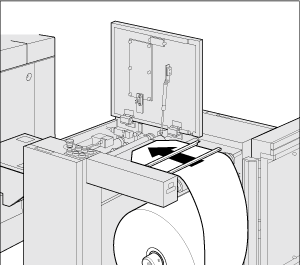

Vezesse át a nyomathordozó végét az 1. nyomathordozó leszorító rúd és a 2 nyomathordozó leszorító rúd alatt, a munkaasztalon.
Ha az 1. nyomathordozó leszorító rúd és a 2. nyomathordozó leszorító rúd le lett engedve a munkaasztalon, a LESZORÍTÓ 1 és a LESZORÍTÓ 2 gombokat lenyomva emelje fel azokat.

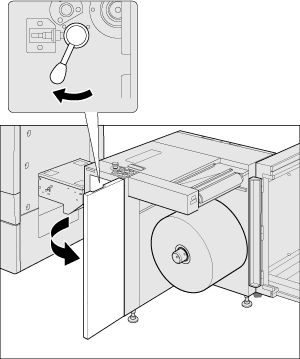

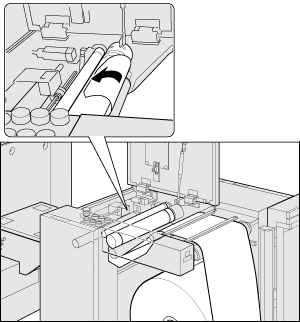

Nyissa ki az elülső ajtót az RW-101 tekercskezelő egységen és állítsa át a kart, hogy leválassza a gumigörgőt.

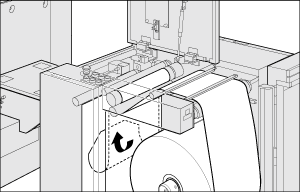

Helyezze be a nyomathordozó végét a behúzó vezetőgörgő alá és tolja előre a nyomathordozót.
A nyomathordozó vége megjelenik a behúzó vezetőgörgő és a húzógörgő között.

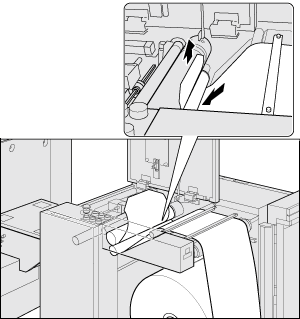

Vezesse át a nyomathordozó végét a húzógörgő és a gumigörgő között.

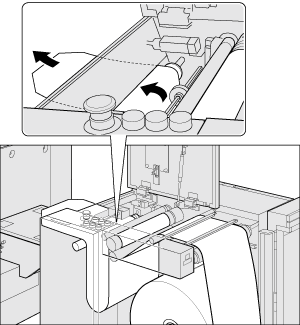

Húzza át a nyomathordozót a vezetőlemez mentén, a görgő aljától kezdve.
A nyomathordozó vége megjelenik a görgő és a behúzó vezetőgörgő között.
Vezesse ki a nyomathordozó végét az RW-101 tekercskezelőből, a behúzó vezetőgörgő mellett.
A referenciahelyzet beállításához mozgassa előre és hátra a nyomathordozót.

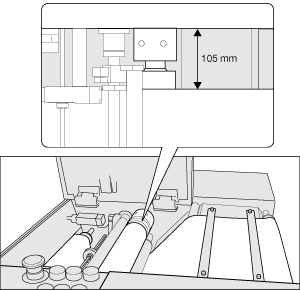

Referenciahelyzet: 105 mm (±0,25 mm) / 4,13" (±0,01") távolságra az RW-101 tekercskezelő belső fémfelületétől

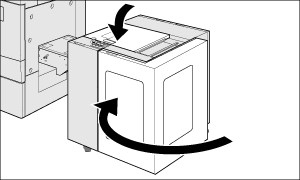

Zárja le a felső fedelet és a papírfedelet.
Lépjen az A nyomathordozó betöltése a behúzó szakaszba részben.
