Papírelakadás elhárítása a géptestből

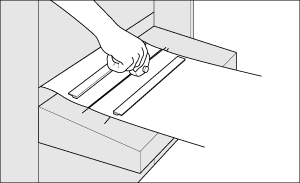

  1. Vágja el a papírt a munkaasztalon, az RW-201 tekercskezelő egységen.

    A vágás előtt rögzítse a papírt a munkaasztalhoz az egységgel együtt szállított mágnesrudakkal.

    • Óvatosan vágja el a papírt, ügyelve, hogy ne sérüljön meg a keze vagy az ujjai.

  2. Nyissa ki a behúzó szakasz felső fedelét, enyhén lazítsa meg a nyomathordozót, majd vágja el egy ollóval.

    • Óvatosan vágja el a papírt, ügyelve, hogy ne sérüljön meg a keze vagy az ujjai.

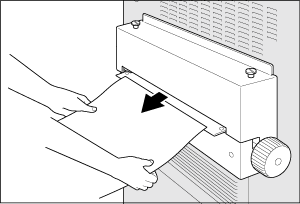

  3. Húzza ki a nyomathordozót a kiadó szakaszból.

    A nyomathordozó kihúzásakor, egyenes vonalban húzza azt és ne túlzott erővel.

    • A [J-3105] ELAKADÁSI kód megjelenése esetén előfordulhat, hogy a papír felcsavarodott a fixáló egység köré. Ha nem lehet kihúzni a papírt a kiadó szakaszból, forduljon a szervizképviselethez. A papír túlzott erejű kihúzásával kárt okozhat a készülékben.

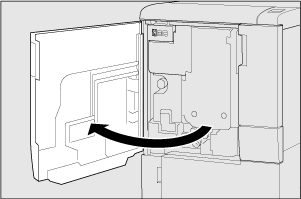

  4. Nyissa ki a géptest elülső ajtaját.

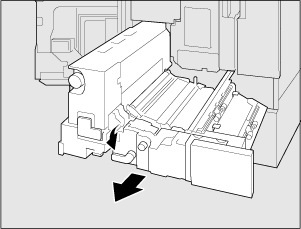

  5. Húzza meg az [M1] kart és fordítsa el balra, hogy kihúzhassa az ADU egységet.

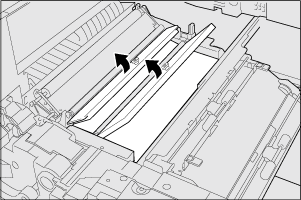

  6. Nyissa fel az [M2] fedelet és az [M3] fedelet, majd ellenőrizze, hogy vannak-e ragasztó- és papírmaradványok a készülék belsejében.

    • Ha a ragasztó tapadt az alkatrészekhez, tisztítsa ki a készülék belsejét.
      Ellenőrizze a levált és a vezetőlemezhez tapadt, valamint a nyomathordozó széleinél kifolyó ragasztó maradványait is.

    • Ha papír maradt a készülékben, vegye ki azt.

    • A [J-3112] ELAKADÁSI kód megjelenése esetén, ellenőrizze az [M3] fedél mögött található központosítási érzékelő tisztaságát.

  7. Ellenőrizze, hogy nem vált-e le a laprugó (hátsó) és a laprugó (elülső).

    NE TEGYE a kezeit a rögzítő továbbító egység fixáló részébe.

    • Ellenkező esetben égési sérüléseket szenvedhet. Legyen különösen óvatos, amikor kihúzza a fixáló továbbító egységet vagy kinyitja annak rögzítő részét.

    NE tegye a kezét vagy a karját a géptest és a rögzítő továbbító egység közé.

    • A csatlakozók vagy egyéb elektromos alkatrészek megérintésével kárt okozhat a készülékben vagy váratlan zavarokat kelthet. Ne próbálja meg saját maga elvégezni a beavatkozást, forduljon a szervizképviselethez.

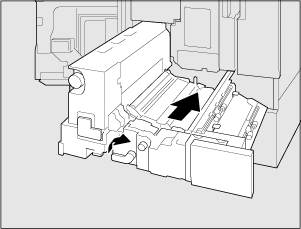

  8. Helyezze vissza az ADU egységet és állítsa vissza az [M1] kart az eredetin helyére.

    • Óvatosan helyezze vissza az ADU egységek, elkerülve az erős ütést. Ne feledje, hogy a géptestet érő erős ütések befolyásolják a géptest beállításait és felcsavarodást okozhatnak.

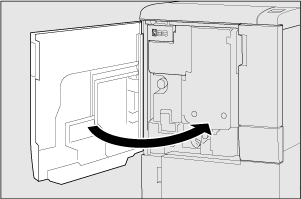

  9. Zárja be a géptest elülső ajtaját.

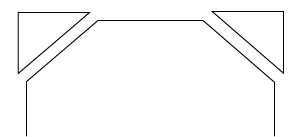

  10. Vágja le a nyomathordozó sarkait a behúzó szakasznál.

  11. Illessze be a nyomathordozó végét a behúzó szakaszba.

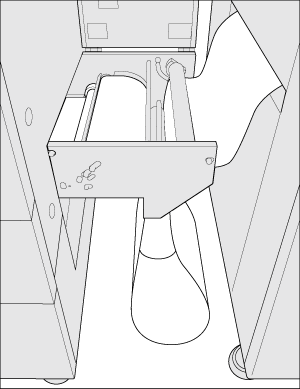

    Húzzon ki egy részt a nyomathordozóból a behúzó szakasz alá.

    • Ügyeljen arra, hogy a kihúzott nyomathordozó ne érjen a padlóhoz.

  12. Töltse be a nyomathordozót a készülékbe.

    A részleteket lásd a következő oldalon.

        A nyomathordozó betöltése a géptestbe

  13. Toldja össze a nyomathordozót a munkaasztalon.

    A részleteket lásd a következő oldalon.

    A nyomathordozó toldása (Tisztítás/papírelakadás elhárítása esetén)
