A géptest belsejének tisztítása
A készülékkel együtt szállított két mágnesrúd segítségével rögzítse a nyomathordozót a munkaasztalra, az RW-201 tekercskezelő egységen, majd vágja el.

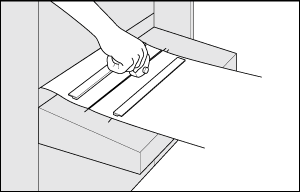

A két mágnesrudat úgy helyezze a munkaasztalra, hogy azok a vágóhorony két oldalán helyezkedjenek el, majd vágja el a nyomathordozót a horony mentén, egy vágóeszköz segítségével.
Óvatosan vágja el a papírt, ügyelve, hogy ne sérüljön meg a keze vagy az ujjai.

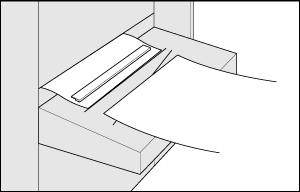

Vegye le a géptest felőli mágnesrudat.
Lassan húzzon ki egy részt a nyomathordozóból a behúzó szakasz felől.
Egyenesen húzza ki a nyomathordozót. Ha ferdén húzza a ki a nyomathordozót, az bent maradhat a géptestben, behúzási hibát okozva.
Kapcsolja BE a másodlagos tápkapcsolót a géptesten.

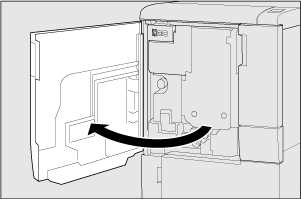

Nyissa ki a géptest elülső ajtaját.

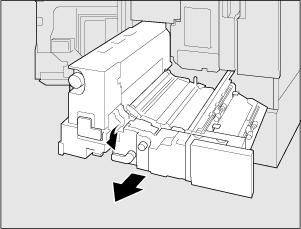

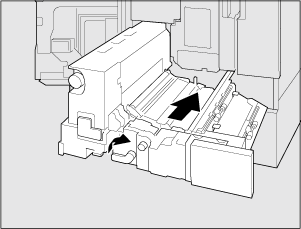

Húzza meg az [M1] kart és fordítsa el balra, hogy kihúzhassa az ADU egységet.

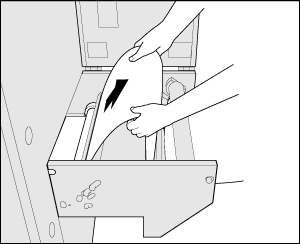

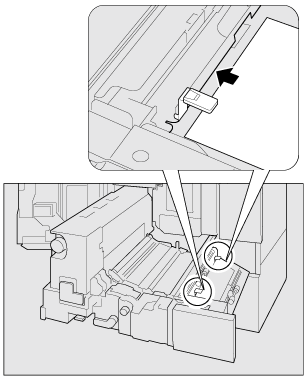

Helyezzen papírt a laprugó (elülső) és a laprugó (hátsó) alá.
A ragasztó megtapadhat a laprugók alján. A papír behelyezése megakadályozza a ragasztó megtapadjon a továbbító szakaszban.

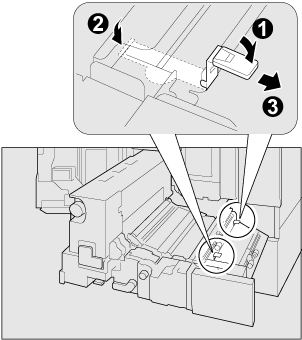

Vegye ki a laprugót (elülső) és a laprugót (hátsó).
A laprugó (elülső) és a laprugó (hátsó) levételéhez először kapcsolja ki a gombok melletti horgokat.
A gombok melletti horgok kikapcsolása után, nyissa fel az [M2] fedelet, majd kapcsolja ki a horgokat a másik oldalon.
Ügyeljen arra, hogy ne vágja el a kezeit, amikor leveszi vagy visszahelyezi a laprugót (elülső) és a laprugót (hátsó).
A továbbító szakaszhoz tapadó ragasztó továbbítási hibákat okozhat. Ne feledjen behelyezni egy papírt.

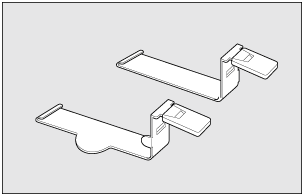

A laprugón (elülső) egy kerek kiemelkedés található, míg a laprugón (hátsó) nincs ilyen. Ügyeljen arra, hogy a megfelelő helyre helyezze vissza a rugókat.
Ne feszítse túl erősen a laprugót (elülső) vagy a laprugót (hátsó), amikor ki- vagy behelyezi azokat. Ezzel eltorzíthatja a rugókat.

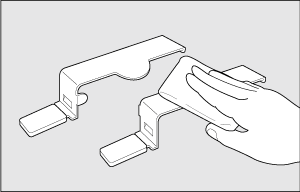

Tisztítsa meg a laprugót (elülső) és a laprugót (hátsó).
Alaposan tisztítsa meg a rugókat, mivel a ragasztó könnyen megtapad rajtuk.

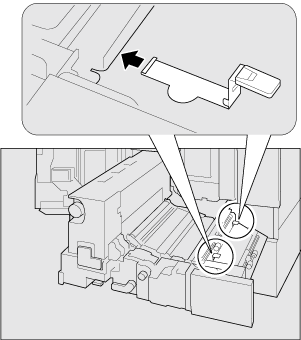

Fordított sorrendben elvégezve a kiszerelés műveleteit, helyezze vissza a laprugót (elülső) és a laprugót (hátsó) a helyére.
A behelyezés után ellenőrizze, hogy mindkét laprugó beakadt-e.

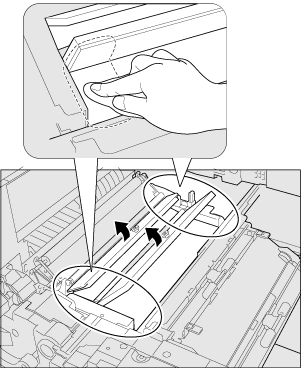

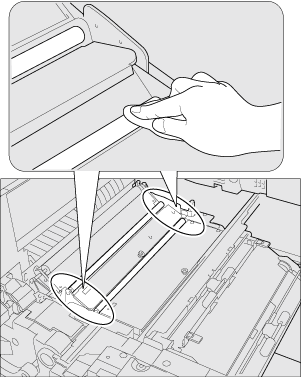

Tisztítsa meg az 1. átvitel előtti görgőt, a 2. átvitel előtti görgőt, az [M2] fedelet és az [M3] fedelet.
Alaposan tisztítsa meg az 1. átvitel előtti görgőt, a 2. átvitel előtti görgőt, az [M2] fedelet és az [M3] fedelet, mivel a ragasztó könnyen megtapad rajtuk.

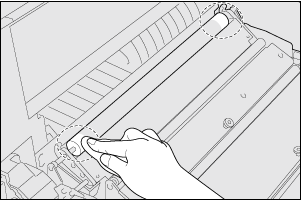

Tisztítsa meg a másodlagos átviteli görgőt.
Tisztítsa meg a másodlagos átviteli görgőt, miközben forgatja.
Csak a másodlagos átviteli görgő két végét tisztítsa meg. Ha hozzáér a többi alkatrészhez, károsan befolyásolhatja a nyomtatás minőségét.
Helyezze vissza az ADU egységet és állítsa vissza az [M1] kart az eredetin helyére.
Óvatosan helyezze vissza az ADU egységek, elkerülve az erős ütést. Ne feledje, hogy a géptestet érő erős ütések befolyásolják a géptest beállításait és felcsavarodást okozhatnak.

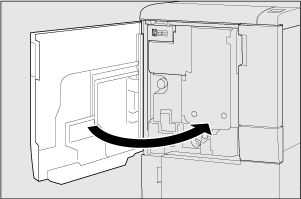

Zárja be a géptest elülső ajtaját.
Vágja le a nyomathordozó sarkait a behúzó szakasznál.
Illessze be a nyomathordozó végét a behúzó szakaszba.
Olyan módon helyezze be a nyomathordozót, hogy áthúzza azt a behúzó szakasz alatt.
Ügyeljen arra, hogy a kihúzott nyomathordozó ne érjen a padlóhoz.
Töltse be a nyomathordozót a készülékbe.
A részleteket lásd a következő oldalon.
Toldja össze a nyomathordozót a munkaasztalon.
A részleteket lásd a következő oldalon.
A nyomathordozó toldása (Tisztítás/papírelakadás elhárítása esetén)
