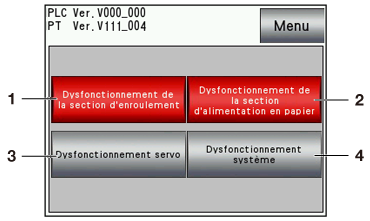

Ecran [Erreur]
En cas de détection d'erreur, [Erreur] sur l'écran [Menu] s'allume en rouge.
Appuyez sur [Erreur] pour afficher l'écran [Erreur]. L'écran correspondant est affiché en rouge. Appuyez sur le bouton affiché en rouge pour afficher l'écran correspondant.
N° | Nom | Description |
|---|---|---|
1 | [Dysfonctionnement de la section d'enroulement] | S'allume en rouge en cas d'erreur sur l'enrouleur de bobines RW-201. Affiche l'écran [Dysfonctionnement de la section d'enroulement]. |
2 | [Dysfonctionnement de la section d'alimentation en papier] | S'allume en rouge en cas d'erreur sur l'enrouleur de bobines RW-101. Affiche l'écran [Dysfonctionnement de la section d'alimentation en papier]. |
3 | [Dysfonctionnement servo] | S'allume en rouge en cas d'erreur sur le servomoteur. Affiche l'écran [Dysfonctionnement servo]. Contactez le technicien SAV. |
4 | [Dysfonctionnement système] | S'allume en rouge en cas d'erreur sur le système. Affiche l'écran [Dysfonctionnement système]. Contactez le technicien SAV. |

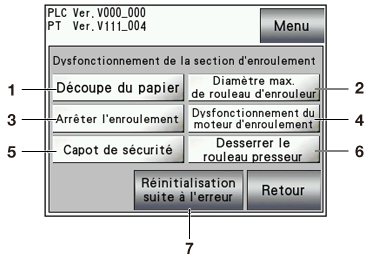

Ecran [Dysfonctionnement de la section d'enroulement]
Appuyez sur [Dysfonctionnement de la section d'enroulement] pour afficher l'écran.
N° | Nom | Description |
|---|---|---|
1 | [Découpe du papier] | Lorsque [Découpe du papier désactivée] / [Découpe du papier activée] est réglé sur [Découpe du papier activée] sur l'écran [Configuration de la machine], la machine s'arrête et le bouton s'allume en rouge en cas de rupture de support détectée. |
2 | [Diamètre max. de rouleau d'enrouleur] | Lorsque [Alerte de diamètre de rouleau d'enrouleur] / [Arrêt lié au diamètre du rouleau de l'enrouleur] est réglé sur [Arrêt lié au diamètre du rouleau de l'enrouleur] sur l'écran [Configuration de la machine], la machine s'arrête et le bouton s'allume en rouge si le diamètre maximum du rouleau de l'enrouleur est détecté. Remplacez le mandrin du support par un nouveau, en vous référant à Remplacer le mandrin du support. |
3 | [Arrêter l'enroulement] | Lorsque le support n'est pas correctement enroulé, le bouton s'allume en rouge et la machine s'arrête. Vérifiez l'enroulement du support. S'allume en rouge en cas d'erreur sur le câblage des interfaces, etc. Contactez le technicien SAV. |
4 | [Dysfonctionnement du moteur d'enroulement] | S'allume en rouge en cas d'erreur sur le moteur d'enroulement, etc. Contactez le technicien SAV. |
5 | [Capot de sécurité] | S'allume en rouge lorsque le capot support ou le capot supérieur s'ouvre. Vérifiez les capots. |
6 | [Desserrer le rouleau presseur] | S'allume en rouge lorsque le rouleau caoutchouc sur l'enrouleur de bobines RW-201 est détaché. Ouvrez la porte avant et utilisez le levier pour fixer le rouleau caoutchouc. |
7 | [Réinitialisation suite à l'erreur] | Après élimination des erreurs, appuyez sur [Réinitialisation suite à l'erreur] pour réinitialiser des erreurs. |

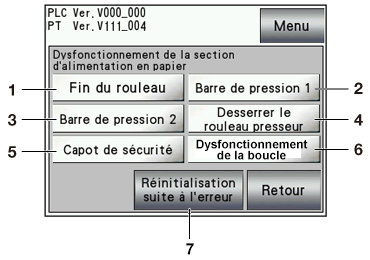

Ecran [Dysfonctionnement de la section d'alimentation en papier]
Appuyez sur [Dysfonctionnement de la section d'alimentation en papier], pour afficher l'écran.
N° | Nom | Description |
|---|---|---|
1 | [Fin du rouleau] | Lorsque [Arrêt de fin de rouleau] est réglé sur [Alerte de fin de rouleau] / [Arrêt fin de rouleau]sur l'écran [Configuration de la machine], la machine s'arrête et le bouton s'allume en rouge en cas de détection de fin de rouleau. Remplacez le support en vous référant à Changer le support. |
2 | [Barre de pression 1] | S'allume en rouge lorsque le bouton PRET du panneau de contrôle est actionné alors que la barre de presse support 1 sur l'enrouleur de bobines RW-101 est effective ou lorsque DISPOSITIF DE SERRAGE DE BANDE 1 sur le panneau de contrôle est actionné pendant l'alimentation du support. |
3 | [Barre de pression 2] | S'allume en rouge lorsque le bouton PRET du panneau de contrôle est actionné alors que la barre de presse support 2 sur l'enrouleur de bobines RW-101 est effective ou lorsque DISPOSITIF DE SERRAGE DE BANDE 2 sur le panneau de contrôle est actionné pendant l'alimentation du support. |
4 | [Desserrer le rouleau presseur] | S'allume en rouge lorsque le rouleau caoutchouc sur l'enrouleur de bobines RW-101 est détaché. Ouvrez la porte avant et utilisez le levier pour fixer le rouleau caoutchouc. |
5 | [Capot de sécurité] | S'allume en rouge lorsque le capot support ou le capot supérieur s'ouvre. Vérifiez les capots. |
6 | [Dysfonctionnement de la boucle] | Lorsque le support se plaque dans la section de la boucle de l'enrouleur de bobines RW-101 pour des raisons d'électricité statique ou de mauvais alimentation de la colle et du support, le bouton s'allume en rouge et la machine s'arrête. Modifiez la forme de la boucle manuellement. |
7 | [Réinitialisation suite à l'erreur] | Après élimination des erreurs, appuyez sur [Réinitialisation suite à l'erreur] pour réinitialiser des erreurs. |
