Remplacer le mandrin du support
Cette section décrit le remplacement du mandrin de support sur l'enrouleur de bobines RW-201.
Pour remplacer le support à la fin du travail d'impression
Pour remplacer le support quand le diamètre d'enroulement atteint la valeur maximum de 500 mm / 19,69'
Avant de retirer le support de l'enrouleur de bobines RW-201, assurez-vous que la machine est arrêtée.
Appuyez sur le bouton MOTEUR D'ENROULEMENT DESACTIVE du panneau de contrôle de l'enrouleur de bobines RW-201
Le moteur d'enroulement de l'enrouleur de bobines RW-201 s'arrête.

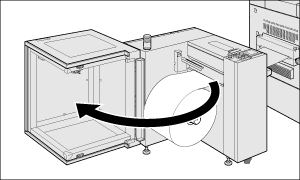

Ouvrez le capot support de l'enrouleur de bobines RW-201.

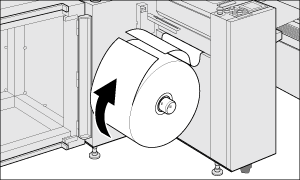

Tournez le support dans le sens horaire pour le desserrer et coupez-le à l'aide de ciseaux.
Desserrez le support pour que le bord du support puisse atteindre un nouveau mandrin.
Pendant le découpage du papier, prenez soin de ne pas vous blesser à la main.
Collez la partie coupée du support avec du ruban adhésif.

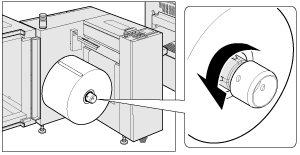

Tout en tenant le support, tournez la poignée taquet rétractable/en saillie de l'enrouleur de bobines RW-201 dans le sens antihoraire pour vérifier que le taquet est logé dans l'arbre d'enroulement.
Si la poignée taquet rétractable/en saillie est trop dure à tourner, placez la pointe d'un tournevis cruciforme dans l'orifice de la poignée taquet rétractable/en saillie pour la tourner.

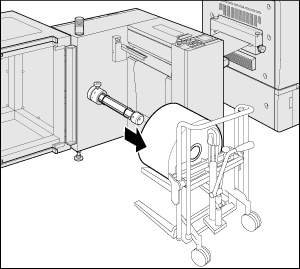

Enlevez le support à l'aide d'un crochet de levage.
Placez le nouveau mandrin de support sur l'arbre d'enroulement.
Insérez profondément le mandrin du support dans l'arbre d''enroulement jusqu'au bout.

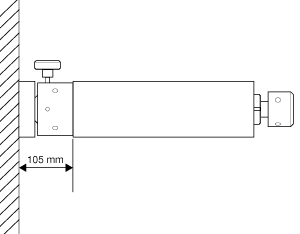

Vérifiez que le bord du support est à 105 mm(±0,25 mm) / 4,13"(±0,01") de la surface métallique intérieure de l'enrouleur de bobines RW-201.

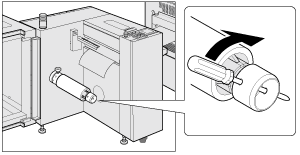

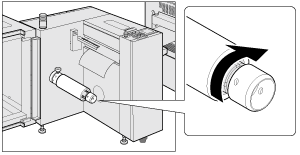

Tournez la poignée taquet rétractable/en saillie dans le sens horaire jusqu'au bout pour fixer le mandrin du support.
Insérez la pointe d'un tournevis cruciforme dans l'orifice de la poignée taquet rétractable/en saillie pour tourner la poignée dans le sens horaire.
Si le mandrin du support n'est pas maintenu correctement, l'arbre d'enroulement risque de tourner inutilement. En tournant la poignée taquet rétractable/en saillie trop vigoureusement, vous risquez d'endommager le mandrin du support.
En serrant la poignée à taquet rétractable / en saillie, placez la pointe d'un tournevis cruciforme ou équivalent dans l'orifice de l'arbre d'enroulement pour fixer l'arbre d'enroulement ou tenez la poignée de l'arbre d'enroulement pour fixer l'arbre d'enroulement.

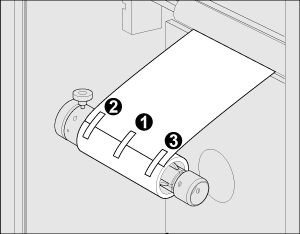

Fixez le support sur le mandrin avec des bandes de ruban adhésif.
Assurez-vous de respecter l'ordre de pose du ruban adhésif, au centre, à l'arrière, puis à l'avant, pour égaliser la tension à l'avant et à l'arrière.
Assurez-vous que le support adhère bien au mandrin. Autrement, le support peut pencher d'un côté.

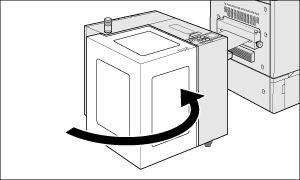

Fermez le capot support.
