Limpieza del bobinador de rollos RW-201

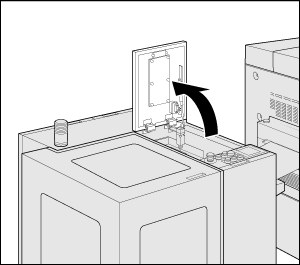

  1. Abra la cubierta superior del bobinador de rollos RW-201.

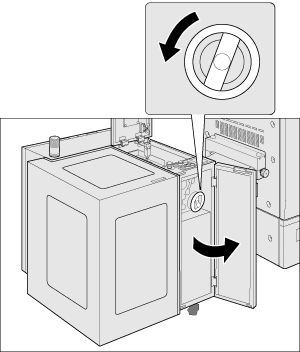

  2. Abra la puerta frontal del bobinador de rollos RW-201 y utilice la manilla de desplazamiento de los paneles laterales para abrir el panel lateral.

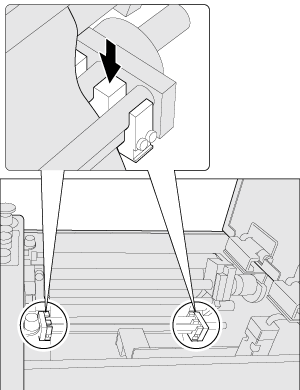

    • Si el rodillo de goma está fijado, utilice la palanca para separar el rodillo de goma.

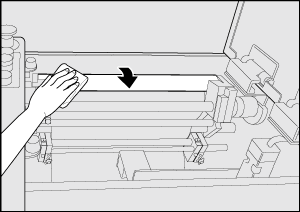

  3. Limpie el rodillo de goma mientras lo hace girar.

    • Limpie detenidamente el rodillo de goma porque la cola se pega muy fácilmente a ambos extremos del rodillo.

    • Una vez finalizada la limpieza, deje secar el alcohol isopropílico antes de fijar el rodillo de goma.

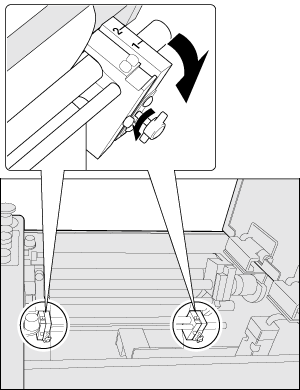

  4. Afloje los tornillos de mariposa de la varilla de compresión para aumentar el ángulo de la varilla de compresión.

  5. Desmonte las guías de medios de impresión para limpiarlas.

    Empuje con la mano la guía de medios de impresión por la parte posterior para desmontarla.

    Cada guía de medios de impresión tiene una cadena. Si deja caer accidentalmente una guía de medios de impresión, tire de la cadena para levantarla.

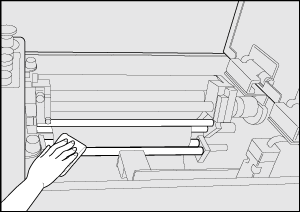

  6. Limpie la varilla de compresión.

  7. Limpie el panel lateral.

    • Para limpiar el panel lateral en el lado posterior, pase la mano por debajo del sensor de detección de bucle.

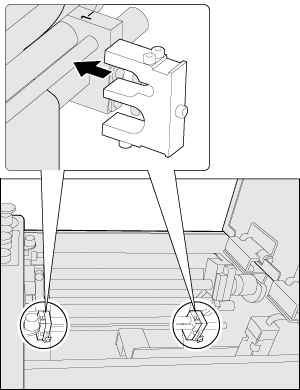

  8. Monte las guías de medios de impresión.

    Fije la guía de medios de impresión en la parte posterior de forma que quede alineada con la línea roja. Fije la guía de medios de impresión en el lado frontal de forma que quede alineada con el ancho del papel.

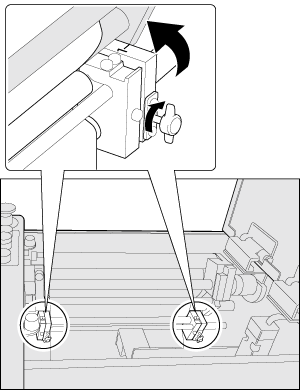

  9. Retorne el ángulo de la varilla de compresión a la posición original y apriete los tornillos de mariposa.

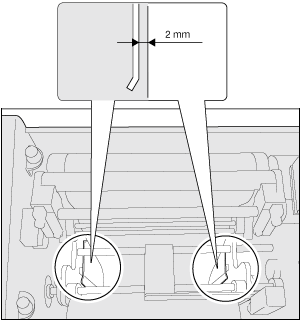

  10. Utilice la manilla de desplazamiento de los paneles laterales para ajustar los paneles laterales de forma que queden situados a 2 mm (±1 mm)/0,08" (±0,04") de distancia de los bordes del medio de impresión.

  11. Cierre la puerta frontal del bobinador de rollos RW-201.
