Positionen des Mediums und der Teile anpassen

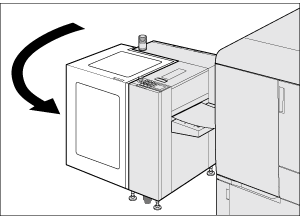

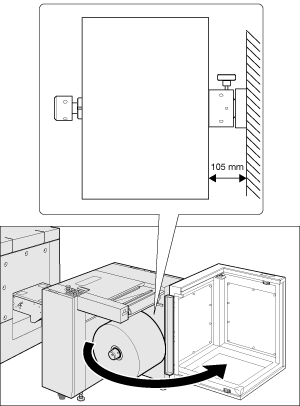

Öffnen Sie die Medienabdeckung des Rollenwicklers RW-101 und vergewissern Sie sich, dass das Medium in einer Entfernung von 105 mm (±0,25 mm) / 4,13" (±0,01") von der Metallplatte im Inneren des Rollenwicklers RW-101 positioniert ist.

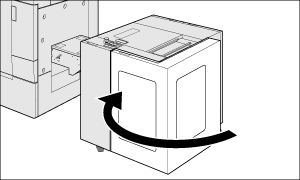

Schließen Sie die Medienabdeckung des Rollenwicklers RW-101.

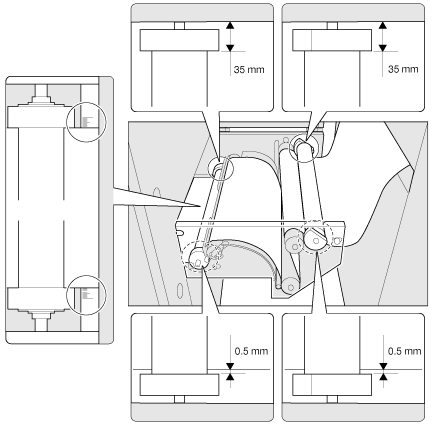

Öffnen Sie die obere Abdeckung des Einzugsbereichs und überprüfen Sie Folgendes.

• Die Medienführung (Rückseite) der Spannrolle 1 befindet sich in einem Abstand von 35 mm (±0,25 mm) / 1,38" (±0,01") von der Metallplatte.

• Die Medienführung (Vorderseite) der Spannrolle 1 befindet sich in einem Abstand von 0,5 mm (±0,25 mm) / 0,02" (±0,01") vom Medium.

• Die Begrenzungsführung (Rückseite) der Begrenzungsrolle befindet sich in einem Abstand von 35 mm (±0,25 mm) / 1,38" (±0,01") von der Metallplatte.

• Die Begrenzungsführung (Vorderseite) der Begrenzungsrolle befindet sich in einem Abstand von 0,5 mm (±0,25 mm) / 0,02" (±0,01") vom Medium.

• Das Medium ragt nicht über die einzelnen Führungen hinaus.

• Das Medium befindet sich in der Mitte der Skalenmarkierungen am Hauptsystem.

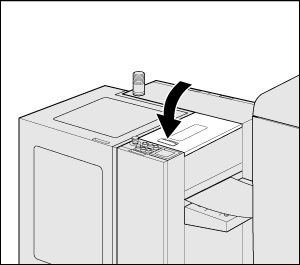

Schließen Sie die obere Abdeckung des Einzugsbereichs.

Öffnen Sie die obere Abdeckung des Rollenwicklers RW-201 und stellen Sie sicher, dass sich die Seitenplatten in einem Abstand von 2 mm (±1 mm) / 0,08" (±0,04") von den Rändern des Mediums befinden.

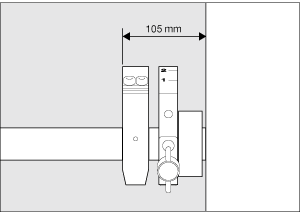

Stellen Sie sicher, dass sich die Medienführung (Rückseite) in einem Abstand von 105 mm (±0,25 mm) / 4,13" (±0,01") von der Metallplatte befindet.

Positionieren Sie die Medienführung (Vorderseite) in einem Abstand von 0,5 mm (±0,25 mm) / 0,02" (±0,01") vom Medium.

Schließen Sie die obere Abdeckung des Rollenwicklers RW-201.

Öffnen Sie die Medienabdeckung des Rollenwicklers RW-201 und stellen Sie sicher, dass sich das Medium in einem Abstand von 105 mm (±0,25 mm) / 4,13" (±0,01") von der Metallplatte befindet.

Schließen Sie die Medienabdeckung des Rollenwicklers RW-201.
