Medienkern auf die Wickelwelle des Rollenwicklers RW-201 aufsetzen

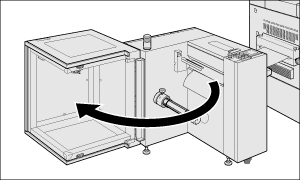

  1. Öffnen Sie die Medienabdeckung des Rollenwicklers RW-201.

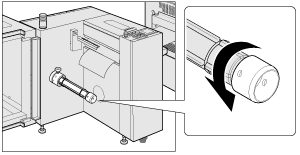

  2. Drehen Sie den Haltekeil-Vorschub-/-Rückzugshebel des Rollenwicklers RW-201 gegen den Uhrzeigersinn und vergewissern Sie sich, dass sich der Haltekeil in der Wickelwelle befindet.

  3. Setzen Sie den Medienkern auf die Wickelwelle.

    Setzen Sie den Medienkern bis zum Anschlag auf die Wickelwelle.

    • Vergewissern Sie sich, dass sich das Ende des Medienkerns in einem Abstand von 105 mm (±0,25 mm) / 4,13" (±0,01") von der metallischen Oberfläche im Rollenwickler RW-201 befindet.

  4. Halten Sie den Medienkern fest und drehen Sie den Haltekeil-Vorschub-/-Rückzugshebel im Uhrzeigersinn bis zum Anschlag, um so den Medienkern zu fixieren.

  5. Führen Sie einen Kreuzschlitzschraubendreher in das Loch am Haltekeil-Vorschub-/-Rückzugshebel ein, um den Hebel im Uhrzeigersinn zu drehen.

    • Wenn das Medium nicht ordnungsgemäß gehalten wird, kann sich die Wickelwelle unnötigerweise drehen. Beachten Sie, dass bei einer zu starken Drehung des Haltekeil-Vorschub-/-Rückzugshebels der Medienkern beschädigt werden kann.

    • Wenn Sie den Haltekeil-Vorschub-/-Rückzugshebel anziehen, führen Sie einen Kreuzschlitzschraubendreher in das Loch der Wickelwelle ein, um die Wickelwelle zu fixieren, oder halten Sie den Griff der Fixiereinheit an der Wickelwelle mit der Hand fest, um die Wickelwelle zu fixieren.

  6. Befestigen Sie das Medium mit Klebeband am Medienkern.

    • Bringen Sie das Klebeband immer in der Mitte und an den beiden Enden an, um so eine gleichmäßige Spannung des Mediums sicherzustellen.

  7. Schließen Sie die Medienabdeckung des Rollenwicklers RW-201.
