Medium in den Einzugsbereich einsetzen

Vorbereitungen für das Einsetzen des Mediums in den Einzugsbereich

Bevor Sie das Medium in den Einzugsbereich einsetzen, ziehen Sie einen Papierabschnitt mit einer Länge von 1,5 m / 11,1" heraus. In diesem Abschnitt wird die Bedienung des Rollenwicklers RW-101 und der Einzug des Mediums beschrieben.

1. Öffnen Sie die Frontklappe des Rollenwicklers RW-101 und bewegen Sie den Hebel, um die Gummiwalze anzudrücken.

2. Wählen Sie im Touch Display des Rollenwicklers RW-201 [Menü] - [1,Maschinenstatus/2,Maschineneinstellung] - [2] und legen Sie dann die Parameter für [Abwickler Offline], [Umwickler Online] fest.
   Der Rollenwickler RW-101 wird für den individuellen Betrieb aktiviert.

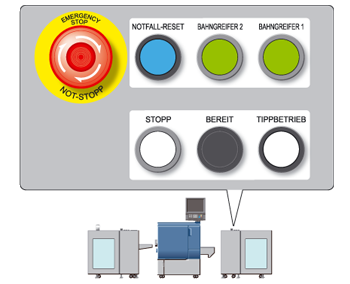

3. Drücken Sie auf BEREIT am Bedienfeld des Rollenwicklers RW-101.

   Der Bereitschaftsalarm (Piepton) ertönt.



4. Drücken Sie nach dem Piepton auf TIPPBETRIEB am Bedienfeld des Rollenwicklers RW-101.

   Während Sie auf TIPPBETRIEB drücken, kann das Medium vom Rollenwickler RW-101 eingezogen werden.



   • Drücken Sie innerhalb von fünf Sekunden, nachdem Sie auf BEREIT gedrückt haben, auf TIPPBETRIEB. Der Bereitschaftsalarm (Piepton) ertönt. Drücken Sie nach fünf Sekunden auf BEREIT, um das Medium erneut einzuziehen.

   • Drücken Sie auf TIPPBETRIEB am Rollenwickler RW-101 und ziehen Sie das Medium nach Bedarf so lange ein, bis das Einsetzen des Mediums abgeschlossen ist.

5. Der Lüfter wird automatisch nach fünf Sekunden angehalten.

   • Wenn Sie den Betrieb sofort anhalten möchten, drücken Sie auf STOPP am Bedienfeld des Rollenwicklers RW-101.

Medium in den Einzugsbereich einsetzen

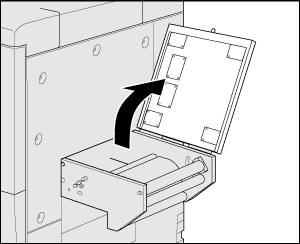

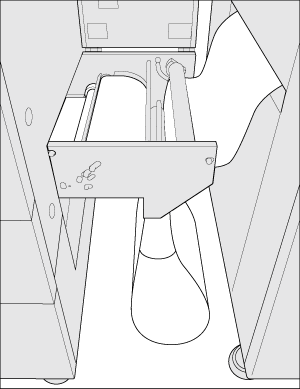

1. Öffnen Sie die obere Abdeckung des Einzugsbereichs.

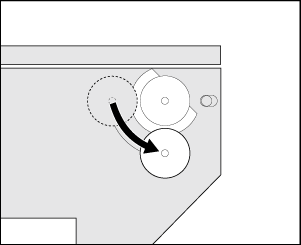

2. Vergewissern Sie sich, dass die Spannrolle 2 2 in der Position "Unten" steht.



   • Wenn sie auf "Oben" steht, wechseln Sie die Position zu "Unten". Ausführliche Informationen finden Sie Festlegen der Spannung gemäß Papiertyp und -stärke (-gewicht).

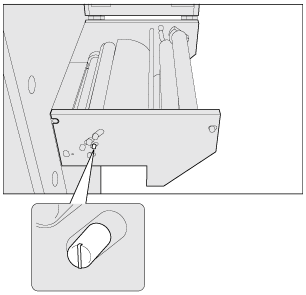

3. Vergewissern Sie sich, dass die Ausrichtrolle auf "Drehen" eingestellt ist.





   • Wenn die Ausrichtrolle auf "Fixiert" eingestellt ist, wechseln Sie die Einstellung zu "Drehen". Ausführliche Informationen über die Änderung der Position finden Sie Festlegen der Spannung gemäß Papiertyp und -stärke (-gewicht).

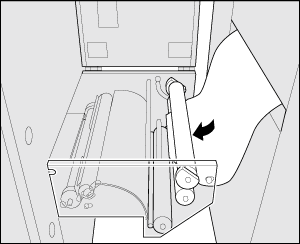

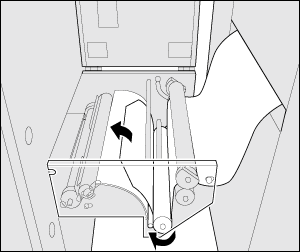

4. Führen Sie das Medium zwischen die Spannrolle 1 und die Spannrolle 2.

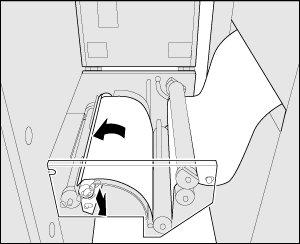

5. Führen Sie das Medium zwischen die Spannrolle 3 und die Spannrolle 4 von unterhalb der Spannrolle 3 und bewegen Sie dann das Medium entlang der Führungsplatte.

6. Führen Sie die Kante des Mediums wird zwischen der Ausrichtrolle und der Führungsplatte ein.



   • Vergewissern Sie sich, dass die Medienführung der Spannrolle 1 und die Begrenzungsführung der Begrenzungsrolle in der korrekten Position sitzen.

   • Bewegen Sie das Medium vor und zurück, um die Position auf die Referenzposition einzustellen.

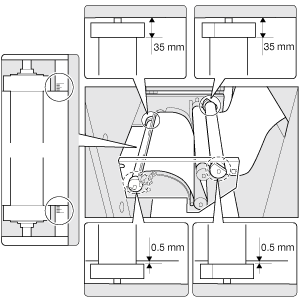

     Referenzposition:
     ・ Die Medienführung (Rückseite) der Spannrolle 1 sollte 35 mm (±0,25 mm) / 1,38" (±0,01") von der metallischen Oberfläche entfernt sein.
     ・ Die Medienführung (Vorderseite) der Spannrolle 1 sollte 0,5 mm (±0,25 mm) / 0,02" (±0,01") vom Medium entfernt sein.
     ・ Die Begrenzungsführung (Rückseite) der Begrenzungsrolle sollte 35 mm (±0,25 mm) / 1,38" (±0,01") von der metallischen Oberfläche entfernt sein.
     ・ Die Begrenzungsführung (Vorderseite) der Begrenzungsrolle sollte 0,5 mm (±0,25 mm) / 0,02" (±0,01") vom Medium entfernt sein.

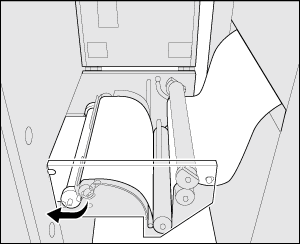

7. Ziehen Sie das Medium unter dem Einzugsbereich an der Unterseite der Begrenzungsrolle heraus.

8. Ziehen Sie das Papier unter dem Einzugsbereich heraus.



   Gehe zu Medium in das Hauptsystem einsetzen.
