[Frontal] Ajuste
Procedimiento
1
Pulse [Configuración pap.] en la pantalla [UN.PRINC.].
2

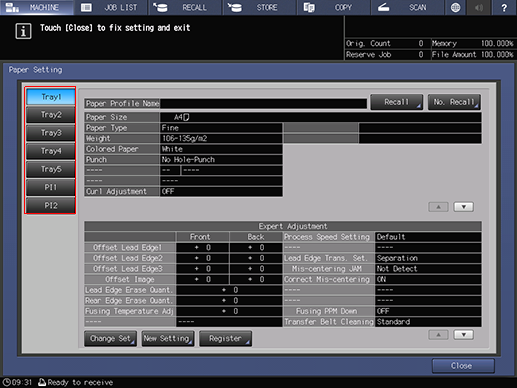

Introduzca la bandeja cargada con el papel con el que desee realizar el ajuste.
3
Pulse [Recuperar].
4

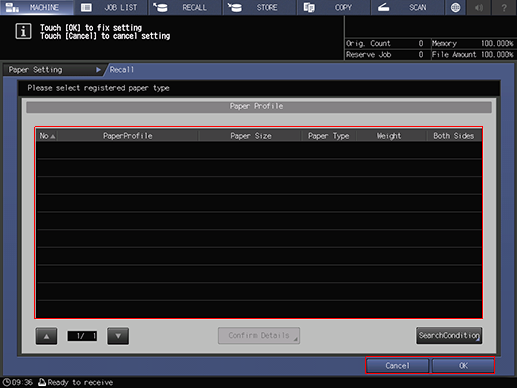

Seleccione el nombre de la marca del papel ([Perfil de papel]), el [Tamaño papel], el [TipoPapel] y el [Perfil de papel] con un [Peso] que sea igual al del papel que se va a ajustar, y pulse [Aceptar].
Si no hay ningún [Perfil de papel] que pueda seleccionar, pulse [Cancelar].
Si un [Perfil de papel] tiene datos de [Tamaño papel] o de [Dirección] distintos a los del papel cargado en la bandeja, la opción aparece en gris (inactiva) y no es posible seleccionarla.
5
Pulse [Cam. juego].
6
Pulse [Aj. ambas caras].
Se puede oír el sonido del motor cuando se eleva la Plataforma inferior de la bandeja después de empujar la bandeja hasta su posición original. Espere a que se pare el motor antes de extraer la bandeja para que la Plataforma inferior de la bandeja se eleve hasta la posición superior.
7
Compruebe que esté seleccionado [Frontal] y después pulse [Ajuste tabla].
8

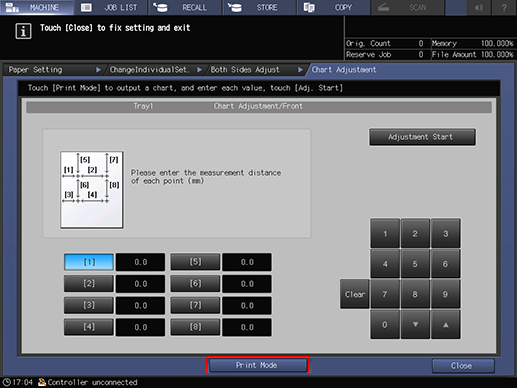

Pulse [Modo impresión].
9

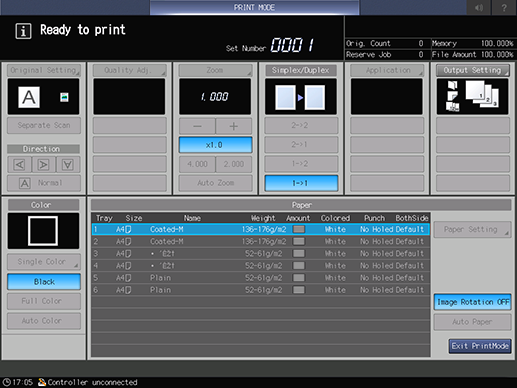

Pulse Iniciar en el Panel de control cuando se visualice la pantalla [MODO IMPR.].
Se imprime un gráfico de prueba. Imprima 3 gráficos.
10
Pulse [Salir ModoImpr].
11

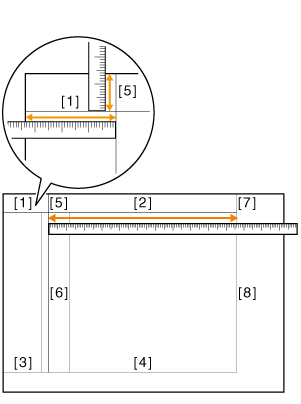

Compruebe la longitud de [2], [4], [6] y [8] en la 2.ª y 3.ª hojas del gráfico de salida.
Anote la longitud medida para no olvidarla.
Si las longitudes de [2], [4], [6] y [8] quedan dentro del rango que se indica a continuación, pulse [Cerrar] y después [Aceptar] para completar el ajuste.
Si las longitudes de [2], [4], [6] y [8] quedan fuera del rango que se indica a continuación, mida las longitudes de los elementos restantes [1], [3], [5] y [7], y continúe en el paso 12.
[2]: 200 mm entre -0,3 mm y +0,3 mm
[4]: 200 mm entre -0,3 mm y +0,3 mm
[6]: 200 mm entre -0,3 mm y +0,3 mm
[8]: 200 mm entre -0,3 mm y +0,3 mm
12

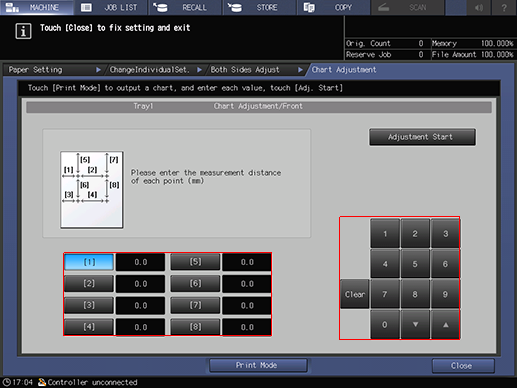

Pulse el número de cada punto e introduzca las longitudes medidas utilizando el teclado numérico en pantalla.
Pulse [Borrar] si desea reiniciar los valores.
13
Pulse [Iniciar ajuste] después de introducir los valores.
14
Vuelva a imprimir los gráficos de ajuste de la parte frontal y compruebe la longitud de los puntos [2], [4], [6] y [8] en la 2.ª y 3.ª hoja del gráfico de salida.
Repita los pasos 11 a 14 hasta que las longitudes de [2], [4], [6] y [8] coincidan con los valores dentro del rango que se indica a continuación.
[2]: 200 mm entre -0,3 mm y +0,3 mm
[4]: 200 mm entre -0,3 mm y +0,3 mm
[6]: 200 mm entre -0,3 mm y +0,3 mm
[8]: 200 mm entre -0,3 mm y +0,3 mm
15

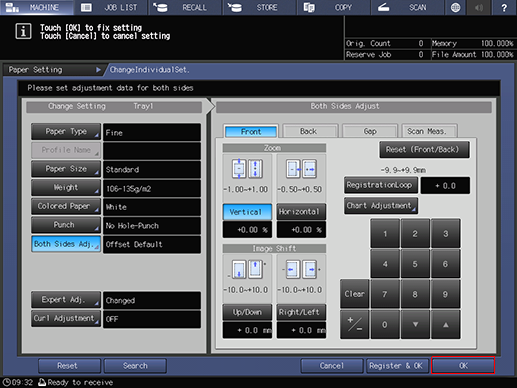

Pulse [Aceptar] para completar los ajustes.
Pulse [Registrar y OK] para realizar el ajuste en la parte frontal de otro papel de distinta marca, peso o tamaño.
