[Tipo de papel y Gramaje]

Descripción general
Especificaciones
Procedimiento

Descripción general

Permite visualizar el resultado de la medición del papel.

[Tipo de papel y Gramaje] permite comprobar los elementos siguientes.

Elemento

Descripción

[TipoPapel]

Muestra el tipo del papel medido. Se visualiza uno de los elementos siguientes.

[Normal]

[Alta calidad]

[Libro/Periódico]

[Normal-rugoso]

[Peso (g/m2)]

Muestra el peso del papel medido.

Especificaciones

Categoría

Imprimir flujo de trabajo

Ubicación

Máquina

Panel táctil

Controlador de impresora

-

Aplicación

-

Opciones obligatorias

Sensor de material inteligenteIM-101

Elementos obligatorios

-

Elementos de configuración

[Cambiar unidad]

Seleccione la unidad para mostrar el peso.

La unidad se cambia cada vez que se pulsa la tecla.

[A una bandeja]

El ajuste se aplica solo a la bandeja seleccionada y vuelve a la pantalla anterior.

Observaciones

-

Referencia

Para obtener más información sobre la configuración de tamaño de papel junto con el tipo de papel y el peso, consulte [Configuración pap.].

Acceso en pantalla

Panel táctil - [UN.PRINC.] - [Medición papel] - [Tipo de papel y Gramaje]

Procedimiento

1
En [Band. pap.], seleccione la bandeja para cargar el papel.
2
Para realizar la medición, prepare el papel (1 hoja) que va a cargar en la bandeja.
3
Compruebe que la Luz PREPARADO del Piloto indicador de estado del Sensor de material inteligenteIM-101 está iluminada en azul.

Si necesita información sobre el Piloto indicador de estado del Sensor de material inteligenteIM-101, consulte ¿Qué es el sensor de material?.

4

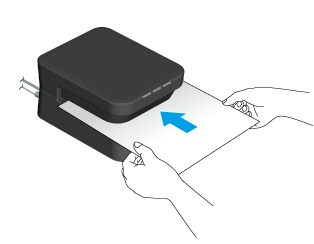

Inserte la hoja de papel preparada en el paso 2 hasta la parte trasera del Sensor de material inteligenteIM-101 con la cara de impresión hacia arriba.

Alinee el centro del papel con el centro de la ranura de inserción del Sensor de material inteligenteIM-101 e insértelo en la misma dirección que tendrá al alimentar el papel.

La Luz PREPARADO del Piloto indicador de estado se ilumina en verde amarillo y se procede a medir el papel.

5
Cuando se apague la Luz PREPARADO del Piloto indicador de estado, extraiga el papel.
6

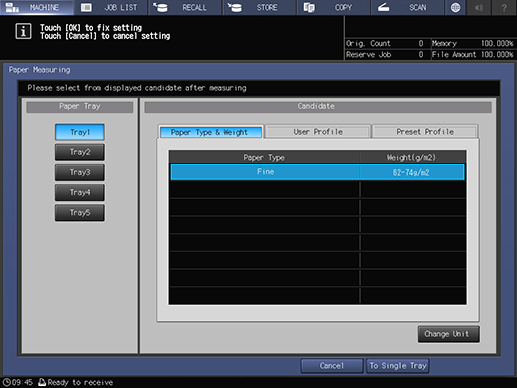

Seleccione el resultado de la medición.

Seleccione uno de los candidatos.

7
Pulse [A una bandeja].

El resultado de la medición se muestra en el campo [Bandeja de papel] de la pantalla [UN.PRINC.].
