[Ajuste espacio chips LPH]
Descripción general
Corrija 39 espacios entre chips LPH.
Especificaciones
Categoría | Ajuste / mantenimiento | ||
Ubicación | Máquina | Panel táctil | |
Controlador de impresora | - | ||
Aplicación | - | ||
Elementos obligatorios | - | ||
Elementos de configuración | Tecla de selección de espacio entre chips | Seleccione el espacio que desea corregir. | |
[Todo offset] | Corrige todas las ubicaciones al mismo tiempo. | ||
[Gris oscuro] | Crea un patrón de prueba gris oscuro. | ||
[Gris claro] | Crea un patrón de prueba gris claro. | ||
[Activ.] | Traza una línea. | ||
[Desact.] | No traza una línea. | ||
[-] / [+] | Define el valor de ajuste. | ||
Observaciones | - | ||
Referencia | - | ||

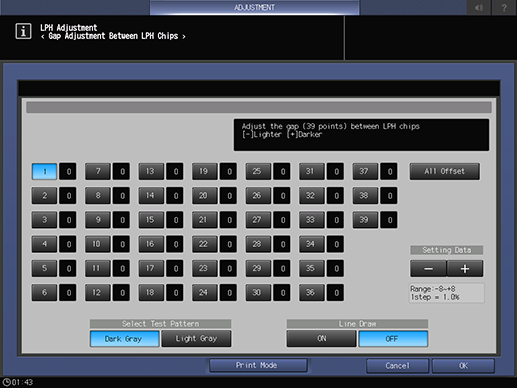

Acceso en pantalla | Panel táctil - [UN.PRINC.] - [Ajuste] - [Ajuste máquina] - [Ajuste LPH] - [Ajuste espacio chips LPH] | ||
Procedimiento
1
Seleccione [Gris oscuro] o [Gris claro] en [Selección modelo patrón].
Para facilitar la identificación de la ubicación, seleccione [Gris oscuro] si aparecen trazos blancos y [Gris claro] si aparecen trazos negros.
2
Seleccione [Desact.] en [Línea de boceto] y pulse [Modo impresión].
3
Cargue papel A4 w en la bandeja deseada y seleccione esa bandeja de papel.
4
Pulse Iniciar en el panel de control.
Se imprime un patrón de prueba.
5
Pulse [Salir ModoImpr] para volver a la pantalla de configuración.
6
Seleccione [Activ.] en [Línea de boceto] y pulse [Modo impresión].
7
Seleccione la misma bandeja seleccionada en el paso 3.
8
Pulse Iniciar en el panel de control.
Se imprime un patrón de prueba.
9
Compare los patrones de prueba imprimidos en el paso 4 y en el paso 8 para comprobar la ubicación en la que debe corregirse el espacio.

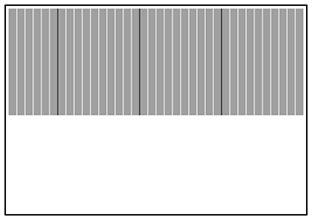

Se trazan líneas blancas y negras, y cada línea negra representa un espacio de 10 unidades.
Compruebe si aparecen trazos blancos y negros. El trazo causado por LPH es nítido. Preste atención a ese trazo nítido e identifique la ubicación donde se producen los trazos.
Los trazos causados por el proceso son anchos y borrosos. Esos trazos no deben identificarse como ubicaciones de un espacio.
10
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
11
Seleccione la tecla de selección de la ubicación de espacio entre chips que debe corregirse y pulse [+] o [-] para introducir el valor de ajuste. Para corregir todas las ubicaciones al mismo tiempo, seleccione [Todo offset] e introduzca el valor de ajuste.
En caso de trazos blancos, introduzca el valor numérico en el lado [+].
En caso de trazos negros, introduzca el valor numérico en el lado [-].
[Rango: -8~+81 paso = 1,0%]
Si el valor de corrección entre chips es demasiado elevado, aparecerán trazos negros, y si es demasiado reducido, aparecerán trazos blancos.
12
Repita los pasos 1 y 11 hasta obtener el resultado deseado.
