Hendidura

Descripción general
Elementos de configuración
Posición de hendidura

Descripción general

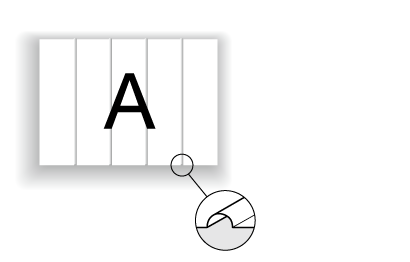

Crea hendiduras en el papel copiado para que sea más fácil doblarlo.

Esta función evita el desprendimiento del tóner que se produce cuando se pliega el papel.

NOTA

Son necesarias estas opciones para utilizar esta función.

  • Unidad de grapado en el lomo SD-513 con la Unidad de hendidura CR-101 instalada
Sugerencias
  • Las posiciones de hendidura disponibles varían en función de la longitud del papel (longitud del lado largo).

Elementos de configuración

Elemento de configuración

Descripción

[Número de hendidura]

[Desactivado]

No se realiza hendidura.

[1 unidad] a [4 unidades]

Permite definir el número de hendiduras que deben añadirse al papel.

[Cara de hendidura]*

[Delante]

Ajuste del lado de hendidura del papel.

  • Al asignar [Delante] se cambia automáticamente el valor de [Orden de Salida] a [Hacia arriba].

  • Al asignar [Detrás] se cambia automáticamente el valor de [Orden de Salida] a [N a 1].

  • Al asignar a [Plegado] el valor [Multi 3 pliegues] o un valor distinto, se asigna automáticamente [Detrás] o [Delante] respectivamente.

[Detrás]

[Posición de hendidura]

[(1)] a [(4)]

Ajuste de la posición de la hendidura del papel.

  • Las posiciones de hendidura disponibles varían en función de la longitud del papel (longitud del lado largo) y del [Número de hendidura].

  • Para obtener más información sobre la longitud del papel y las posiciones de hendidura, consulte Posición de hendidura.

*: Para utilizar esta función se necesitan los siguientes ajustes.

  • Ajuste [Número de hendidura] en una opción distinta de [Desactivado].

  • Asigne a [Plegado] el valor [Desactivado].

Posición de hendidura

Longitud de papel La: de 240 mm / 9,44" a 336 mm / 13,22"

Longitud de papel Lb: de 337 mm / 13,26" a 488 mm / 19,21"

Posición de hendidura

Rango

Rango

[(1)]

de 7,0 mm a 290,0 mm/de 0,27" a 11,41"

[(2)]

de 8,0 mm a 290,0 mm/de 0,31" a 11,41"

[(3)]

de 9,0 mm a 290,0 mm/de 0,35" a 11,41"

[(4)]

de 10,0 mm a 290,0 mm/de 0,39" a 11,41"
