Esta función realiza una hendidura en el papel de la copia para facilitar su plegado.
Puede ajustar el número de hendiduras y sus posiciones. Seleccione la cara convexa hacia abajo de las hendiduras desde la parte frontal o la parte posterior.
Las posiciones de hendidura disponibles varían en función de la longitud del papel (longitud del lado largo).
Este apartado describe la Unidad de grapado en el lomo SD-513.
Para utilizar esta función se necesita la siguiente opción.

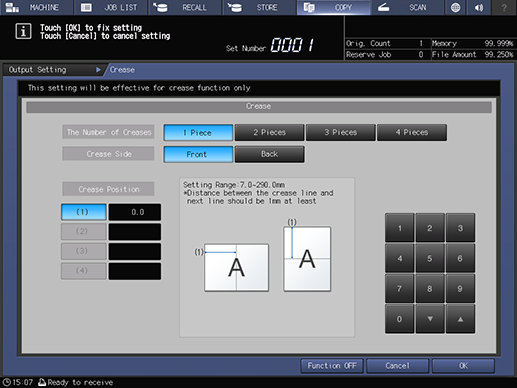

Asigne [Número de hendiduras], [Cara de hendidura] y [Posición de hendidura].
[Número de hendiduras]: ajuste el número de hendiduras entre 1 y 4.
Las posiciones de hendidura disponibles varían en función de la longitud del papel (longitud del lado largo).
El número de hendiduras puede estar limitado tal como se indica más abajo, en función de las condiciones de copia que se deseen combinar.
[Cara de hendidura] | Descripción |
---|---|
[Delante] | Las hendiduras se efectúan en la parte frontal. ![]() |
[Detrás] | Las hendiduras se efectúan en la parte posterior. ![]() |
[Posición de hendidura]: ajuste la posición de la hendidura en el papel.
Las posiciones de hendidura disponibles varían en función de la longitud del papel (longitud del lado largo) y del [Número de hendiduras].
Longitud del papel, La: de 240 mm o más a 336 mm o menos
Longitud del papel, Lb: de 337 mm o más a 488 mm o menos
[Número de hendiduras] | [Posición de hendidura] | Ilustración |
---|---|---|
[1 pieza] | [(1)] Longitud del papel, La: 7 mm (La - 46) mm Longitud del papel, Lb: de (Lb - 330) mm a 290 mm | ![]() |
[2 piezas] | [(2)] Longitud del papel, La: de (posición [(1)] +1,0) mm a (La - 46) mm Longitud del papel, Lb: de (posición[(1)] +1,0) mm a 290 mm | ![]() |
[3 piezas] | [(3)] Longitud del papel, La: de (posición [(2)] +1,0) mm a (La - 46) mm Longitud del papel, Lb: de (posición[(2)] +1,0) mm a 290 mm | ![]() |
[4 piezas] | [(4)] Longitud del papel, La: de (posición [(3)] +1,0) mm a (La - 46) mm Longitud del papel, Lb: de (posición[(3)] +1,0) mm a 290 mm | ![]() |
Ajuste el número de hendiduras entre 1 y 4.
Ajuste la parte frontal o la parte posterior.
Seleccione la posición en [(4)] de [(1)] y utilice el teclado en pantalla o [,]/[+] para introducir el valor numérico.
