[Doppelparallelfalzpos.-J.]
Überblick
Passen Sie die Falzposition für [Doppelparallelf.] der Falzeinheit FD-503 an. Nehmen Sie diese Justage vor, wenn die Falzposition vom Standardwert abweicht.
Tipps
- Wenn ein numerischer Wert unter [Offset alle Formate] eingegeben wird, wird dieser auf alle Papierformate angewandt. Wenn ein numerischer Wert für ein spezifisches Papierformat eingegeben wird, wird als Einstellungswert die Summe aus dem eingegebenen Wert für das spezifische Papierformat und aus dem eingegebenen Wert für [Offset alle Formate] verwendet.
- Wenn sowohl [Falz 1] als auch [Falz 2] angepasst werden soll, passen Sie zuerst [Falz 1] an.
Überprüfen Sie die folgenden Standardwerte in Schritt 5.
Papierformat | Standardwert a | Standardwert b |
|---|---|---|
[A3w] | 208,5 mm | 103,8 mm |
[B4w] | 180,5 mm | 89,8 mm |
[SRA4w] | 158,5 mm | 78,7 mm |
[A4w] | 147,0 mm | 73,0 mm |
[12e18w] | 227,1 mm | 113,1 mm |
[11e17w] | 214,4 mm | 106,7 mm |
[8.5e14w] | 176,3 mm | 87,7 mm |
[8.5e11w] | 138,2 mm | 68,6 mm |
[8Kw] | 193,5 mm | 96,3 mm |
Einstellungsvorgang
1
Drücken Sie die Auswahltaste des Papierformats, für das eine Justage durchgeführt werden soll.
2
Drücken Sie auf [Druckmodus].
3
Legen Sie das Papier mit dem im Schritt 1 ausgewählten Format in ein Papierfach ein und wählen Sie dieses Papierfach aus.
[Einzeln scannen] wird automatisch auf [Doppelparallelf.] eingestellt.
4
Drücken Sie auf Start am Bedienfeld.
Ein Muster wird ausgegeben.
5

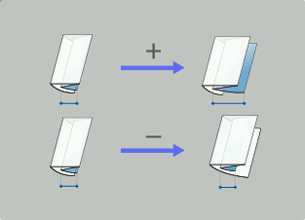

Überprüfen Sie die Längen "a" und "b" des gedruckten Papiers.
Standardwert: a = -1,5 mm bis +1,5 mm
(1) [Falz 1], (2) [Falz 2]
6

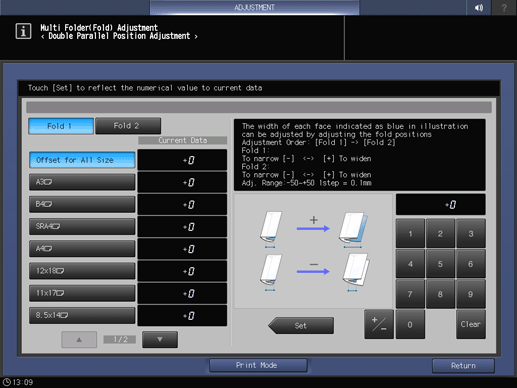

Wenn Justagen erforderlich sind, drücken Sie auf [Ende Druckmod.], um zum Einstellungsbildschirm zurückzukehren.
7
Wählen Sie [Falz 1].
8
Geben Sie den numerischen Wert über die Bildschirmtastatur ein.
Verwenden Sie [+ / -], um das Vorzeichen (Plus oder Minus) des numerischen Werts auszuwählen. Zum Ändern von [Aktuelle Daten] drücken Sie auf [Einstellen].
[Just.-Bereich:-50~+50 1 Schritt = 0,1 mm]
9
Wählen Sie [Falz 2].
10
Geben Sie den numerischen Wert über die Bildschirmtastatur ein.
Verwenden Sie [+ / -], um das Vorzeichen (Plus oder Minus) des numerischen Werts auszuwählen. Zum Ändern von [Aktuelle Daten] drücken Sie auf [Einstellen].
[Just.-Bereich:-50~+50 1 Schritt = 0,1 mm]
11
Wiederholen Sie die Schritte 2 bis 10, bis das gewünschte Ergebnis erreicht ist.
