[Positionsjustage Wickelfalz]
Überblick
Passen Sie die Falzposition für die [Mehrf.Wickel] an.
Nehmen Sie diese Justage vor, wenn die Falzposition von [Mehrf.Wickel] vom Standardwert abweicht.
Überprüfen Sie die folgenden Standardwerte in Schritt 5.
Papierformat | Standardwert a | Standardwert b |
|---|---|---|
[8.5e11w] | 95,0 mm -2,0 mm bis +2,0 mm | 101,0 mm -2,0 mm bis +2,0 mm |
[A4w] | 89,4 mm -2,0 mm bis +2,0 mm | 95,0 mm -2,0 mm bis +2,0 mm |
[16Kw] | 88,0 mm -2,0 mm bis +2,0 mm | 91,0 mm -2,0 mm bis +2,0 mm |
Einstellungsvorgang
1
Drücken Sie die Auswahltaste des Papierformats, für das eine Justage durchgeführt werden soll.
2
Drücken Sie auf [Druckmodus].
3
Legen Sie das Papier mit dem im Schritt 1 ausgewählten Format in ein Papierfach ein und wählen Sie dieses Papierfach aus.
[Einzeln scannen] wird automatisch auf [Mehrf.Wickel] eingestellt.
4
Drücken Sie auf Start am Bedienfeld.
Ein Muster wird ausgegeben.
5
Überprüfen Sie die Längen "a" und "b" des Ausgabepapiers.
Der in Schritt 5 angezeigte Standardwert "b" wird geändert, auch wenn die Position von [Falz 1] oder von [Falz 2] geändert wird.
6
Wenn Justagen erforderlich sind, drücken Sie auf [Ende Druckmod.], um zum Einstellungsbildschirm zurückzukehren.
Wenn sowohl [Falz 1] als auch [Falz 2] angepasst werden soll, passen Sie zuerst [Falz 1] an. Der Grund dafür ist, dass die Position von [Falz 1] als Referenzposition für [Falz 2] verwendet wird.
7

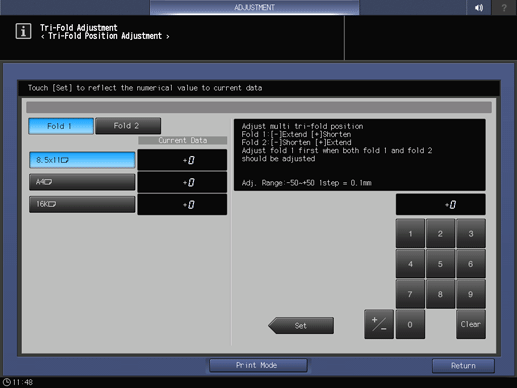

Wählen Sie [Falz 1].
8
Geben Sie den numerischen Wert über die Bildschirmtastatur ein.
Verwenden Sie [+ / -], um das Vorzeichen (Plus oder Minus) des numerischen Werts auszuwählen. Zum Ändern von [Aktuelle Daten] drücken Sie auf [Einstellen].
[Just.-Bereich: -50~+50 1Schritt = 0,1 mm]
9
Wählen Sie [Falz 2].
10
Geben Sie den numerischen Wert über die Bildschirmtastatur ein.
Verwenden Sie [+ / -], um das Vorzeichen (Plus oder Minus) des numerischen Werts auszuwählen. Zum Ändern von [Aktuelle Daten] drücken Sie auf [Einstellen].
[Just.-Bereich: -50~+50 1Schritt = 0,1 mm]
11
Wiederholen Sie die Schritte 2 bis 10, bis das gewünschte Ergebnis erreicht ist.
