Esecuzione della regolazione avanzata (G7)

Eseguire la regolazione controller con Color Centro.

• spiegazione aggiuntivaPer informazioni dettagliate sulla procedura di regolazione del controller, fare riferimento a Informazioni su Regolazione del controller.

• spiegazione aggiuntivaSe si utilizzano dati di regolazione registrati o dati di regolazione correnti senza eseguire la regolazione, iniziare dal Punto 2.

Nella schermata Calibration Manager, fare clic su Misurazione dell'accuratezza in 2. Regolazione.

È visualizzata la schermata Misurazione dell'accuratezza della regolazione.

Cliccare su Stampa.

Stampare il grafico colore da misurare utilizzando lo strumento.

Nella schermata Stampare grafico, impostare le Copie e Vassoio carta. Dopo l'impostazione, fare clic su Stampa.

Esempio:

È stampato un grafico di prova. Nel grafico sono stampate la data di stampa, il numero di set e il No.

Collegare lo strumento al computer e fare clic su Avvio.

Esempio: è collegato l'i1Pro.

• spiegazione aggiuntivaInstallare dapprima il driver della periferica dello strumento nel computer. Per informazioni dettagliate, fare riferimento al manuale dello strumento.

La misurazione dell'accuratezza della regolazione è avviata.

Misurare il grafico utilizzando lo strumento.

Per informazioni dettagliate sulla procedura di misurazione del grafico, fare riferimento a Informazioni su Regolazione del controller.

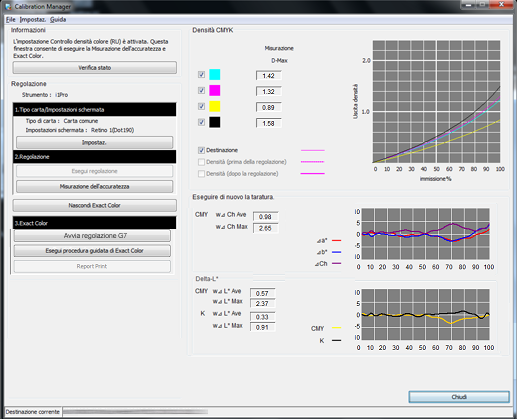

Verificare i risultati della misurazione (densità CMYK e Eseguire di nuovo la taratura) nella schermata Calibration Manager.

Densità CMYK:

Verificare se D-Max (densità massima) in Misurazione rientra nell'intervallo pertinente. Verificare se la Destinazione e Densità (dopo la regolazione) nel grafico sono vicine.

Eseguire di nuovo la taratura.:

Sulla base dei valori Bilanciamento del grigio, Delta-L*, Δa*, Δb* e ΔCh, verificare la riproducibilità del grigio.

• spiegazione aggiuntivaVerificare i risultati di misurazione e, se necessario, procedere alla regolazione del controller avanzata (Esecuzione della regolazione avanzata (G7)).

Nella schermata Calibration Manager, fare clic su Avvia regolazione G7 in 3. Regolazione G7.

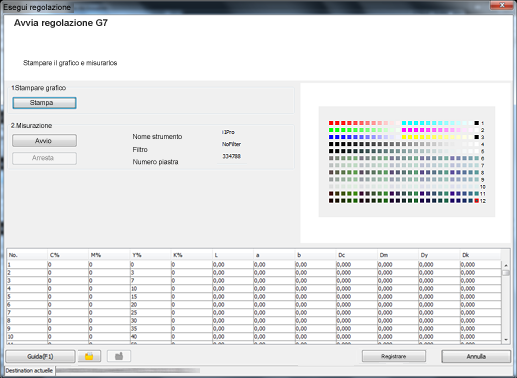

È visualizzata la schermata Avvia regolazione G7.

Cliccare su Stampa.

Stampare il grafico colore da misurare utilizzando lo strumento.

È stampato un grafico di prova.

Fare clic su Avvio.

Misurare il grafico utilizzando lo strumento. Una volta terminata la regolazione del grafico, fare clic su Registrare.

Esempio: la misurazione è eseguita con i1Pro.

• spiegazione aggiuntivaRegistrando i dati di regolazione acquisiti nel controller immagine, è possibile applicare tali dati durante la stampa.

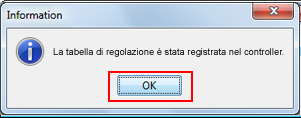

Fare clic su OK nella schermata Informazioni.

La tabella di regolazione è registrata nel controller immagine.

Nella schermata Calibration Manager, fare clic su Misurazione dell'accuratezza in 3. Regolazione G7.

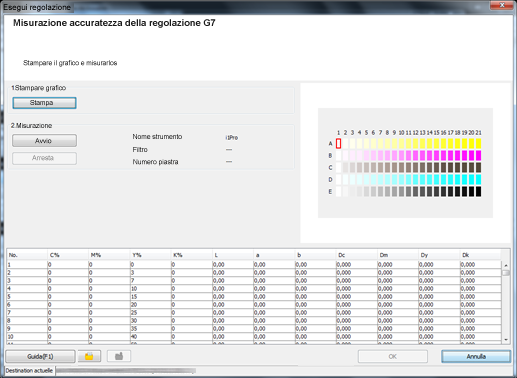

È visualizzata la schermata Misurazione dell'accuratezza della regolazione G7.

Cliccare su Stampa.

Stampare il grafico colore da misurare utilizzando lo strumento.

È stampato un grafico di prova.

Fare clic su Avvio.

Misurare il grafico utilizzando lo strumento. Una volta terminata la regolazione del grafico, fare clic su OK.

• spiegazione aggiuntivaQuando i valori di ΔCh e ΔE* non sono standard quale risultato della verifica dell'accuratezza, è visualizzata la finestra di dialogo. È possibile scegliere di ricalcolare e registrare la tabella di regolazione in base all'intervallo di destinazione o registrarla come è nella finestra di dialogo. Quando si ricalcola, è possibile stampare il report sui dati di correzione correnti, prima di eseguire.

• spiegazione aggiuntivaQuando si ricalcola, si consiglia di tornare al Punto 6 per misurare l'accuratezza dopo l'esecuzione.

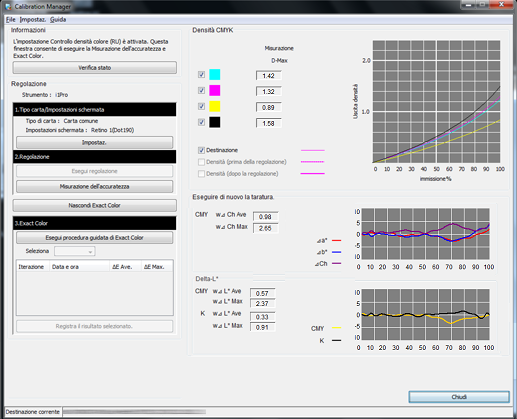

Verificare i risultati della misurazione (densità CMYK e Eseguire di nuovo la taratura) nella schermata Calibration Manager.

Una volta completata la misurazione dell'accuratezza della regolazione, sono visualizzati i risultati della misurazione della densità e Eseguire di nuovo la taratura (bilanciamento del grigio).
 Densità CMYK:
Verificare se D-Max (densità massima) in Misurazione rientra nell'intervallo pertinente. Verificare se la Destinazione e Densità (dopo la regolazione) nel grafico sono vicine.
 Eseguire di nuovo la taratura:
Sulla base dei valori Bilanciamento del grigio, Delta-L*, Δa*, Δb* e ΔCh, verificare la riproducibilità del grigio.

• spiegazione aggiuntivaQuando si fa clic su Stampa report, sono stampati i risultati di misurazione della regolazione G7.
