Ejecutar la calibración G7: Color Centro
Entorno supuesto y flujo de trabajo
• Entorno previsto
Sistema operativo | Windows 7 |
Aplicación | Color Centro 2.1 |
Controlador de imagen | Controlador de imagen IC-604 |
Control de densidad de color | Desact. |
Colorímetro | i1Pro |
Tipo de papel y grosor | Estucado-GL (A3), 128 g/m2 |
* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema y de la versión/revisión de la aplicación.
• Flujo de trabajo
Medición de la precisión de calibración y comprobación de los resultados
Después de ejecutar la calibración con el controlador, mida la precisión de calibración.
Después de la medición, compruebe la densidad de CMYK, el balance de grises y otros resultados para determinar si es necesaria la calibración avanzada con el controlador.
Ejecute la calibración del controlador con Color Centro.
explicación adicionalPara obtener más información sobre la operación de calibración del controlador, consulte Acerca de la calibración del controlador.
explicación adicionalSi utiliza datos de calibración registrados o datos de calibración actual sin ejecutar la calibración, empiece por el paso 2.
En la pantalla Gestor de calibración, haga clic en Medición de precisión debajo de 2.Calibración.
Se muestra la pantalla Ejecutar calibración.
Haga clic en Imprimir.
Imprima el gráfico de color que se va a medir con el instrumento.
En la pantalla Imprimir gráfico, defina Copias y Bandeja papel. Después del ajuste, haga clic en Impresión.
Ejemplo:
Elemento
Configuración
Copias
1
Bandeja de papel
Bandeja 1
Se imprime un gráfico de pruebas. En el gráfico se imprime la fecha, el número de juegos impresos y un número.
Conecte el instrumento al ordenador y haga clic en Iniciar.
Ejemplo: i1Pro conectado.
explicación adicionalEs necesario que antes haya instalado el controlador del instrumento en el ordenador. Para obtener más información, consulte el manual del instrumento.
Comienza la medición de la precisión de calibración.
Mida el gráfico utilizando el instrumento.
Para obtener más información sobre la medición de tablas, consulte Acerca de la calibración del controlador.

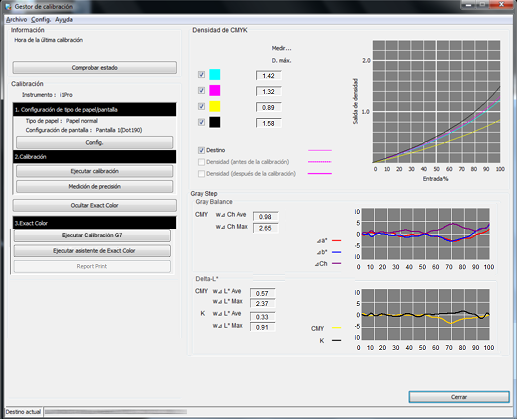

Compruebe los resultados de medición (densidad de CMYK y Escala de grises) en la pantalla Gestor de calibración.
Densidad de CMYK:
Compruebe si D. máx (densidad máxima) en Medir... se encuentra dentro del intervalo apropiado. Compruebe si el Destino y Densidad (después de la calibración) en el gráfico están próximos.
Escala de grises:
En función de los valores de Equilibrio de grises, Delta-L*, Δa*, Δb* y ΔCh, compruebe la capacidad de reproducción de grises.
explicación adicionalCompruebe los resultados de la medición. Si es necesario, proceda a la calibración avanzada con el controlador (Ejecutar la calibración avanzada (G7)).
Ejecutar la calibración avanzada (G7)
Si ejecuta la calibración G7, puede aplicar la corrección al controlador para mejorar la precisión de reproducción del color.

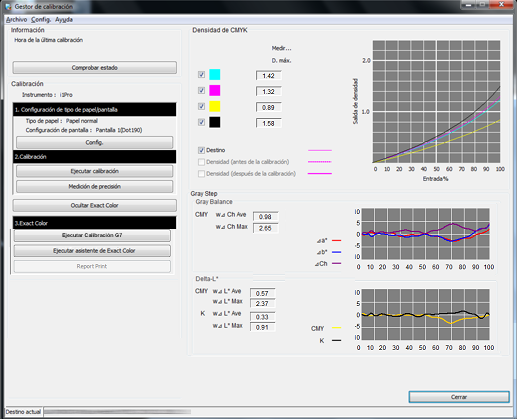

En la pantalla Gestor de calibración, haga clic en Ejecutar Calibración G7 debajo de 3.Calibración G7.

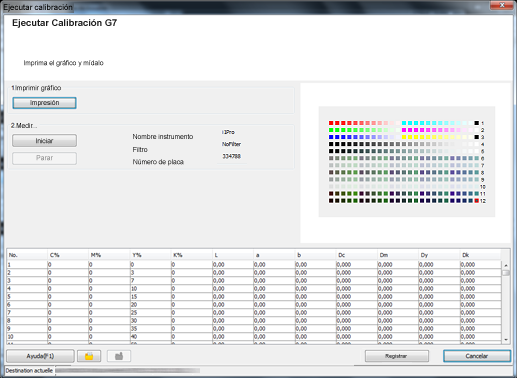

Aparece la pantalla Ejecutar calibración.
Haga clic en Imprimir.
Imprima el gráfico de color que se va a medir con el instrumento.
Se imprime un gráfico de pruebas.
Haga clic en Inicio.
Mida el gráfico utilizando el instrumento. Cuando finalice la medición del gráfico, haga clic en Registrar.
Ejemplo: Se realiza la medición usando i1Pro.
explicación adicionalEl registro de los datos de calibración obtenidos en el controlador de imagen, permite aplicar estos datos al imprimir.

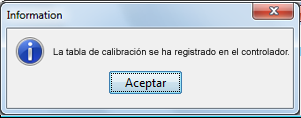

Haga clic en Aceptar en la pantalla Información.
La tabla de calibración está registrada en el controlador de imagen.
En la pantalla Gestor de calibración, haga clic en Medición de precisión debajo de 3. Calibración G7.

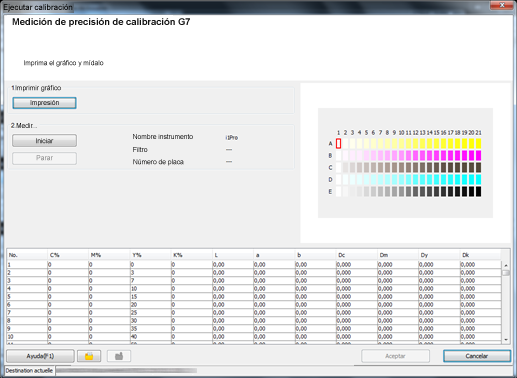

Se visualiza la pantalla Medición de precisión de calibración G7.
Haga clic en Imprimir.
Imprima el gráfico de color que se va a medir con el instrumento.
Se imprime un gráfico de pruebas.
Haga clic en Inicio.
Mida el gráfico utilizando el instrumento. Cuando finalice la medición del gráfico, haga clic en Aceptar.
explicación adicionalSi los valores de ΔCh y ΔE* no son estándar como resultado de la comprobación de precisión, se muestra el diálogo. Puede elegir entre recalcular y registrar la tabla de calibración para ajustarse al rango objetivo o registrarla tal como está en el diálogo. Si recalcula, puede imprimir el informe sobre los datos de corrección actuales antes de ejecutar el procedimiento.
explicación adicionalCuando realice el recálculo, se recomienda volver al paso 6 para medir la precisión después de la ejecución.

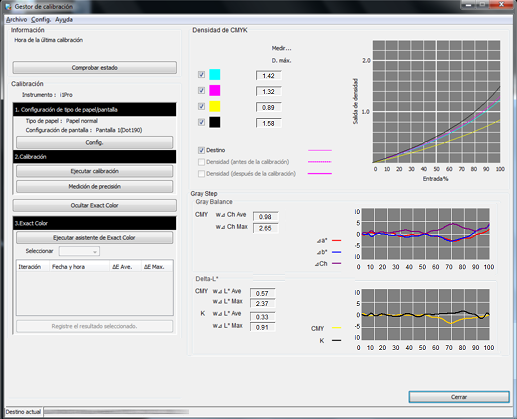

Compruebe los resultados de medición (densidad de CMYK y Escala de grises) en la pantalla Gestor de calibración.
Cuando finaliza la medición de la precisión de calibración, se muestran los resultados de medición para densidad de CMYK y Escala de grises (balance de grises).
Densidad de CMYK:
Compruebe si D. máx (densidad máxima) en Medir... se encuentra dentro del intervalo apropiado. Compruebe si el Destino y Densidad (después de la calibración) en el gráfico están próximos.
Escala de grises:
En función de los valores de Equilibrio de grises, Delta-L*, Δa*, Δb* y ΔCh, compruebe la capacidad de reproducción de grises.
explicación adicionalSi hace clic en Impresión de informe, se imprimen los resultados de medición de la calibración G7.
