Limpiar la unidad dúplex
Si la unidad dúplex está sucia, siga los siguientes pasos para limpiarla.
Compruebe los puntos de limpieza antes de encender el cuerpo principal cada día.
PRECAUCIÓN
Compruebe siempre los puntos de limpieza antes de encender el cuerpo principal.
Si el cuerpo principal está encendido con las puertas cerradas, la unidad de fusión podría calentarse. Al limpiar la zona de la unidad de fusión podría sufrir quemaduras.
AVISO
Limpie con cuidado para evitar que caiga suciedad en la vía de alimentación del papel.
Abra la puerta lateral derecha y la puerta lateral izquierda del cuerpo principal.
Conecte el interruptor de corriente principal y conecte el interruptor de alimentación secundario.

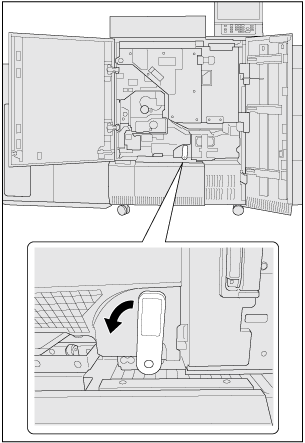

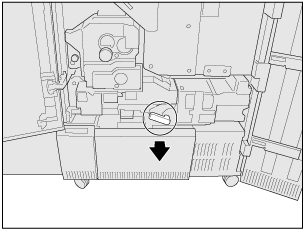

Baje la palanca [M1] en sentido antihorario.

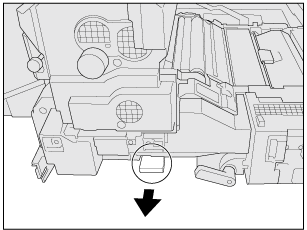

Sujete la palanca [M1] y retire la unidad de fijación de transferencia.
Desconecte el interruptor de alimentación secundario y, a continuación, desconecte el interruptor principal.

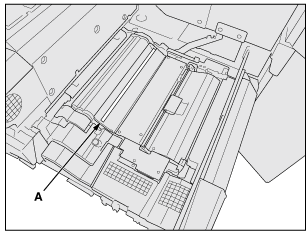

Limpie las manchas de la parte superior de la unidad dúplex con un HydroWipe (paño no tejido sin pelo).
AVISO
No utilice alcohol para limpiar.
Limpie siempre en la dirección del eje. Si limpia en la dirección de alimentación del papel, el tóner podría caer en la vía de alimentación del papel.
Limpie con cuidado para no deformar la hoja (A) en la parte superior de la unidad dúplex.

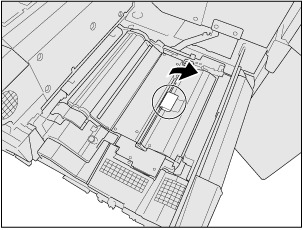

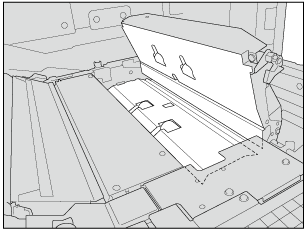

Abra la cubierta [M3].

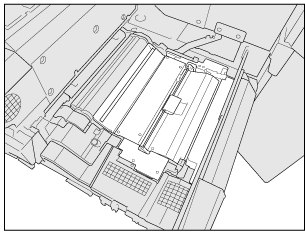

Limpie las manchas de la vía de alimentación del papel de la unidad de registro con un HydroWipe (paño no tejido sin pelo).
Cierre la cubierta [M3].

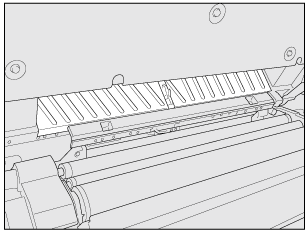

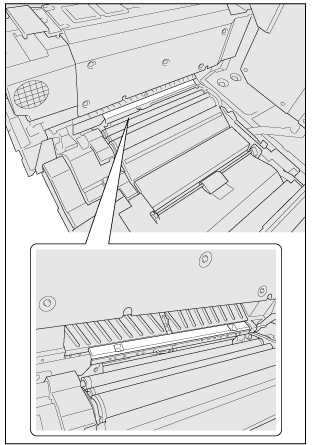

Limpie las manchas de la guía de prefusión con un HydroWipe (paño no tejido sin pelo).
AVISO
No utilice alcohol para limpiar.

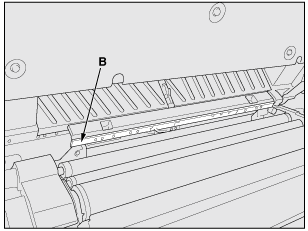

Limpie con cuidado para no deformar la hoja (B) en la entrada de la unidad de fusión.
Humedezca el HydroWipe (paño no tejido sin pelo) con alcohol isopropílico y, a continuación, limpie las manchas de la guía de entrada de la unidad de fusión.

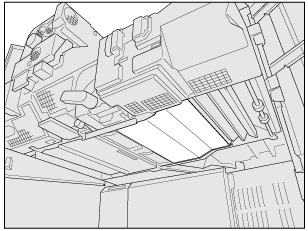

Limpie las manchas de la parte inferior de la unidad dúplex con un HydroWipe (paño no tejido sin pelo) humedecido con alcohol isopropílico.
Sujete la palanca [M8] y abra la vía de alimentación del papel de la unidad dúplex.

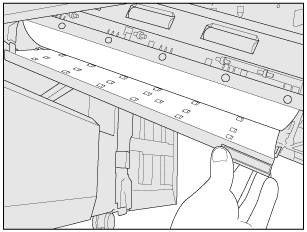

Limpie las manchas de la vía de alimentación del papel de la unidad dúplex con un HydroWipe (paño no tejido sin pelo) humedecido con alcohol isopropílico.

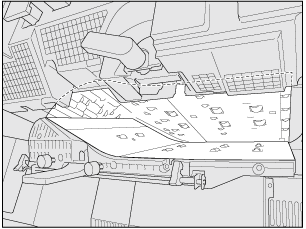

Sujete la palanca [M9] y abra la guía de procesamiento de atasco. Limpie las manchas de la vía de alimentación del papel en la guía con un HydroWipe (paño no tejido sin pelo) humedecido con alcohol isopropílico.
Cierre la guía de procesamiento de atasco y coloque la unidad dúplex en la posición original.
Presione la unidad de fijación de transferencia en el cuerpo principal y, a continuación, vuelva a colocar la palanca [M1] en la posición original.
Cierre la puerta lateral izquierda y la puerta lateral derecha del cuerpo principal.
