Qu'entend-on par Empileur grande capacité ?
Présentation
L'Empileur grande capacité est l'un des périphériques en option utilisés dans ce système. Si l'Empileur grande capacité est installé sur ce système, il est possible d'empiler une grande quantité de papier non trié ou trié.
L'Empileur grande capacité LS-507 a la capacité d'empiler jusqu'à 3 000 feuilles sorties dans le Bac de l'empileur.
_MCO031662B_D.png)
Actionnez le Panneau de contrôle de l'Empileur grande capacité LS-507 pour retirer le papier empilé dans le Bac de l'empileur. L'utilisation du Magasin de transport permet d'acheminer le papier sans heurt vers le processus suivant.
REMARQUE
- Le Empileur grande capacité LS-507 en option est nécessaire à l'utilisation de cette fonction.
Pour info
- Pour en savoir plus sur les spécifications de l'Empileur grande capacité LS-507, voir Empileur grande capacité LS-507.
Procédure de configuration (retrait du papier à l'aide du chariot)
Cette section décrit comment déplacer le papier empilé dans le Bac de l'empileur vers le Magasin de transport et comment retirer le papier.
1
Placez le Magasin de transport devant le Volet papier sortie, et appuyez sur le Bouton d'éjection"
" lumineux.
" lumineux._MCO031655D_D.png)
Le Bac de l'empileur s'abaisse, le papier est empilé sur le Bac de sortie et le Volet papier sortie s'ouvre.
Lorsque le Volet papier sortie s'ouvre, le Bac de sortie sort sur le Magasin de transport.
2
Appuyez sur le Bouton de stockage"
" lumineux.
" lumineux._MCO031691A_D.png)
Le Bac de sortie reste sur le Magasin de transport, et seul le récepteur du Bac de sortie est logé dans l'empileur.
REMARQUE
- Pendant que le récepteur du Bac de sortie est en mouvement, ne déplacez pas le Magasin de transport. Cela peut entraîner la chute du Bac de sortie ou l'effondrement d'une rame de papier.
3
Tirez le Magasin de transport.
_MCO031653B_D.png)
REMARQUE
- Tirez le Magasin de transport tout droit. Lorsque vous déplacez le Magasin de transport, ne changez pas de direction de force. Le Magasin de transport est utilisé seulement pour empiler le papier. En aucun cas, il ne faut l'utiliser pour autre chose que le chargement du papier.
- La Butée papier est prévue pour éviter qu'une rame de papier sortie ne s'effondre lors du déplacement du Magasin de transport contenant une grande quantité de papier empilé. Pour en savoir plus sur l'utilisation de la Butée papier, voir Procédure de configuration (prévention de l'affaissement du papier dans le Bac de sortie ).
4
Retirez le papier du Magasin de transport.
_MCO031654B_D.png)
5
Retournez le Magasin de transport devant le Volet papier sortie.
_MCO031680B_D.png)
REMARQUE
- A ce stade, vérifiez qu'il ne reste pas de papier dans le Bac de sortie.
6

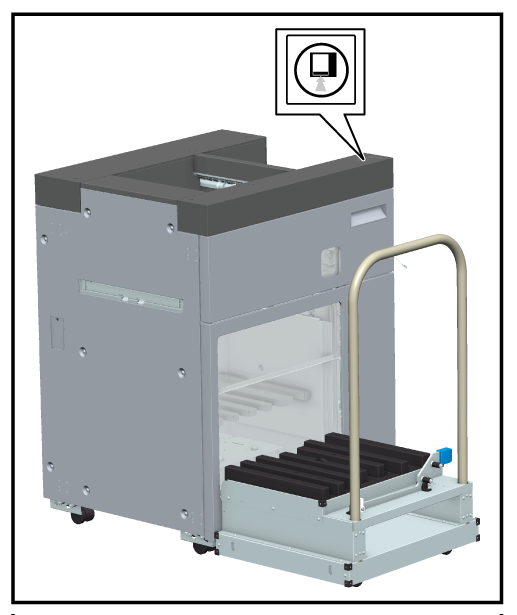

Appuyez sur le Bouton de stockage"" lumineux.
" lumineux._MCO031692A_D.png)
Le Volet papier sortie s'ouvre et le récepteur du Bac de sortie sort de l'intérieur de l'empileur.
7

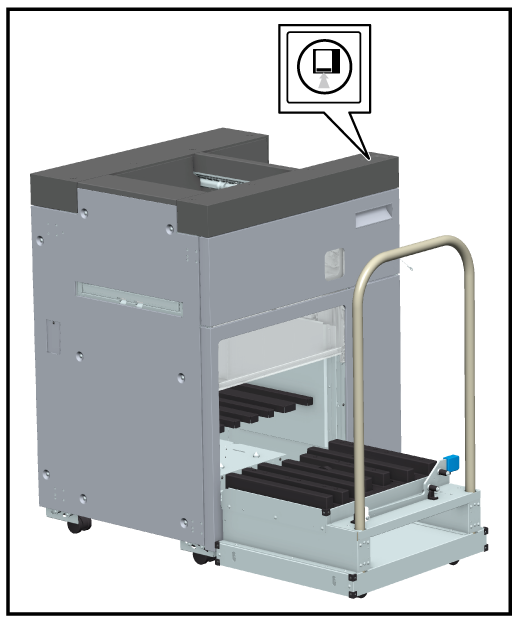

Lorsque le récepteur du Bac de sortie s'arrête, appuyez à nouveau sur le Bouton de stockage"" lumineux.
" lumineux._MCO031681B_D.png)
Le Bac de sortie et le récepteur sont logés dans l'empileur.
REMARQUE
- Pendant que le récepteur du Bac de sortie est en mouvement, ne déplacez pas le Magasin de transport. Un déplacement forcé risque de provoquer une panne.
8
Tirez le Magasin de transport et retirez-le de l'empileur.
Conseils

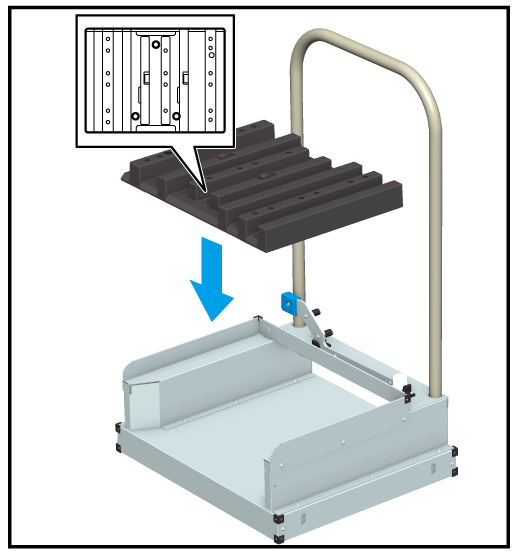

- Si le Bac de sortie est retiré du Magasin de transport, vérifiez la direction aux positions des trous du Bac de sortie et remettez-le dans sa position d'origine. S'il n'est pas chargé correctement, le Bac de sortie ne peut pas être renvoyé dans l'empileur.
_MCO031656C_D.png)
Procédure de configuration (retrait du papier sans utiliser le chariot)
Cette section décrit comment retirer directement le papier empilé dans le Bac de l'empileur.
1

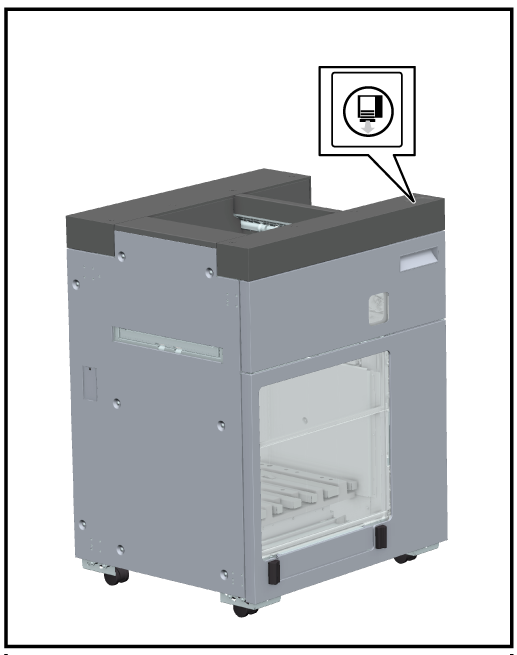

Appuyez sur le Bouton d'éjection"" lumineux.
" lumineux._MCO031657C_D.png)
Le Bac de l'empileur s'abaisse, le papier est empilé sur le Bac de sortie et le Volet papier sortie s'ouvre.
Lorsque le Volet papier sortie s'ouvre, le Bac de sortie sort vers l'avant de l'empileur.
2
Retirez le papier du Bac de sortie. Lorsque le papier est retiré, le Volet papier sortie s'ouvre et le Bac de sortie et le récepteur sont automatiquement logés dans l'empileur.
Si le Bac de sortie est retiré du récepteur, passez à l'étape 3 et remettez le Bac de sortie en position d'origine. S'il n'est pas chargé correctement, le Bac de sortie ne peut pas être renvoyé dans l'empileur.
REMARQUE
- A ce stade, vérifiez qu'il ne reste pas de papier dans le Bac de sortie.
3
Appuyez sur le Bouton de stockage lumineux.
Le Volet papier sortie s'ouvre et le récepteur sort vers l'avant de l'empileur.
4
Lorsque le récepteur s'arrête, placez le Bac de sortie dans le récepteur.
_MCO031682B.png)
Lorsque vous placez le Bac de sortie, alignez les 3 trous du Bac de sortie avec les saillies du récepteur.
5
Vérifiez que le Bac de sortie et le récepteur sont automatiquement logés dans l'empileur.
Conseils
- Vous pouvez retirer le papier directement du Bac de l'empileur dans l'empileur.
1. Appuyez deux fois sur le Bouton d'éjection.
Le Bac de l'empileur s'abaisse et s'arrête à mi-chemin.
2. Retirez le papier à la main, tout en maintenant l'ouverture du Volet papier sortie.
Veillez à ne pas vous coincer les mains dans le Volet papier sortie.
3. Fermez le Volet papier sortie.
Procédure de configuration (prévention de l'affaissement du papier dans le Bac de sortie )
Cette section décrit comment utiliser la Butée papier. L'utilisation du site Butée papier permet d'éviter que la rame de papier contenue dans le Bac de sortie ne s'effondre.
1
Retirez la Butée papier du Magasin de transport.
_MCO031659B.png)
2

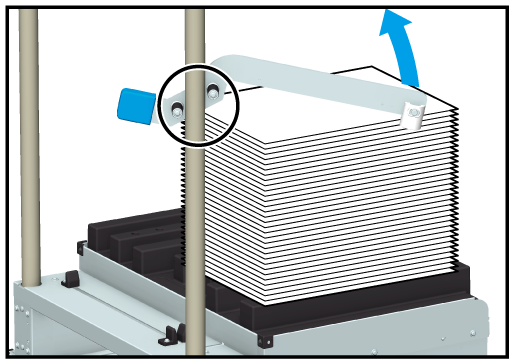

Accrochez les deux protubérances de Butée papier à la barre verticale de la poignée de Magasin de transport et soulevez l'extrémité opposée jusqu'au sommet du papier.
_MCO031660A_D.png)
3

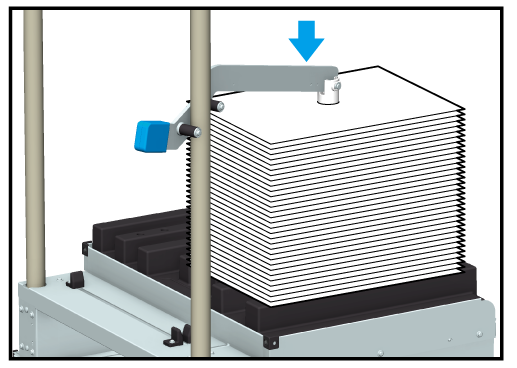

Poussez la Butée papier sur le papier et fixez-la.
_MCO031661A_D.png)
Attention de ne pas pousser plus que nécessaire. Le papier pourrait se froisser ou se déchirer.
4
Après avoir retiré le papier, remettez la Butée papier en position d'origine.
