Pliage & Agrafage

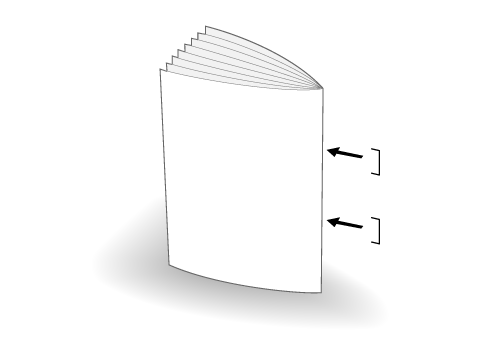

Le papier est plié en deux et agrafé en deux points au centre. Cette fonction crée un document double page sous forme de magazine.

Pour réaliser manuellement l'agrafage livret ou le pliage en 2 d'un original livret, triez les pages en ordre inverse en référence aux points suivants.

Original livret	Tri inverse

REMARQUE

Une des options suivantes est nécessaire à l'utilisation de cette fonction.

• Unité de finition FS-532 avec l'Module d'insertion PI-502 et le Piqueuse à cheval SD-510 montés
• Unité de pliage FD-503 avec l'Piqueuse à cheval SD-506 montée à l'étape suivante
• Unité de pliage FD-503 avec l'Piqueuse à cheval SD-513 montée à l'étape suivante

Conseils

• Le format papier disponible ou le nombre de feuilles varie en fonction des périphériques installés en option. Pour des détails, voir Noms optionnels de pièces et spécifications de sortie papier.
• Les feuilles pliées et agrafées sortent dans le Bac pliage.

Conseils

• Module d'insertion PI-502 : le Magasin inférieur peut seulement être utilisé comme magasin papier. Le Magasin supérieur n'est pas disponible.
• Unité de pliage FD-503 : le Magasin supérieur peut seulement être utilisé comme magasin papier. Le Magasin inférieur n'est pas disponible.

Plie et agrafe le papier.

1

Chargez le papier dans le Magasin inférieur du Module d'insertion PI-502 et alignez les Guides latéraux sur le papier.

• Chargez le papier en mettant vers le haut la face du papier qui sera à l'extérieur après agrafage.

2

Appuyez sur la Touche de sélection du mode Agrafage [2] du Panneau de contrôle de l'unité d'insertion pour allumer le voyant du mode Pliage et Agrafage.

3

Ouvrez la Poignée de livraison papier du Bac pliage.

4

Appuyez sur la Touche Marche/Arrêt [3] pour lancer le traitement.

• Pour arrêter le traitement, appuyez à nouveau sur la Touche Marche/Arrêt [3].

Plie et agrafe le papier.

1

Chargez le papier dans le Magasin supérieur de l'Unité d'insertion de l'Unité de pliage FD-503, et alignez les Guides latéraux sur le papier.

• Chargez le papier en mettant vers le haut la face du papier qui sera à l'intérieur après agrafage.

2

Appuyez sur la Touche de sélection agrafage [2] du Panneau de contrôle de l'unité d'insertion pour allumer le voyant du mode Pliage et Agrafage.

• Pour le pliage et l'agrafage, tirez le Bac de sortie du paquet.

REMARQUE

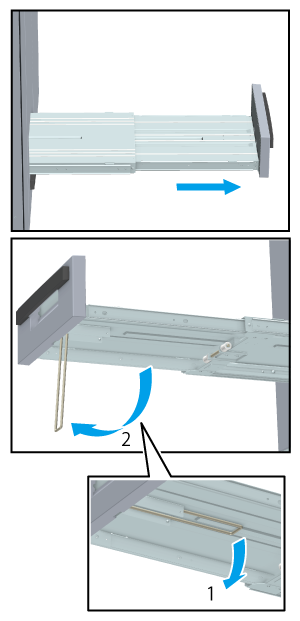

• Lorsque vous utilisez le Bac de sortie du paquet de la Piqueuse à cheval SD-506, veillez à placer le support sous le magasin.
• Chaque magasin de sortie a une capacité limite. Attention de ne pas dépasser la limite, sinon des problèmes inattendus risquent de se produire.
• Ne poussez jamais le magasin dans sa position d'origine tant que le support du Bac de sortie du paquet de la Piqueuse à cheval SD-506 reste en place.

3

Appuyez sur la Touche Marche/Arrêt [3] pour lancer le traitement.

• Pour arrêter le traitement, appuyez à nouveau sur la Touche Marche/Arrêt [3].

Conseils

• Si l'unité principale s'arrête parce qu'une double alimentation a été détectée mais ne s'est pas réellement produite, appuyez sur la Touche de détection multi-chargement [1] pour allumer le voyant Détect. départ double désactivée.
