Modification d'un élément d'affichage pour le rapport sur les images hors plage
Présentation
Les éléments affichés peuvent être modifiés en ouvrant le fichier PDF du rapport d'images hors plage téléchargé à l'aide d'Adobe Acrobat.
Cette fonction permet d'afficher les souillures ou omissions considérées être dans la plage admissible ainsi que les valeurs de [Barcode Area] et [Serial No. Area] spécifiées, et permet également de changer la couleur d'affichage du résultat de l'inspection.
REMARQUE
Pour utiliser cette fonction ; le réglage suivant est nécessaire.
- Activer [Activer Acrobat Javascript] dans [Préférences] d'Adobe Acrobat.
Pour info
- Pour en savoir plus sur la définition ou l'utilisation d'Adobe Acrobat, voir l'Aide d'Adobe Acrobat.

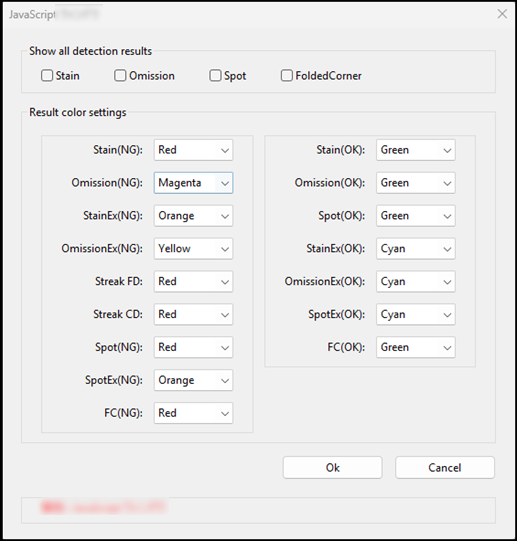

Sélectionnez [Preference] ou "_MCO030924B_D.png)
" dans [Bookmarks] d'Adobe Acrobat ; une fenêtre s'affiche. Régler les éléments requis, puis cliquer sur [OK].
Les éléments affichés varient en fonction du préréglage automatique de l'inspection.
Les écrans ci-dessous peuvent différer des écrans réels en fonction de l'environnement d'utilisation ou de la version.
Élément | Description | |
|---|---|---|
[Show all detection results] | [Stain] | Cochez ces cases pour entourer les souillures ou omissions considérées être dans la plage admissible. |
[Spot] | ||
[Omission] | ||
[Variable] | Cochez cette case pour afficher [Barcode Area] ou [Serial No. Area]. | |
[RealTimeCollation]* | Cochez cette case pour afficher sans problème les résultats de collation en temps réel. | |
[Result color settings] | [Stain(NG)] | Définit la couleur d'entourage des défauts d'image tels que des souillures, des omissions, des stries ou des taches. Cliquez sur ce bouton pour sélectionner une couleur dans la liste de menus qui s'affiche. NG : hors plage OK : plage autorisée |
[Stain(OK)] | ||
[StainEx(NG)] | ||
[StainEx(OK)] | ||
[Spot(NG)] | ||
[Spot(OK)] | ||
[SpotEX(NG)] | ||
[SpotEx(OK)] | ||
[Omission(NG)] | ||
[Omission(OK)] | ||
[OmissionEx(NG)] | ||
[OmissionEx(OK)] | ||
[Streak FD] | ||
[Streak CD] | ||
[Blank] | Définit la couleur d'entourage d'erreur de lecture d'un numéro ou d'un code-barres. Cliquez sur ce bouton pour sélectionner une couleur dans la liste de menus qui s'affiche. NG : hors plage OK : plage autorisée | |
[Decode] | ||
[Numbering] | ||
[Barcode(NG)] | ||
[Barcode(OK)] | ||
[Serial(NG)] | ||
[Serial(OK)] | ||
[Comparison(NG)] | ||
[Comparison(OK)] | ||
[RealTimeCollation(NG)]* | Définit la couleur du cadre qui contient les résultats de la collation en temps réel. Cliquez sur ce bouton pour sélectionner une couleur dans la liste de menus qui s'affiche. NG : les résultats de collationnement ne correspondent pas. OK : les résultats de collationnement correspondent. | |
[RealTimeCollation(OK)]* | ||
* : Affiché lorsque le Kit d'inspection des données variables UK-312 est installé.
en haut à droite d'une page, il se transforme en
et est enregistré comme signet.
