[List of Auto Image Inspection Report]
Présentation
Affichage d'une liste de rapports d'inspection automatique.
Cette fonction permet de vérifier les informations relatives à l'erreur détectée ainsi que le rapport détaillé d'inspection automatique.
REMARQUE
Pour créer un rapport d'inspection automatique, effectuez une inspection automatique en définissant l'une des options suivantes :
- Définissez [Configuration commune] - [Créer rapport d'inspection automatique] de [Config. utilisateur] ou [Config. administrateur] de [Activé].
- Réglez [Créer rapport d'inspection automatique] dans [Config.fonct. IQ] sur [Activé].
Conseils
- Les tâches pour lesquelles une erreur a été détectée sont affichées en rouge.
- Si [HDD Usage] de l'Unité d'inspection automatique UK-301 atteint 100%, il n'est plus possible de créer des rapports d'inspection automatique. Si la capacité du disque dur dépasse 90%, les rapports d'inspection automatique les plus anciens sont automatiquement supprimés jusqu'à ce que la capacité descende en dessous de 80%. En outre, si le nombre d'éléments dans la [List of Auto Image Inspection Report] dépasse 270 000, les rapports d'inspection automatique les plus anciens sont automatiquement supprimés jusqu'à ce que le nombre d'éléments dans la liste atteigne 240 000.
- Les stries, les taches ou les résultats d'inspection du [Barcode Area] et de la [Serial No. Area] ne sont pas affichés par défaut. Veuillez contacter le technicien SAV pour utiliser ce réglage.
Pour info
- Pour en savoir plus sur [Config.NIC inspection auto.], voir [Config.NIC inspection auto.].

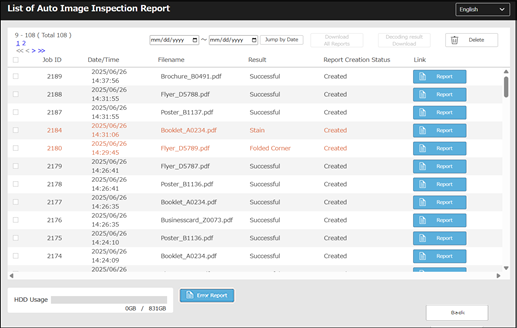

[List of Auto Image Inspection Report] permet de vérifier les éléments suivants.
Élément | Description |
|---|---|
[Job ID] | ID de la tâche pour laquelle l'inspection automatique a été effectuée. |
[Date/Time] | Date et heure de sortie de la tâche. |
[Filename] | Nom du fichier de la tâche pour laquelle l'inspection automatique a été effectuée. |
[Result] | Résultat de l'inspection automatique. Si une image hors plage apparaît, son facteur est affiché. |
[Report Creation Status] | Permet de vérifier le statut de création des rapports. En cas de création incomplète, les détails ne sont pas visibles dans [Report]. |
Éléments de réglage
Élément de réglage | Description |
|---|---|
[Japanese] / [English] | Sélection de la langue d'affichage. Cliquez sur ce bouton pour effectuer une sélection dans la liste de menus qui s'affiche. |
Numéro de page (1 2...) | Affiche l'historique des tâches pour le numéro de page sélectionné. Jusqu'à 100 historiques de tâches sont affichés par page. Le numéro de la page actuellement affichée est souligné. |
[Jump by Date] | Filtre l'historique des tâches par date pour afficher une liste. Sélectionnez la date de début dans le bouton Calendrier à gauche et la date de fin dans le bouton Calendrier à droite, puis cliquez sur [Jump by Date] pour afficher l'historique des tâches pour la période définie. Pour annuler le filtrage, passez une fois à un autre écran et ouvrez à nouveau l'écran [List of Auto Image Inspection Report]. |
[Download All Reports] | Télécharge collectivement le rapport de la tâche avec la case cochée. Les rapports sont téléchargés un fichier à la fois, dans l'ordre. |
[Decoding result Download] | Télécharge les résultats du décodage dont la case est cochée, collectivement dans un seul fichier ZIP. |
[Delete] | Supprime le rapport de la tâche dont la case est cochée. |
[Report] | Affiche l'écran de vérification de [Completed Job], [Out of range], ou [Decoding result]. |
[Error Report] | Affiche la liste de rapport d'une erreur survenue pendant l'exécution de la tâche. Un rapport est sorti sous forme de fichier PDF et supprimé automatiquement une fois la tâche terminée. Cet élément n'est pas affiché en l'absence d'erreurs. |
- A propos du nom du fichier de rapport
Un nom de fichier est créé en combinant les éléments suivants. Chaque élément est séparé par un trait de soulignement (_).
Nom du fichier de tâche_ID de la tâche (8 chiffres)_Date et heure de sortie de la tâche*1_type de rapport*2*3
(Exemple : sampleA_00002107_250625135521_1)
*1 : Généré en "année/mois/date/heure/minute/seconde", "mois/jour/année/heure/minute/seconde", ou "jour/mois/année/heure/minute/seconde" en fonction de votre région.
*2:
Rapport d'image de la tâche terminé : numéro séquentiel tel que 1, 2 ou 3 (les rapports sont divisés en 1 000 pages et attribués à des numéros séquentiels).
Rapport sur les images hors limites : err
Résultat du décodage : aucun.
*3 : pour les rapports d'erreur avec une tâche en cours, le nombre d'erreurs survenues pendant que la tâche était en cours est ajouté.
(Exemple : sampleA_00002108_250625135522_err_1)
Procédure de configuration
1
Cliquez sur le [Report] de la tâche à vérifier.

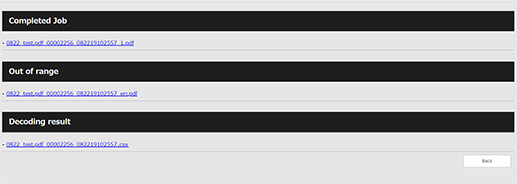

L'écran de confirmation des différents rapports s'affiche.
2
Cliquez sur le nom du fichier pour consulter les rapports d'inspection automatique.
3
Le rapport s'affiche.
Le rapport peut être téléchargé sur un ordinateur.
La date et l'heure d'inspection et le niveau d'inspection sont affichés dans le fichier PDF d'un rapport. Pour en savoir plus sur chaque élément, voir Vérification du rapport d'inspection automatique dans PDF.
Les types de rapports affichés sont les suivants.
Écran | Description |
|---|---|
[Completed Job] | Rapport d'impressions conformes au niveau d'inspection. Un rapport est créé au format PDF. |
[Out of range] | Rapport d'impressions non conformes au niveau d'inspection. Un rapport est créé au format PDF. |
[Decoding result] | Rapport du nombre ou du résultat de décodage des codes-barres. Un rapport est créé au format CSV. |
Pour info
- Pour en savoir plus sur l'affichage des rapports [Completed Job] et [Out of range], voir Fichiers PDF pour le rapport d'image sur les tâches terminées et le rapport d'image hors plage.
