[Diagnóstico de imagen]
Descripción general
Este sistema puede ejecutar un diagnóstico para detectar las causas de diferentes defectos en las imágenes, incluidas líneas y manchas (contornos blancos y de color, manchas y marcas en blanco y negro) utilizando la función de [Diagnóstico de imagen]. Es posible entonces realizar varios ajustes según los resultados del diagnóstico para intentar mejorar la estabilidad de la calidad de imagen.
Se recomienda realizar el diagnóstico de imagen una vez al día después de encender el sistema.
[Diagnóstico de imagen] tiene estos 2 tipos.
[Diagnóstico simple]: impresión de los gráficos de bandas horizontales y verticales y del gráfico básico de diagnóstico de imagen del dispositivo, escaneado del gráfico con la Intelligent Quality Optimizer IQ-501 y realización de un [Diagnóstico simple].
[Diagnóstico detallado]: Emitir un gráfico detallado de opciones de diagnóstico desde el dispositivo, escanear el gráfico con la Intelligent Quality Optimizer IQ-501, realizar un [Diagnóstico detallado], y si se encuentra alguna anomalía en las imágenes, ajustar en consecuencia.
NOTA
- [Diagnóstico de imagen] no se visualiza de forma predeterminada. Para utilizar esta configuración, póngase en contacto con el servicio de asistencia técnica.
NOTA
- Para utilizar esta función es necesario disponer de la opción Intelligent Quality Optimizer IQ-501.
Sugerencias
- Realice el [Diagnóstico de imagen] utilizando el mismo papel que se ha utilizado para registrar la densidad objetivo de la densidad máxima.
- Cuando se completan el diagnóstico y el análisis de imagen, se generan "datos de diagnóstico de análisis" y "datos de diagnóstico de imagen de escáner". Los datos de diagnóstico generados se pueden enviar al representante del servicio al cliente como un registro. Para obtener más información sobre el envío de registros, consulte [Permiso envío imagen error]o póngase en contacto con su representante del servicio al cliente.
- El número de hojas de gráfico impresas para cada diagnóstico se incluyen en el contador de impresiones.
Referencia
- Para obtener más información sobre los tipos de gráficos y el número de copias de salida para el [Diagnóstico simple] y el [Diagnóstico detallado], consulte ¿Qué significa [Diagnóstico de imagen]?.
Establezca el vínculo entre el [Diagnóstico simple] y el [Diagnóstico detallado]
Configurado para realizar automáticamente un [Diagnóstico detallado] cuando se detecta una anomalía en el [Diagnóstico simple].
También puede establecer el estándar de inspección (nivel de diagnóstico) para el [Configuración del nivel diagnóstico].
Procedimiento
1
Pulse [Ajuste] en la pantalla [UN.PRINC.].
2

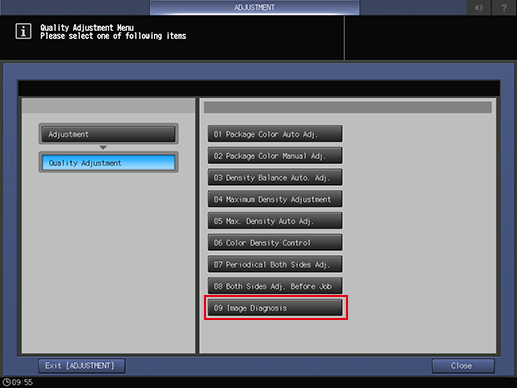

Pulse [Ajuste de calidad] - [Diagnóstico de imagen].
Para obtener más información, consulte ¿Qué significa [Diagnóstico de imagen]?.
3

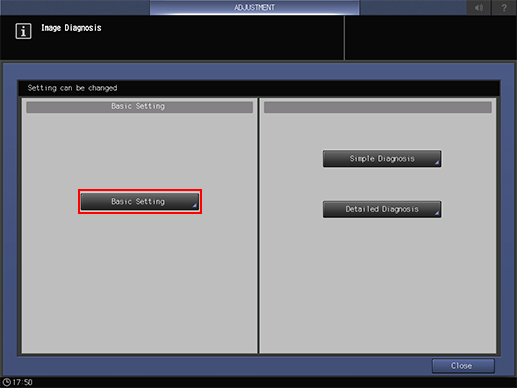

Pulse [Configuración básica].
4

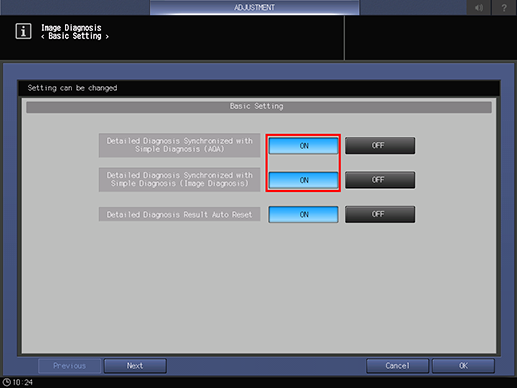

Cambie [Diagnóstico detallado sincronizado con diagnóstico simple (AQA)] y [Diagnóstico detallado sincronizado con diagnóstico simple (diag. de imagen)] a [Activado].
NOTA
- Los criterios de inspección (nivel de diagnóstico) se deben establecer de antemano para realizar un [Diagnóstico detallado sincronizado con diagnóstico simple (AQA)]. Para obtener más información, póngase en contacto con el servicio de asistencia técnica.
5
Si no desea conservar el resultado de [Diagnóstico detallado] y desea restablecerlo automáticamente, configure [Activado] utilizando [Recon. auto. resul. diagnóstico det.].
6
Pulse [Cambiar] en [Configuración del nivel diagnóstico] para ajustar el estándar de inspección (nivel de diagnóstico). Para obtener más información sobre cada elemento, consulte Procedimiento de configuración.
7
Pulse [Aceptar].
Ejecutar [Diagnóstico de imagen]: [Diagnóstico simple]
Imprima el gráfico y realice una [Diagnóstico de imagen] simple utilizando la Intelligent Quality Optimizer IQ-501.
Procedimiento
1
Pulse [Ajuste] en la pantalla [UN.PRINC.].
2

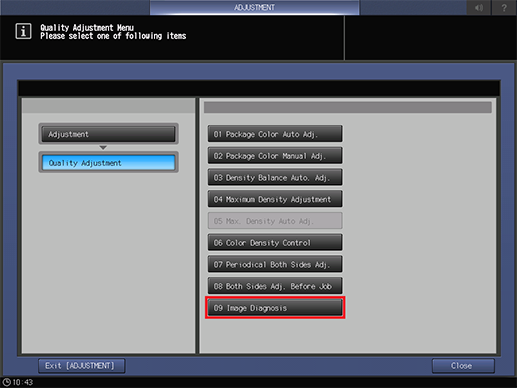

Pulse [Ajuste de calidad] - [Diagnóstico de imagen].
Para obtener más información sobre [Diagnóstico de imagen], consulte ¿Qué significa [Diagnóstico de imagen]?.
3
Pulse [Diagnóstico simple].
4

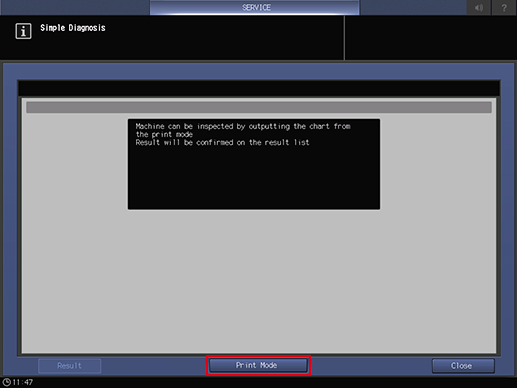

Pulse [Modo impresión].
5

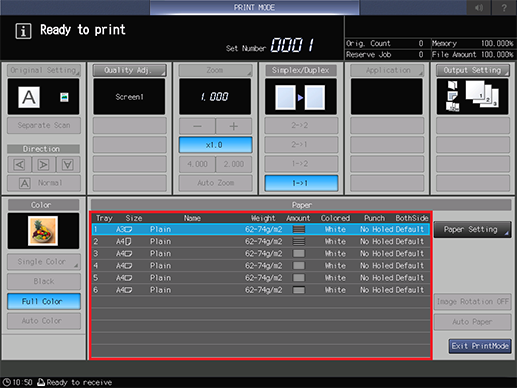

Seleccione el tamaño de papel para el gráfico.
Cargue papel de una anchura de 279,4 mm o más, y una longitud de 420,0 mm a 487,7 mm, en la bandeja y seleccione el botón de esa bandeja.
6
Pulse Inicio en el Panel de control.
Se imprimen gráficos y se muestra el [< Resultado diagnóstico imagen simple >].
7
Compruebe el [< Resultado diagnóstico imagen simple >].
Los elementos en los que se han detectado anomalías se muestran en [Se recomienda diagn. detall.]. Se recomienda realizar el [Diagnóstico detallado] pulsando [Ejec.Diagn.Imag.Detallado].
Pulse [Resultado] en la pantalla [Diagnóstico simple] para comprobar los resultados de diagnósticos anteriores.
8
Para imprimir los resultados del diagnóstico, pulse [Imprimir informe].
Ejecutar [Diagnóstico de imagen]: [Diagnóstico detallado]
Imprima el gráfico y realice un [Diagnóstico de imagen] detallado utilizando la Intelligent Quality Optimizer IQ-501. Los ajustes se ejecutan automáticamente si se genera una imagen anómala.
Procedimiento
1
Pulse [Ajuste] en la pantalla [UN.PRINC.].
2
Pulse [Ajuste de calidad] - [Diagnóstico de imagen].
Para obtener más información sobre [Diagnóstico de imagen], consulte ¿Qué significa [Diagnóstico de imagen]?.
3

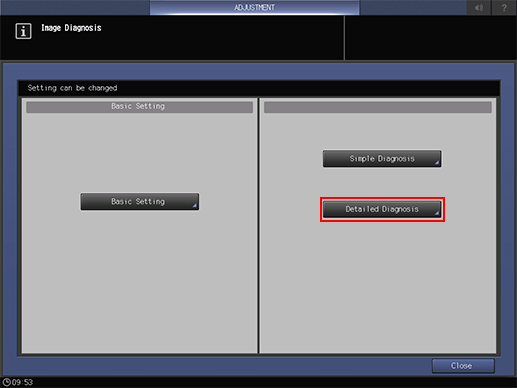

Pulse [Diagnóstico detallado].
4

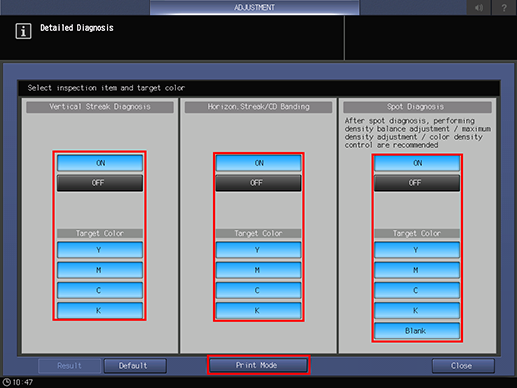

Seleccione el elemento que desee diagnosticar y pulse [Modo impresión].
Después de seleccionar [ACTIVAR] para el elemento de diagnóstico, seleccione como mínimo 1 color en [Color de destino].
Si se selecciona [Predeterminado], se seleccionará[ACTIVAR] y [Color de destino] para cada opción de diagnóstico.
5
Seleccione el tamaño de papel para el gráfico.
Cargue papel de una anchura de 279,4 mm o más, y una longitud de 420,0 mm a 487,7 mm, en la bandeja y seleccione el botón de esa bandeja.
6
Pulse Inicio en el Panel de control.
Se imprime el gráfico de los elementos de diagnóstico seleccionados en el paso 4 y se visualiza el [Resultado diagnóstico detallado].
7

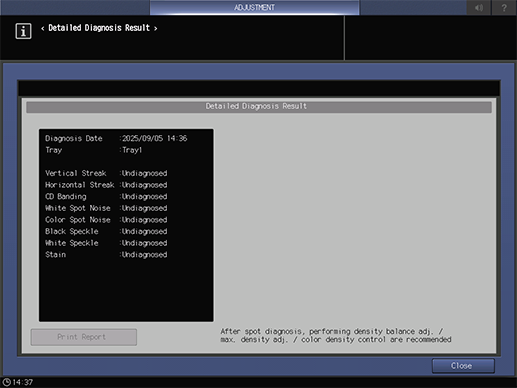

Compruebe el [Resultado diagnóstico detallado].
[Autocorrecc. acabada]: elemento con diagnóstico completado. Compruebe el papel de salida.
[Sin diagnóstico]: opciones de diagnóstico no seleccionadas en el paso 4.
Cuando se completan el diagnóstico y el análisis de imagen, se generan datos de diagnóstico de análisis y datos de diagnóstico de imagen de escáner. Los resultados de diagnóstico generados se envían al representante del servicio al cliente en forma de registro, si así lo permite la configuración. Para obtener más información sobre el envío de registros, consulte [Permiso envío imagen error]o póngase en contacto con su representante del servicio al cliente.
8
Para comprobar la calidad de la imagen después de [Diagnóstico detallado], imprima un gráfico de referencia AQA.
9
Compruebe la calidad de la imagen.
