[Gestion.imag.ref.]
Descripción general
Inspección automática es una función que permite comparar la imagen de referencia registrada con la imagen de destino y detectar problemas en el papel de salida.
[Gestion.imag.ref.] permite registrar o gestionar la imagen de referencia para la inspección automática.
También permite definir un área que no se someta a la inspección automática o comprobación secuencial.
Pueden consultarse imágenes de referencia con el Panel táctil del sistema o con las Web Utilities de la Unidad de inspección automática UK-301.
NOTA
Para utilizar esta función son necesarias todas las opciones siguientes.
- Unidad Intelligent Quality Care IQ-501
- Unidad de inspección automática UK-301
- Unidad de relé RU-702
- Kit de interfaz de vídeo VI-514
- Kit de interfaz de vídeo VI-515
Sugerencias
- Para realizar una inspección automática, registre imágenes de referencia registradas en la [Lista de imágenes de referencia 1]. Se recomienda registrar las imágenes utilizadas con frecuencia en la [Lista de imágenes de referencia 1].
- Recomendamos registrar las imágenes de uso poco frecuente en la [Lista de imágenes de referencia 2].
- Es posible registrar hasta 1.000 imágenes de referencia. Es posible que no pueda registrar el número máximo de imágenes dependiendo del tamaño de papel escaneado.
- El [Nombre de la imagen de referencia] de la imagen utilizada previamente para la inspección automática está marcado con un icono redondo amarillo.
Referencia
- Para obtener más información sobre cómo se registra una imagen de referencia, consulte [Secuencia de impresión].

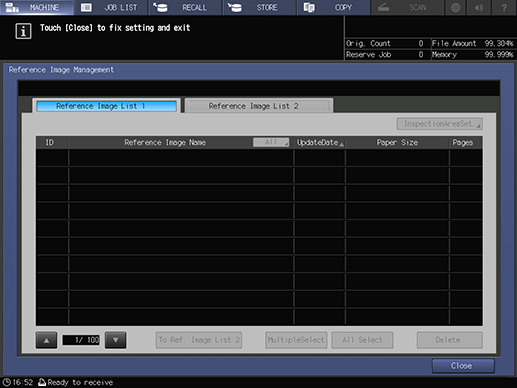

Elementos de configuración
Acceso en pantalla
Panel táctil - [UN.PRINC.] - [Gestion.imag.ref.]
Elemento de configuración | Descripción |
|---|---|
[Lista de imágenes de referencia 1] | Muestra las imágenes de referencia registradas en la [Lista de imágenes de referencia 1]. |
[Lista de imágenes de referencia 2] | Muestra las imágenes de referencia registradas en la [Lista de imágenes de referencia 2]. |
Define un área para inspeccionar la imagen de referencia seleccionada. Solo aparece en la [Lista de imágenes de referencia 1]. | |
[Selec.múltiple] | Para seleccionar al mismo tiempo varias filas, pulse primero esta tecla y seleccione una imagen de referencia. Si vuelve a pulsar esta tecla, se libera la selección. Cuando se seleccionan varias imágenes, no se puede mover la lista ni definir el área de inspección. |
[Selec.todo] | Selecciona todas las imágenes de referencia. Para anular las selecciones, pulse [Selec.múltiple]. |
