¿Qué es el sensor de material?

Descripción general
¿Qué es un Sensor de material inteligenteIM-101?
Acerca de la medición del papel
Comprobación del estado del Sensor de material inteligenteIM-101.

Descripción general

Las principales funciones del sensor de material se indican a continuación.

  • Función de detección automática de tipo/peso de papel

  • Función de recomendación de perfil de papel registrado (función de búsqueda avanzada)

El sensor de material es el Sensor de material inteligenteIM-101 opcional.

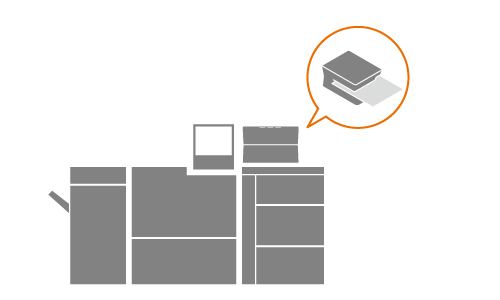

¿Qué es un Sensor de material inteligenteIM-101?

El Sensor de material inteligenteIM-101 es un dispositivo opcional utilizado para medir el papel. Este dispositivo permite medir características como el tipo y el peso del papel cuando se inserta el papel de impresión en el dispositivo.

NOTA

Si se colocan objetos sobre el Sensor de material inteligenteIM-101 o se lo instala en los siguientes lugares, pueden producirse fallos.

  • Ubicaciones no niveladas o inestables y que presenten riesgo de caída
  • Ubicaciones expuestas a la luz solar directa
NOTA
  • Si el cable de conexión del Sensor de material inteligenteIM-101 opcional se conecta o desconecta mientras la máquina está encendida, se produce un fallo. Para conectarse o desconectarse de la máquina, asegúrese de comprobar que el Interruptor de alimentación secundario de la máquina esté apagado.
Sugerencias
  • Para obtener más información sobre cómo se instala el Sensor de material inteligenteIM-101, póngase en contacto con el representante del servicio al cliente. Para obtener más información sobre cómo cambiar la ubicación de instalación o cómo desinstalar el sensor, póngase también en contacto con el servicio de asistencia técnica.
Referencia

Acerca de la medición del papel

Para medir papel utilizando el Sensor de material inteligenteIM-101, están disponibles las siguientes opciones.

  • [Medición papel]

  • [Configuración pap.]

  • [R./el.conf.pap.]

Comprobación del estado del Sensor de material inteligenteIM-101.

El estado del Sensor de material inteligenteIM-101 puede consultarse en el Piloto indicador de estado.

LED ALIMENTACIÓN (estado de alimentación/izquierda)

LED PREPARADO (estado de funcionamiento/centro)

LED ERROR (error/derecha)

Luz azul: encendido.

Luz azul: preparado para medir.

Luz naranja: se ha producido un error.

Luz apagada: sensor desactivado.

Luz verde amarilla: realizando medición

Desactivado: Normal

Si se muestran los mensajes de error siguientes en el Panel táctil, siga las instrucciones para tomar las medidas necesarias.

Mensaje de error

acción

[Se ha producido un error durante la medición del papel. Vuelva a medir]

Cierre el cuadro de diálogo y repita la medición.

[Retire el papel del sensor de material]

Saque el papel del Sensor de material inteligenteIM-101. Además, compruebe si hay algún material extraño en el sensor de lectura del papel.

[No se detectó el sensor de material]

Para volver a conectar el Sensor de material inteligenteIM-101 con la máquina, asegúrese de hacerlo en el siguiente orden.

1. Conecte el Cable de alimentación.

2. Conecte el Cable USB.

Si conecta primero el Cable USB, es posible que no se puedan solucionar los errores.

[Detectada desconexión cable alimentac. Vuelva a conectar cable USB después de conectar el cable de alimentación]
