[PlegTripleMúlt]
Descripción general
Configure el ajuste para aplicar la función de plegado tríptico multihoja al papel.
Las pantallas que se muestran y las opciones de ajuste seleccionables varían en función de los dispositivos opcionales instalados en el sistema.
[Objeto válido] no se puede cambiar en [Todas hoj.] porque tiene valor fijo.
NOTA
- Para configurar el [PlegTripleMúlt], deben estar instaladas la Unidad de acabado FS-532 con Unidad de grapado de lomos SD-506 o la Unidad de grapado de lomos SD-510.
NOTA
- Para ajustar el [Hendidura] se necesita la Unidad de grapado en el lomo SD-513 con la Unidad de hendidura CR-101 instalada.
- Para ajustar el [Corte lateral] se necesita la Unidad de grapado en el lomo SD-513 con la Unidad de corte TU-503 instalada.
NOTA
- Solo se pliega 1 hoja para realizar la hendidura. No hay plegado múltiple.
- La posición de plegado y la posición de hendidura podrían estar desalineadas según el peso del papel. En ese caso, ajuste la posición de hendidura para que coincida con la posición de plegado. Para obtener más información, consulte [Ajuste de SD] (Unidad de grapado en el lomo SD-513).
NOTA
- Solo se pliega 1 hoja para realizar el corte lateral. No hay plegado múltiple.
- Si se combina el [Corte lateral] con el plegado tríptico, podrían producirse arrugas según el tipo de papel.
- Si se combina [Corte lateral] con plegado tríptico y [Hendidura], podría romperse la parte próxima a las arrugas. Si aparecen arrugas en cualquiera de los casos, reduzca el valor de corte lateral, ya que las arrugas se forman fácilmente cuando el valor de corte lateral es de 20 mm/0,787" o más.
Referencia
- Para obtener más información sobre [PlegTripleMúlt], consulte ¿Qué significa [Pleg.3 múlt.]?.
Opciones de ajuste (con la Unidad de grapado de lomos SD-506/Unidad de acabado FS-532 instalada)
Elemento de configuración | Descripción | |
|---|---|---|
[PlegTripleMúlt] | [Activ.] | Se ejecuta la función de plegado tríptico multihoja para el papel. |
[Desact.] | No se ejecuta la función de plegado tríptico multihoja para el papel. | |
[Objeto válido] | [Objeto válido] no se puede cambiar en [Todas hoj.] porque tiene valor fijo. | |
[Función desac.] | Desactiva la función, pero mantiene la información definida. | |

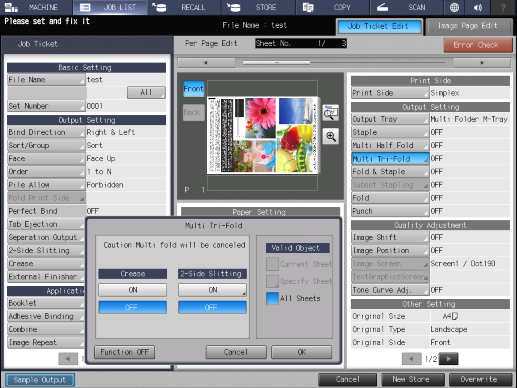

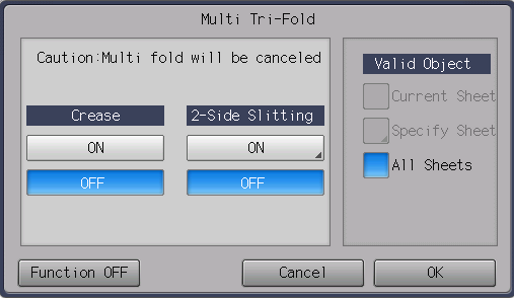

Opciones de ajuste (con la Unidad de grapado en el lomo SD-513 instalada)
Elemento de configuración | Descripción | ||
|---|---|---|---|
[Hendidura] |  | [Activado] | Crea hendiduras solo en las portadas para plegado triple múltiple. |
[Desactivado] | No se realiza hendidura. | ||
[Corte lateral] |  | [Activado] | Corte lateral en los 2 bordes del papel. Están disponibles las opciones [Corte lateral] y [Offset resp.a port.]. |
[Desactivado] | No hay corte lateral en los 2 bordes del papel. | ||
[Objeto válido] | [Objeto válido] no se puede cambiar en [Todas hoj.] porque tiene valor fijo. | ||
[Función desac.] | Desactiva la función, pero mantiene la información definida. | ||
Procedimiento de configuración
Para definir [Corte lateral] y [Offset resp.a port.] en corte lateral.
1
Pulse [Activado] en [Corte lateral].
Se visualiza la pantalla de configuración.
2
Seleccione [(1)] o [(2)] de [Corte lateral] y utilice el teclado en pantalla para introducir el valor del corte lateral.
Rango: de 8,0 mm a 26,0 mm
Si se pulsa [,]/[+] se aumenta o reduce el valor numérico en pasos de 0,1 mm.
Utilice [+ / -] para definir el signo positivo o negativo del valor numérico.
Si la diferencia de valor del corte lateral entre [(1)] y [(2)] es 10,0 mm o más, no se puede introducir el valor.
3
Seleccione [Offset resp.a port.] y utilice en teclado en pantalla para introducir el valor del corte lateral de la tripa para la portada.
Rango: de -1,0 mm a 1,0 mm
Si se pulsa [,]/[+] se aumenta o reduce el valor numérico en pasos de 0,1 mm.
4
Pulse [Aceptar].
