Reinigen des Glases des Spektralphotometers des Intelligent Quality Optimizers IQ-501

Wenn das Glas des Spektralphotometers des Intelligent Quality Optimizers IQ-501 gereinigt werden muss, wird die folgende Meldung am Touch Display angezeigt.

[Reinigen Sie das Glas des Spektral-photometers gemäß der Anleitung. Wenn diese Meldung häufig angezeigt wird, wenden Sie sich an Ihren Serviceanbieter.]

Wenn die Meldung angezeigt wird, führen Sie die folgenden Schritte durch, um das Glas des Spektralphotometers zu reinigen.

1

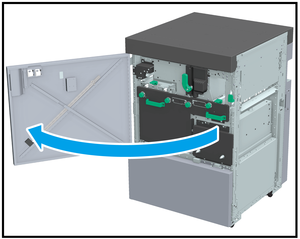

Öffnen Sie die Frontklappe des Intelligent Quality Optimizers.

2

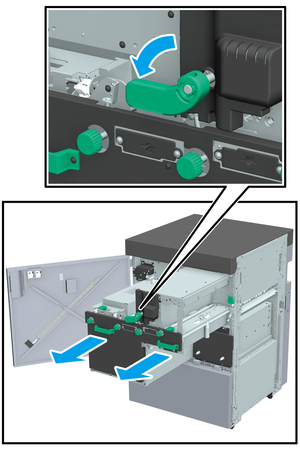

Drehen Sie Drehknopf Hebel [IQ7] gegen den Uhrzeigersinn, greifen Sie den Griff [IQ8] (2 Stellen) und ziehen Sie den Transportbereich heraus.

3

Öffnen Sie den Hebel [IQ9].

4

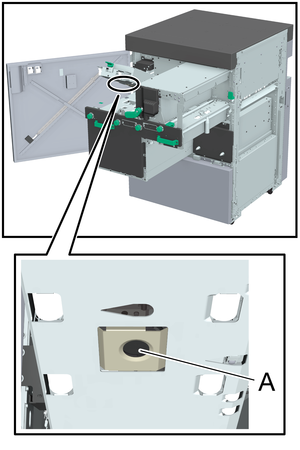

Wischen Sie das Glas des Spektralphotometers (A in der Abbildung) mit einem fusselfreien Vliestuch ab.

• Verwenden Sie für die Reinigung keinen Alkohol und kein Wasser.

HINWEIS

• Berühren Sie das Glas des Spektralphotometers nicht mit Ihren Händen oder Fingern.

5

Schließen Sie den Hebel [IQ9].

6

Halten Sie den Griff [IQ8] (2 Stellen) fest und drücken Sie den Transportbereich in das System. Bringen Sie dann den Hebel [IQ7] wieder in seine Grundstellung.

7

Schließen Sie die Frontklappe des Intelligent Quality Optimizers.

• Wenn der Papierstaub durch den Reinigungsvorgang beseitigt wurde, wird die Meldung ausgeblendet. Das System kann jetzt wieder verwendet werden.

• Wenn die Meldung nach dem Schließen der Frontklappe des Intelligent Quality Optimizers nicht ausgeblendet wird, reinigen Sie das Glas des Spektralphotometers erneut.

• Wenn die Meldung auch nach einer erneuten Reinigung nicht ausgeblendet wird, wenden Sie sich an Ihren Servicetechniker.
