[List of Auto Image Inspection Report]
Überblick
Rufen Sie eine Liste der Berichte für die automatische Inspektion auf.
Mit dieser Funktion können Sie die Informationen zum erkannten Fehler sowie den detaillierten Bericht für die automatische Inspektion einsehen.
HINWEIS
Um einen Bericht für die automatische Inspektion zu erstellen, führen Sie eine automatische Inspektion durch, indem Sie eine der folgenden Einstellungen vornehmen:
- Setzen Sie [Allgemeine Einstellung] - [Bericht f.automat.Inspektion erstellen] von [Benutzereinstellung] oder [Administratoreinstellung] auf [EIN].
- Stellen Sie [Bericht f.automat.Inspektion erstellen] unter [IQ-Funktionseinst.] auf [EIN] ein.
Tipps
- Jobs, bei denen ein Fehler erkannt wurde, werden rot gekennzeichnet.
- Wenn [HDD Usage] der Automatischen Inspektionseinheit UK-301 100% erreicht, können keine weiteren Berichte für die automatische Inspektion erstellt werden. Wenn die Festplattenbelegung 90 % überschreitet, werden die ältesten Berichte für die automatische Inspektion automatisch gelöscht, bis die Belegung unter 80 % sinkt. Wenn die Anzahl der Elemente unter [List of Auto Image Inspection Report] 270.000 übersteigt, werden die ältesten Berichte für die automatische Inspektion automatisch gelöscht, bis die Anzahl der Elemente in der Liste 240.000 erreicht.
- Streifen, Flecken oder die Inspektionsergebnisse von [Barcode Area] und [Serial No. Area] werden nicht standardmäßig angezeigt. Wenn Sie diese Einstellung verwenden möchten, wenden Sie sich bitte an den Servicetechniker.
Referenz
- Ausführliche Informationen über [NIC-Einst.f.autom.Insp.] finden Sie hier: [NIC-Einst.f.autom.Insp.].

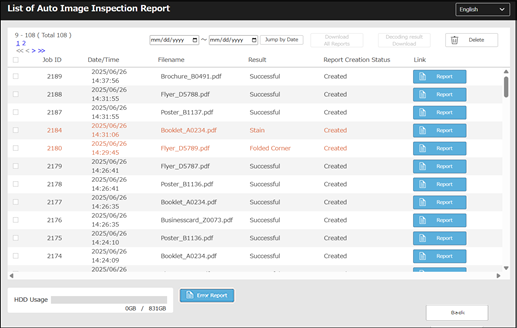

[List of Auto Image Inspection Report] ermöglicht die Überprüfung der folgenden Elemente.
Funktion | Beschreibung |
|---|---|
[Job ID] | ID des Jobs, für den die automatische Inspektion durchgeführt wurde. |
[Date/Time] | Datum und Uhrzeit, zu dem/der der Job ausgegeben wurde. |
[Filename] | Dateiname des Jobs, für den die automatische Inspektion durchgeführt wurde. |
[Result] | Ergebnis der automatischen Inspektion. Wenn ein Bild außerhalb des Bereichs liegt, wird sein Faktor angezeigt. |
[Report Creation Status] | Ermöglicht die Prüfung der Berichtserstellungsstatus. Wenn die Erstellung nicht abgeschlossen wurde, können die Details nicht im [Report] angezeigt werden. |
Einstellungselemente
Einstellungselement | Beschreibung |
|---|---|
[Japanese] / [English] | Wählt die Anzeigesprache aus. Klicken Sie auf dieses Element, um die gewünschte Option in der angezeigten Menüliste auszuwählen. |
Seitenzahl (1 2...) | Zeigt den Jobverlauf für die ausgewählte Seitenzahl an. Pro Seite werden bis zu 100 Jobverläufe angezeigt. Die Nummer der aktuell angezeigten Seite ist unterstrichen. |
[Jump by Date] | Filtert den Jobverlauf nach Datum, um eine Liste anzuzeigen. Wählen Sie das Startdatum über die Kalender-Schaltfläche auf der linken Seite und das Enddatum über die Kalender-Schaltfläche auf der rechten Seite aus und klicken Sie dann auf [Jump by Date], um den Jobverlauf für den festgelegten Zeitraum anzuzeigen. Um die Filterung aufzuheben, wechseln Sie einmal zu einem anderen Bildschirm, und öffnen Sie dann erneut den Bildschirm [List of Auto Image Inspection Report]. |
[Download All Reports] | Lädt die Berichte der Jobs herunter, deren Kontrollkästchen aktiviert sind. Die Berichte werden nacheinander jeweils als einzelne Datei heruntergeladen. |
[Decoding result Download] | Lädt die Dekodierungsergebnisse, deren Kontrollkästchen aktiviert sind, zusammen in einer einzelnen ZIP-Datei herunter. |
[Delete] | Löscht den Bericht des Jobs, dessen Kontrollkästchen aktiviert ist. |
[Report] | Damit wird der Bildschirm aufgerufen, in dem die Informationen für [Completed Job], [Out of range] oder [Decoding result] überprüft werden können. |
[Error Report] | Zeigt die Berichtsliste eines Fehlers an, der während der Job-Ausführung aufgetreten ist. Ein Bericht wird als PDF-Datei ausgegeben und automatisch gelöscht, nachdem der Job fertiggestellt wurde. Dieses Element wird nicht angezeigt, wenn kein Fehler aufgetreten ist. |
- Über den Namen der Berichtsdatei
Ein Dateiname wird aus einer Kombination der folgenden Elemente erstellt. Die einzelnen Elemente werden durch einen Unterstrich (_) voneinander getrennt.
Job-Dateiname_Job-ID (8 Ziffern)_Datum und Uhrzeit der Job-Ausgabe *1_Berichtstyp*2*3
(Beispiel: MusterA_00002107_250625135521_1)
*1: Wird je nach Region im Format "Jahr/Monat/Datum/Stunde/Minute/Sekunde", "Monat/Tag/Jahr/Stunde/Minute/Sekunde" oder "Tag/Monat/Jahr/Stunde/Minute/Sekunde" erstellt.
*2:
Bericht für die Bilder von abgeschlossenen Jobs: Fortlaufende Nummer wie 1, 2 oder 3 (Berichte werden in 1.000 Seiten unterteilt und fortlaufenden Nummern zugewiesen).
Bericht für Bilder mit einer Bereichsüberschreitung: err
Dekodierungsergebnis: Keine.
*3: Bei Fehlerberichten während eines laufenden Jobs wird die Anzahl der Fehler, die bei laufendem Job aufgetreten sind, hinzugefügt.
(Beispiel: MusterA_00002108_250625135522_err_1)
Einstellungsvorgang
1
Klicken Sie auf [Report] für den Job, den Sie überprüfen möchten.
Der Bestätigungsbildschirm verschiedener Berichte wird angezeigt.
2
Klicken Sie auf den Dateinamen, um automatische Inspektionsberichte aufzurufen.
3
Der Bericht wird angezeigt.
Der Bericht kann auf einen Computer heruntergeladen werden.
Das Datum/die Uhrzeit der Inspektion und die Inspektionsstufe werden in der PDF-Datei eines Berichts angezeigt. Ausführliche Informationen über die einzelnen Elemente finden Sie hier: Überprüfen des Berichts für die automatische Inspektion als PDF.
Es werden folgende Arten von Berichten angezeigt.
Anzeige | Beschreibung |
|---|---|
[Completed Job] | Bericht für Ausdrucke, die der Inspektionsstufe entsprechen. Ein Bericht wird im PDF-Format erstellt. |
[Out of range] | Bericht für Ausdrucke, die nicht der Inspektionsstufe entsprechen. Ein Bericht wird im PDF-Format erstellt. |
[Decoding result] | Bericht mit der Anzahl oder dem Ergebnis der Strichcode-Dekodierung. Ein Bericht wird im CSV-Format erstellt. |
Referenz
- Ausführliche Informationen zum Aufrufen der Berichte [Completed Job] und [Out of range] finden Sie hier: PDF-Dateien für den Bericht für Bilder von abgeschlossenen Jobs und den Bericht für Bilder mit einer Bereichsüberschreitung.
