[Vergröß.jus. Querrichtung]
Überblick
Passen Sie die Druckvergrößerung in Querrichtung beim Drucken an.
Sie können Anpassungen vornehmen, so dass das Testmuster eines Diagramms mit der korrekten Vergrößerung ausgegeben wird.
Referenz
- Ausführliche Informationen über die Markierung
, die auf die Vorderseite des Diagramms gedruckt wird, finden Sie hier: Über Diagramme.
Einstellungsvorgang (Beim Anpassen der Vorderseite)
1
Drücken Sie auf [DruckerVergr.Querricht.].
2
Drücken Sie auf [Druckmodus].
3
Drücken Sie auf [1->1].
4
Legen Sie Papier im Format A3 w oder 11 e 17 w in ein Fach ein und wählen Sie dann dieses Fach aus.
5
Drücken Sie auf Start am Bedienfeld.
Ein Diagramm wird ausgegeben.
6
Messen Sie die Vergrößerung in senkrechter Richtung zur Papiereinzugsrichtung anhand der Skala.
Standardwert: ^ 0,5% oder weniger, innerhalb von 1 mm für 190 mm
7
Wenn Justagen erforderlich sind, drücken Sie auf [Ende Druckmod.], um zum Einstellungsbildschirm zurückzukehren.
8

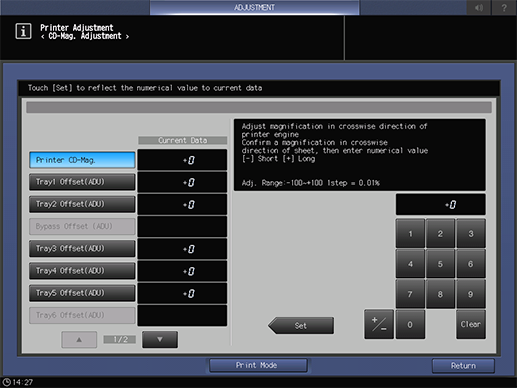

Geben Sie den numerischen Wert über die Bildschirmtastatur oder mit der Zifferntastatur am Bedienfeld ein.
Verwenden Sie [+ / -], um das Vorzeichen (Plus oder Minus) des numerischen Werts auszuwählen. Zum Ändern von [Aktuelle Daten] drücken Sie auf [Einstellen].
[Just.-Bereich:-100~+100 1 Schritt = 0,01 %]
9
Wiederholen Sie die Schritte 2 bis 8, bis das gewünschte Ergebnis erreicht ist.
Einstellungsvorgang (Beim Anpassen der Rückseite)
1
Drücken Sie die Auswahltaste des Justage-Ziels, um die Justage vorzunehmen.
Beispiel: Drücken Sie für Fach 1 auf [Kas1 Offset(ADU)].
2
Drücken Sie auf [Druckmodus].
3
Drücken Sie auf [1->2].
4
Legen Sie Papier im Format A3 w oder 11 e 17 w in das Papierfach ein, das im Schritt 1 für die Justage festgelegt wurde, und wählen Sie dieses Papierfach aus.
5
Drücken Sie auf Start am Bedienfeld.
Ein Diagramm wird ausgegeben.
6
Messen Sie die Vergrößerung in senkrechter Richtung zur Papiereinzugsrichtung auf der Rückseite anhand der Skala.
Die Seite, auf die die Markierung
nicht aufgedruckt ist, ist die Rückseite.Standardwert: ^ 0,5% oder weniger, innerhalb von 1 mm für 190 mm
7
Wenn Justagen erforderlich sind, drücken Sie auf [Ende Druckmod.], um zum Einstellungsbildschirm zurückzukehren.
8
Geben Sie den numerischen Wert über die Bildschirmtastatur oder mit der Zifferntastatur am Bedienfeld ein.
Verwenden Sie [+ / -], um das Vorzeichen (Plus oder Minus) des numerischen Werts auszuwählen. Zum Ändern von [Aktuelle Daten] drücken Sie auf [Einstellen].
[Just.-Bereich:-100~+100 1 Schritt = 0,01 %]
9
Wiederholen Sie die Schritte 2 bis 8, bis das gewünschte Ergebnis erreicht ist.
