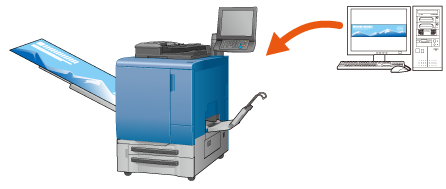

Stampa su carta banner
Se l'Unità vassoio banner MK-740 (vassoio di estensione alimentazione o vassoio di estensione uscita), l'Unità di rinforzo del vassoio di uscita per banner MK-740m (vassoio di estensione alimentazione o vassoio di estensione uscita), o l'Unità ad alta capacità LU-202XL è montata sulla macchina è possibile stampare su carta banner.
I formati e le grammature della carta banner che è possibile usare sono i seguenti.
Quando si usa l'Unità vassoio banner MK-740 (vassoio di estensione dell'alimentazione) o l'Unità di rinforzo del vassoio di uscita per banner MK-740m (vassoio di estensione dell'alimentazione):
Formato carta banner: in larghezza da 100 mm a 330,2 mm *, in lunghezza da 487,8 mm a 1200 mm / in larghezza da 3,94" a 13" *, in lunghezza da 19,2" a 47,24"
*banner di 279 mm / 10,98" o meno di larghezza potrebbe non essere stampata correttamente a seconda del tipo di carta o ambiente.Grammatura carta banner: da 128 g/m2 a 256 g/m2 / da 34 lb Bond a 68 lb Bond
Capacità vassoio: 1 foglio per carta patinata, 10 fogli per altri
Quando si usa l'Unità ad alta capacità LU-202XL:
Formato carta banner **: larghezza da 250 mm a 330,2 mm, lunghezza da 487,8 mm a 750 mm/in larghezza da 9,84" a 13" *, lunghezza da 19,2" a 29,53"
Grammatura carta banner**: da 128 g/m2 a 256 g/m2/da 34 lb Bond a 68 lb Bond
Capacità vassoio **: 500 fogli (128 g/m2/34 lb Bond) per la carta patinata, 1.000 fogli (128 g/m2/34 lb Bond) per la carta comune
**Per informazioni dettagliate sul formato carta non banner e la capacità del vassoio, fare riferimento a Formato carta disponibile per l'uso, Grammatura carta disponibile per l'uso, e Capacità carta disponibile per l'uso.
Quando l'Unità ad alta capacità LU-202XL è montata sulla macchina senza Vassoio multibypass MB-506, il vassoio di estensione dell'alimentazione dell'Unità vassoio banner MK-740 o l'Unità di rinforzo del vassoio di uscita per banner MK-740m non è utilizzato. Conservare il vassoio nel luogo appropriato.
L'Unità di rinforzo del vassoio di uscita per banner MK-740m può essere collegata solo quando è utilizzato il Vassoio di uscita OT-510 o ilFinisher FS-532.
Per utilizzare carta con lunghezza di caricamento di 487,8 mm / 19,20" o superiore nell'Unità vassoio banner MK-740 o Unità di rinforzo del vassoio di uscita per banner MK-740m, è richiesta l'impostazione da parte dell'assistenza. Contattare l'addetto all'assistenza.
Questo esempio mostra caso in cui è usata l'Unità vassoio banner MK-740 (formato carta per Larghezza (in larghezza) 330,2 mm/Larghezza (in larghezza) 13", Altezza (in lunghezza) 1200,0 mm/Altezza (in lunghezza) 47,24") nel seguente ambiente.
• Ambiente previsto
Sistema operativo | Windows 7 |
Applicazione | Adobe Acrobat XI Pro |
Driver di stampa | Driver Plug-in PS |
Controller immagine | Controller immagine IC-603 |
Opzione di alimentazione | Vassoio multibypass MB-506 |
Opzione di uscita | Vassoio di uscita OT-510, Vassoio di uscita OT-511, Finisher FS-531, Finisher FS-532, o Finisher FS-612 |
Opzione di alimentazione/uscita | Unità vassoio banner MK-740 |
*La schermata di esempio può differire dalla schermata effettiva a seconda dell'ambiente di sistema e la versione/revisione dell'applicazione.
•Workflow
PUNTO 2: Installazione del Vassoio estensione di uscita
PUNTO 4: Impostazione della carta banner
