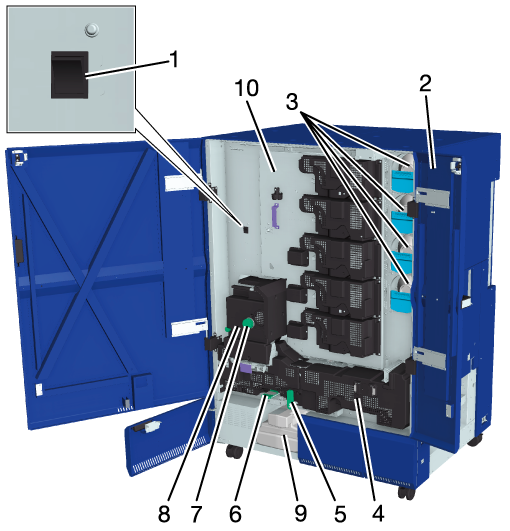

1

Interruptor de alimentación principal

Para activación/desactivación por el representante del servicio al cliente. No se debe desactivar en circunstancias normales.

2

Puerta de suministro de tóner

Abrir al sustituir el Bote de tóner.

3

Unidad de suministro de tóner (Y, M, C, K)

Tire hacia delante al sustituir el Bote de tóner. El Bote de tóner proporciona cuatro colores: amarillo (Y), magenta (M), cian (C) y negro (K).

4

Unidad de fijación de transferencia

Extraer en caso de atasco de papel. Para obtener información sobre las distintas palancas o mandos de la Unidad de fijación de transferencia, consulte la pantalla que aparece cuando se produce un atasco de papel.

5

Palanca [M1]

Cuando se produzca un atasco de papel, baje hacia la izquierda la Unidad de fijación de transferencia y extráigala y, a continuación, retire el papel.

6

Palanca [M8]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

7

Mando [M4]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

8

Unidad de fusión

Esta pieza fija la imagen formada en el papel.

9

Caja de tóner residual

Recoge el tóner residual.

10

Unidad del tambor

Esta pieza toma la forma de la imagen de copia.

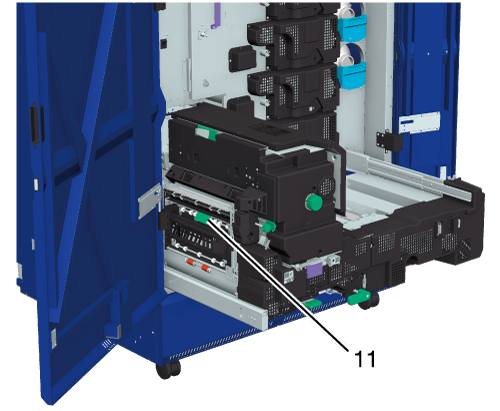

11

Palanca [M5]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.
