1

Puerta lateral izquierda

Abrir para solucionar un atasco de papel o al encender/apagar el Interruptor de alimentación principal.

2

Puerta de suministro de tóner

Abrir al sustituir el Bote de tóner.

3

Asa de la puerta de suministro de tóner

Se utiliza para abrir la Puerta de suministro de tóner.

4

Interruptor de alimentación secundario

Enciende/apaga la máquina.

5

Puerta de sustitución de la caja de tóner residual

Abrir al sustituir el Caja de tóner residual.

6

Panel táctil

Visualiza las pantallas como la de [UN.PRINC.] y permite definir las operaciones. Además, visualiza el método de funcionamiento y el método para tratar los problemas.

7

Panel de control

Se pulsa para funcionamiento y configuración.

8

Zona de trabajo WT-518 (opcional)

Instale el Panel de control.

9

Puerto USB (USB 2.0 Tipo A e 3)

Se utiliza cuando se conectan soportes de memoria externos (memoria USB, unidad de disco duro USB), un teclado, un ratón, una Unidad de autenticación AU-201S, un Sensor de material inteligenteIM-101, etc.

El Puerto USB (USB 2.0 Tipo A e 3) solo admite dispositivos de bajo consumo. Proporcione un suministro externo de potencia para aquellos dispositivos que requieren de mayor potencia.

10

Puerto de serie (RS‑232C)

Puerto reservado para el representante del servicio al cliente.

11

Puerto de red (10BASE-T, 100BASE-TX, 1000BASE-T)

Permite conectar un cable Ethernet para manejar el sistema y utilizarlo como escáner de red.

12

Puerto USB (USB3.0/2.0 Tipo A e 1)

Se utiliza cuando se conectan soportes de memoria externos (memoria USB, unidad de disco duro USB), un teclado, un ratón, una Unidad de autenticación AU-201S, un Sensor de material inteligenteIM-101, etc.

El Puerto USB (USB 3.0/2.0 Tipo A e 1) solo admite dispositivos de bajo consumo. Proporcione un suministro externo de potencia para aquellos dispositivos que requieren de mayor potencia.

13

Puerto de conexión del controlador de imagen

Se utiliza al montar todos los Controlador de imagen.

14

Puerto de conexión para kit de interfaz con vídeo

Se utiliza al montar el Controlador de imagen o el Kit de interfaz de vídeo VI-515 (opción).

*El Kit de interfaz de vídeo VI-515 (opcional) es necesario para conectar el Controlador de imagen fabricado por Fiery o Kodak y la máquina utilizando un cable.

15

Caja Cyclone

Reduce la dispersión de tóner en la máquina.

Acceda a la Caja Cyclone desde el interior de la unidad de alimentación de papel.

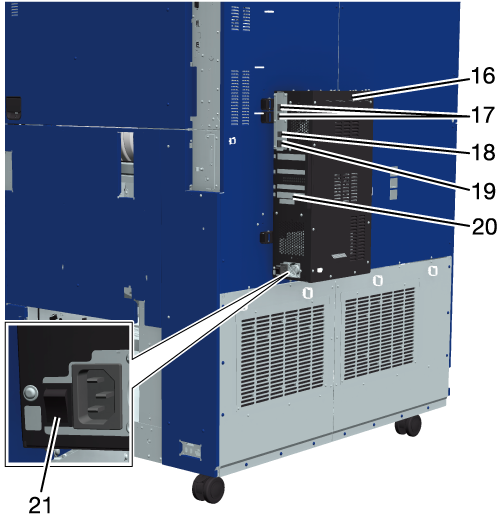

16

Controlador de imagen IC-610

Permite utilizar el sistema como un sistema de impresión.

17

Puerto de conexión de la máquina

Permite conectarse a la máquina.

18

Puerto USB (USB3.0/2.0 Tipo A e 1)

Se utiliza cuando se conectan soportes de memoria externos (memoria USB, unidad de disco duro USB) y otros.

19

Puerto de red (10Base-T, 100Base-TX, 1000Base-T)

Conecta un cable Ethernet para operar el Controlador de imagen y utilizarlo como una impresora de red.

20

Puerto USB (USB2.0 Tipo B e 1)

Conecta la máquina al ordenador mediante un cable USB y la utiliza como impresora local (solo Kit de interfaz local EK-612 ).

21

Interruptor de corriente

Enciende o apaga la Controlador de imagen.

22

Interruptor del calentador

Encienda y apague el calentador de la Unidad de alimentación de papel PF-712/Unidad de alimentación de papel PF-713.

23

Cable de alimentación

Suministra alimentación a la máquina.

24

Filtro de ozono

Recupera el ozono generado en el interior de la máquina.

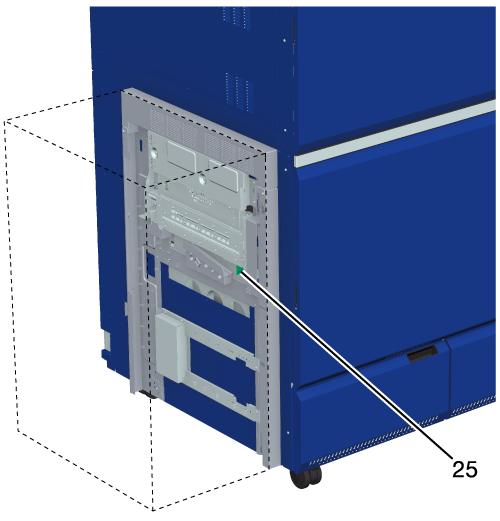

25

Palanca de apertura

Para eliminar un atasco de papel, empuje la palanca hacia atrás, abra la guía hacia abajo y retire el papel.

Acceda a la Palanca de apertura desde las opciones de la izquierda.
