Plegado y Grapado

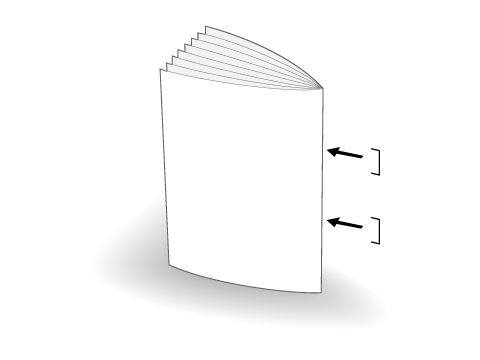

El papel se pliega a la mitad y se grapa en dos posiciones por el centro. Esta función, que permite crear un acabado de tipo revista, se utiliza para crear un documento a doble página.

Para realizar manualmente el grapado de cuadernillo o el plegado por la mitad de un original de cuadernillo, ordene las páginas del original en orden inverso después de referenciar lo siguiente.

Original folleto	Orden inverso

NOTA

Se requiere una de las opciones siguientes para utilizar esta función.

• Unidad de acabado FS-541 con la Unidad de inserción posterior PI-502 y el Unidad de grapado de lomos SD-510 instalados
• Unidad de plegado FD-503 con la Unidad de grapado de lomos SD-506 instalada en la siguiente etapa
• Unidad de plegado FD-503 con la Unidad de grapado en el lomo SD-513 instalada en la siguiente etapa

Sugerencias

• El tamaño de papel disponible o el número de hojas varía en función de los dispositivos opcionales instalados. Para obtener más información, consulte Nombres y especificaciones de piezas opcionales para salida de papel.
• Las hojas plegadas y grapadas se envían a la Bandeja plegadora.

Sugerencias

• Unidad de inserción posterior PI-502: Solo puede utilizarse como bandeja de papel la Bandeja inferior . La Bandeja superior no está disponible.
• Unidad de plegado FD-503: Solo puede utilizarse como bandeja de papel la Bandeja superior . La Bandeja inferior no está disponible.

Se realiza el plegado y grapado del papel.

1

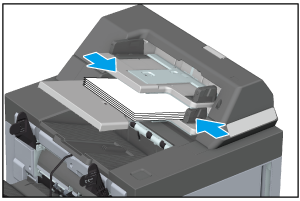

Cargue papel en la Bandeja inferior de la Unidad de inserción posterior PI-502 y alinee las Guías laterales con el papel.

• Para cargar el papel, coloque hacia arriba la superficie que quedará al exterior una vez grapado.

2

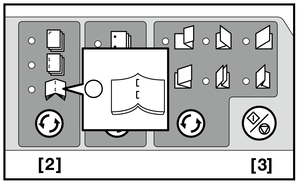

Pulse la Tecla de selección del modo de grapado [2] del Panel de control de la unidad de inserción posterior para encender la luz LED del modo de plegado y grapado.

3

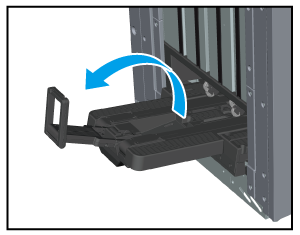

Abra la página Asa de entrega de papel de la Bandeja plegadora.

4

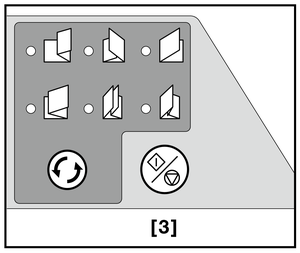

Pulse la Tecla de inicio/parada [3] para iniciar el procesamiento.

• Para detener el procesamiento, pulse de nuevo la Tecla de inicio/parada [3].

Se realiza el plegado y grapado del papel.

1

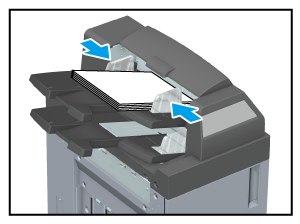

Cargue papel en la Bandeja superior de la Unidad de inserción posterior de la Unidad de plegado FD-503 y alinee las Guías laterales con el papel.

• Para cargar el papel, coloque hacia arriba la superficie que quedará al interior una vez grapado.

2

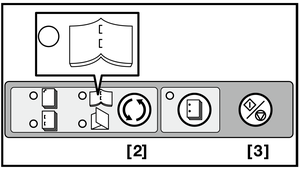

Pulse la Tecla de selección de grapado [2] del Panel de control de la unidad de inserción posterior para encender la luz LED del modo de plegado y grapado.

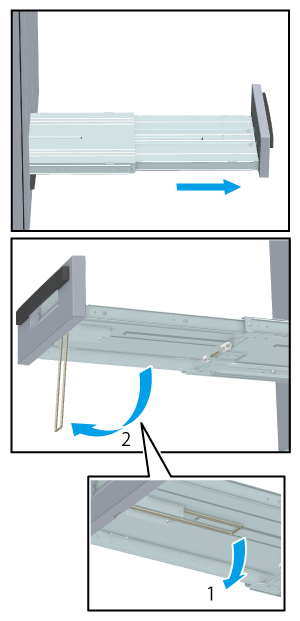

• Para el plegado y grapado, extraiga la Bandeja de encuadernación.

NOTA

• Cuando utilice la Bandeja de encuadernación de la Unidad de grapado de lomos SD-506, asegúrese de colocar el soporte debajo de la bandeja.
• Cada bandeja de salida tiene un límite de capacidad. Tenga cuidado de no exceder el límite; de lo contrario, pueden producirse problemas inesperados.
• No vuelva a empujar nunca la bandeja a su posición original si el soporte de la Bandeja de encuadernación de la Unidad de grapado de lomos SD-506 sigue colocado.

3

Pulse la Tecla de inicio/parada [3] para iniciar el procesamiento.

• Para detener el procesamiento, pulse de nuevo la Tecla de inicio/parada [3].

Sugerencias

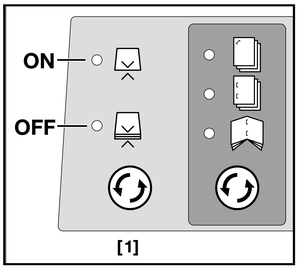

• Si la máquina se detiene porque se ha detectado doble alimentación pero en realidad esta no se ha producido, pulse la Tecla de la función de detección de alimentación múltiple [1] para encender el LED indicador de detección de doble alimentación OFF.
