[Girar/incl.]
Descripción general
Permite realizar ajustes cuando toda la imagen está girada en sentido horario o antihorario, o cuando se detecta sesgo en diagonal.
[Girar/incl.] se ajusta automáticamente al valor de compensación realizando los siguientes ajustes.
[Ajuste tabla] de [Girar/incl.]
[Ajuste tabla] de [Atrás]
Ajuste [Med.escan.]
El valor de compensación se puede ajustar manualmente.
Ejemplo de ajuste para [Girar/incl.]
[Girar]: si la imagen de la parte frontal está inclinada en sentido horario, pulse [Frontal] - [Girar] e introduzca el valor positivo. La imagen de la cara frontal girará en sentido antihorario.
[Inclinar]: si se detecta un sesgo inclinado hacia la parte superior derecha en la parte frontal de la imagen, pulse [Frontal] - [Inclinar] e introduzca el valor negativo. El sesgo se reduce y la imagen se aproxima a la forma normal.
NOTA
Estos ajustes son necesarios para utilizar esta función.
- Asigne a [Rotar/inclinar ambas caras] en [Configuración común] el valor [Habilitar].
Sugerencias
- Si se ha introducido un valor de compensación en la pantalla [Girar/incl.], aunque [Rotar/inclinar ambas caras] tenga el valor [No válido], se mantiene la información del valor de compensación. Si [Rotar/inclinar ambas caras] está ajustado a [Habilitar], el ajuste de gráfico puede realizarse con el mismo valor de compensación.
Referencia
- Para obtener más información sobre el ajuste de gráfico, consulte [Ajuste tabla] ([Girar/incl.]).
- Para obtener más información sobre el ajuste [Rotar/inclinar ambas caras], consulte [Configuración común].
Procedimiento de ajuste (ajuste de la parte [Frontal] )
Permite ajustar la rotación y la distorsión de la imagen que se va a imprimir en la parte frontal.
Prepare un gráfico de prueba para verificar un posible error de alineación entre la parte delantera y posterior antes del ajuste. Para mayor comodidad, defina un punto de referencia para medir la rotación y la distorsión en el gráfico de prueba.
1
Después de imprimir una tabla de ajuste, confirme la rotación o distorsión.
Si hay un error de alineación, avance al paso 2.
2

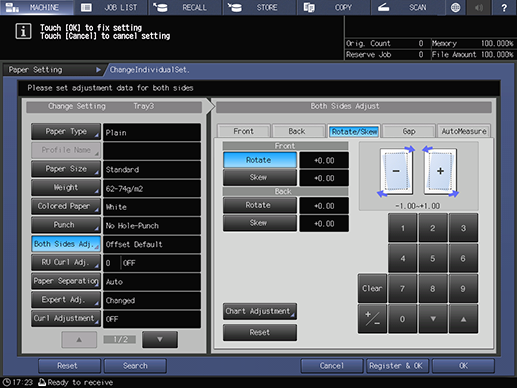

Pulse [Girar] en el [Frontal].
3
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor de ajuste positivo o negativo según la rotación de la imagen impresa.
Sentido de rotación de la imagen: (-) Horario (+) Antihorario
Rango de ajuste: [-1.00~+1.00]
4

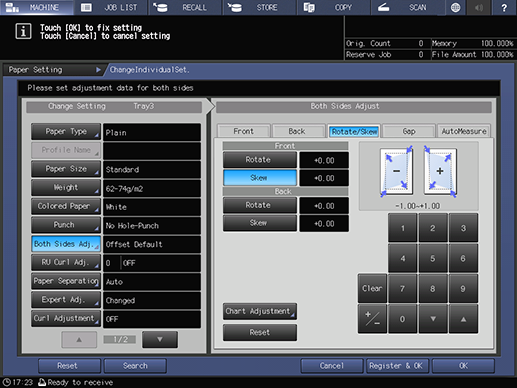

Pulse [Inclinar] en el [Frontal].
Ajuste la distorsión en la dirección diagonal de la imagen.
5
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor de ajuste positivo o negativo según la distorsión de la imagen impresa.
Ajuste de imagen: (-) Se baja la esquina derecho de la imagen. (+) Se baja la esquina izquierda de la imagen.
Rango de ajuste: [-1.00~+1.00]
6
Imprima un gráfico de la parte frontal.
Compare el gráfico de salida con el gráfico de los ajustes. Compruebe que haya mejorado la rotación y la distorsión en la parte frontal.
Repita los pasos 2 y 5 hasta obtener el resultado deseado.
Procedimiento de ajuste (ajuste de la parte [Parte posterior] )
Permite ajustar la rotación y la distorsión de la imagen que se va a imprimir en la parte posterior.
Prepare un gráfico de prueba para verificar un posible error de alineación entre la parte delantera y posterior antes del ajuste. Para mayor comodidad, defina un punto de referencia para medir la rotación y la distorsión en el gráfico de prueba.
1
Después de imprimir una tabla de ajuste, confirme la rotación o distorsión.
Si hay un error de alineación, avance al paso 2.
2

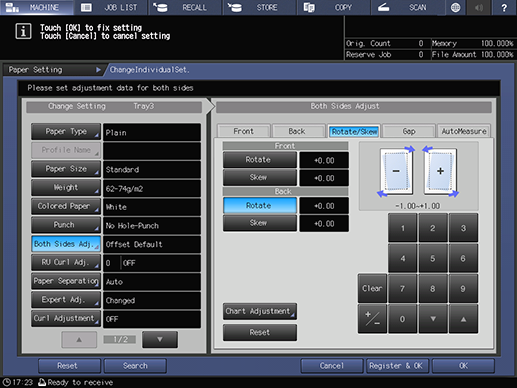

Pulse [Girar] en el [Parte posterior].
3
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor de ajuste positivo o negativo según la rotación de la imagen impresa.
Sentido de rotación de la imagen: (-) Horario (+) Antihorario
Rango de ajuste: [-1.00~+1.00]
4
Pulse [Inclinar] en el [Parte posterior].
Ajuste la distorsión en la dirección diagonal de la imagen.
5
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor de ajuste positivo o negativo según la distorsión de la imagen impresa.
Ajuste de imagen: (-) Se baja la esquina derecho de la imagen. (+) Se baja la esquina izquierda de la imagen.
Rango de ajuste: [-1.00~+1.00]
6
Imprima un gráfico de la parte posterior.
Compare el gráfico de salida con el gráfico de los ajustes. Compruebe que haya mejorado la rotación y la distorsión en la parte posterior.
Repita los pasos 2 y 5 hasta obtener el resultado deseado.
