Manual del operador

Inicio > Gestion. Imag. ref. > Comprobación del informe de inspección automática en PDF > Cambio de un elemento de visualización para el informe de imagen fuera de rango

Cambio de un elemento de visualización para el informe de imagen fuera de rango

Descripción general

Los elementos mostrados se pueden cambiar abriendo con Adobe Acrobat el archivo PDF del informe de imagen fuera de rango descargado.

Esta función muestra manchas u omisiones que se consideran dentro del rango permitido, así como la [Barcode Area] y la [Serial No. Area] especificadas, y también permite cambiar el color para visualizar el resultado de la inspección.

NOTA

Estos ajustes son necesarios para utilizar esta función.

  • Active la opción [Activar Javascript para Acrobat] en [Preferencias] de Adobe Acrobat.
Referencia
  • Para obtener más información sobre cómo se configura o utiliza Adobe Acrobat, consulte la ayuda de Adobe Acrobat.

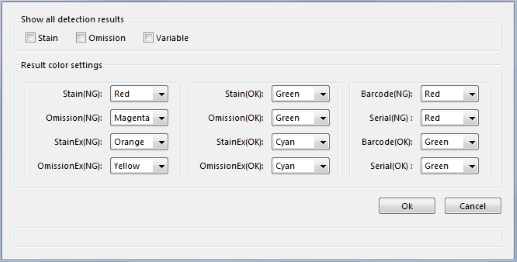

Seleccione [Preference] o "" en [Bookmarks] de Adobe Acrobat; se abre una ventana. Defina los elementos necesarios y haga clic en [Aceptar].

Los elementos visualizados varían en función del preajuste automático de la inspección.

Las pantallas que se muestran a continuación pueden diferir de las reales en función del entorno de uso o de la versión.

Nombre del elemento

Descripción

[Show all detection results]

[Stain]

Seleccione estas casillas de verificación para que las manchas u omisiones que se consideran dentro del rango permitido aparezcan enmarcadas.

[Omission]

[Variable]

Seleccione esta casilla de verificación para visualizar la [Barcode Area] o la [Serial No. Area].

[RealTimeCollation]*

Seleccione esta casilla de verificación para mostrar los resultados de la combinación en tiempo real sin problemas.

[Result color settings]

[Stain(NG)]

Define el color del marco que rodeará los fallos de imagen como manchas u omisiones.

Haga clic aquí para seleccionar un color en la lista del menú que se muestra.

[Stain(OK)]

[Omission(NG)]

[Omission(OK)]

[StainEx(NG)]

[StainEx(OK)]

[OmissionEx(NG)]

[OmissionEx(OK)]

[Blank]

Define el color del marco que rodeará un error de lectura de número o de código de barras.

Haga clic aquí para seleccionar un color en la lista del menú que se muestra.

[Decode]

[Numbering]

[Barcode(NG)]

[Serial(NG)]

[Barcode(OK)]

[Serial(OK)]

[Comparison(NG)]

[Comparison(OK)]

[RealTimeCollation(NG)]*

Establece el color del marco que encerrará los resultados de la combinación en tiempo real.

Haga clic aquí para seleccionar un color en la lista del menú que se muestra.

[RealTimeCollation(OK)]*

*: Se muestra cuando está instalado el Kit de inspección de información variable UK-312.
