Posizionare l'originale nell'ADF
L'ADF (Alimentatore automatico documenti) alimenta e scansiona automaticamente gli originali direttamente nell'area della lastra di esposizione, a partire dal primo foglio.
L'ADF offre le quattro seguenti modalità di scansione degli originali. Lo spessore alimentabile di un originale e i formati rilevabili variano a seconda delle modalità.
Modalità Normale
Modalità Misto (uguale/diversa)
Piegatura a Z
Modalità Carta sottile
Modalità normale / modalità Carta sottile
I formati originali rilevabili sono i seguenti.
Formato originale alimentabile: in larghezza da 128 mm a 297 mm, in lunghezza da 139,7 mm a 431,8 mm / in larghezza da 5,04" a 11,69", in lunghezza da 5,5" a 17"
Formati originali rilevabili:
Area metrico decimale:
A3
, B4 , A4 /
, B5 /, A5 /, B6 , A6 , 11
17 , 8,5 11 /, 8 13
Area pollici:
A3, B4 , A4 /, B5 /, 11 17 , 8,5 14 , 8,5 11 /, 5,5 8,5 /Formato originale rilevabile (quando si usano i formati K*): i seguenti formati originali sono rilevabili quando [Formato K] è impostato su [ON].
*: l'uso dei formati K può essere attivato nelle Impost. amministratore fornite nella schermata [UTILITÀ]. Per informazioni dettagliate, fare riferimento a Impost. amministratore.
A3, A4 /, A5 /, A6 , 8K , 16K /Grammatura dell'originale: modalità normale da 50 g/m2 a 210 g/m2 / da 14 lb Rilegato a 57 lb Rilegato (sia per originali a 1 lato che a 2 lati), modalità carta sottile da 35 g/m2 a 49 g/m2 / da 10 lb Rilegato a 13 lb Rilegato (solo originali a 2 lati)
Capacità dell'alimentatore documenti: 150 fogli (80 g/m2 / 21 lb Rilegato)
Disporre l'originale in ordine.

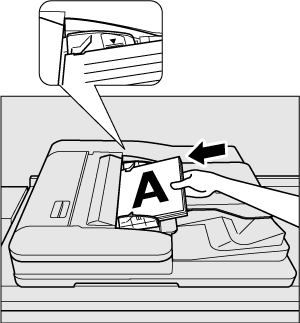

Posizionare l'originale con il LATO RIVOLTO VERSO L'ALTO (con la pagina uno RIVOLTA VERSO L'ALTO).
Sistemare l'originale nella stessa direzione dell'icona di direzione originale visualizzata nella schermata [COPIA].
Non caricare più di fogli rispetto alla capacità dell'alimentatore documenti e non superare la linea di limite indicata nelle guide originali; in caso contrario, l'originale potrebbe incepparsi o essere danneggiato o si potrebbero causare problemi alla macchina.
Impostare gli originali nella direzione corretta, altrimenti la copia potrebbe non risultare soddisfacente, in particolare quando si utilizza il modo Copie di 2 lati, Pinzatura, Piegatura & Pinzatura, Piega a metà multipla o Libretto.
Non posizionare originali rilegati con punti pinzatrice o fermagli carta. Altrimenti, gli originali potrebbero sporcarsi o distorcersi.

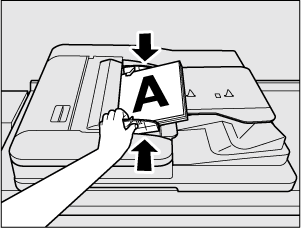

Regolare le guide originale secondo l'originale.
Una volta chiuso, non aprire l'ADF, altrimenti le condizioni di copia selezionate potrebbero essere alterate automaticamente.
Verificare che la direzione di rilegatura delle copie sia specificata correttamente quando si esegue la copia 2 Lati.
Verificare la direzione di rilegatura dell'originale quando si esegue la copia 2 Lati degli originali.
Modalità Misto (uguale/diversa)
Nel modo Misto, p possibile scansionare automaticamente gli originali di formato misto foglio per foglio dalla larghezza ADF.
Formato originale rilevabile: i tipi di combinazione formato sono determinati dalla guida originale.
Area metrico decimale:
larghezza per A3, A4 : A3 , B4 , A4 /, B5
larghezza per 11 17 , 8,5 11 : 11 17 , 8,5 11 /
larghezza per B4, B5 : B4 , A4 , B5 /, A5
larghezza per A4, A5 : A4 , B5 , A5
larghezza per B5: B5 , A5
larghezza per A5: A5 , B6
larghezza per B6: B6 Area pollici:
Larghezza per A3, A4 : A3 , B4 , A4 , B5
Larghezza per 11 17 , 8,5 11 : 11 17 , 8,5 14 , 8,5 11 /
Larghezza per B4, B5 : B4 , A4 , B5 /
Larghezza per 8,5 14 , 8,5 11 , 5,5 8,5 : 8,5 14 , 8,5 11 , 5,5 8,5
Larghezza per B5: B5
Larghezza per 5,5 8,5 : 5,5 8,5 Formato originale rilevabile (quando si usano i formati K*): i seguenti formati originali sono rilevabili quando [Formato K] è impostato su [ON].
*: l'uso dei formati K può essere attivato nelle Impost. amministratore fornite nella schermata [UTILITÀ]. Per informazioni dettagliate, fare riferimento a Formato K: selezionare se usare o meno la carta Formato K.Larghezza per A3
, A4: A3 , A4 /Larghezza per 8K
, 16K: 8K , 16K /, A4 , A5 Larghezza per A4
, A5: A4 , A5 /, 16K Larghezza per 16K
: 16K , A5 Larghezza per A5
: A5 Grammatura dell'originale: da 50 g/m2 a 128 g/m2 / da 14 lb Rilegato a 33 lb Rilegato (originale 1 Lato, originale 2 Lati)
Capacità dell'alimentatore documenti: 150 fogli (80 g/m2 / 21 lb Rilegato)
Per informazioni sulla larghezza della guida ADF di ogni combinazione, fare riferimento a quanto segue.
Larghezza guida per A3 | Larghezza guida per B4 | Larghezza guida per A4 |
 |  |  |
Per utilizzare la modalità Misto, selezionare [Stessa larghezza] oppure [Larghezza differente] in [Impostazione originale]. Per informazioni dettagliate su come usare il modo Misto, fare riferimento a Misto: copia di originale in formato misto.
Disporre l'originale in ordine.
Disporre gli originali di formato misto allineando i lati sinistro e posteriore nell'ADF.
Non caricare più di fogli rispetto alla capacità dell'alimentatore documenti e non superare la linea di limite indicata nelle guide originali; in caso contrario, l'originale potrebbe incepparsi o essere danneggiato o si potrebbero causare problemi alla macchina.
Non posizionare originali rilegati con punti pinzatrice o fermagli carta. Altrimenti, gli originali potrebbero sporcarsi o distorcersi.
Posizionare l'originale con il LATO RIVOLTO VERSO L'ALTO (con la pagina uno RIVOLTA VERSO L'ALTO).

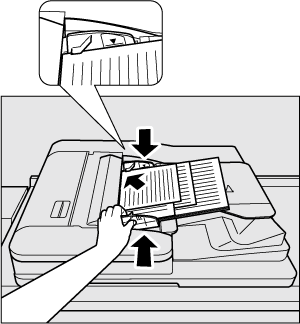

Posizionare gli originali di formato misto allineati al lato posteriore sinistro dell'ADF.
Regolare le guide originale secondo l'originale.
Non aprire l'ADF una volta che si chiude l'ADF. Le condizioni di copia selezionate possono essere alterate automaticamente.
Piegatura a Z
Nel modo Piega-a-Z, è possibile rilevare correttamente gli originali piegati a Z e scansionare automaticamente foglio per foglio.
I formati originali rilevabili, la grammatura dell'originale e la capacità dell'alimentatore documenti sono gli stessi indicati per la modalità Normale.
Appiattire le pieghe degli originali prima di caricarli nell'ADF. La scansione senza l'appiattimento delle pieghe può causare inceppamenti carta o rilevato del formato errato.
Per informazioni dettagliate su come usare il modo Piega-a-Z, fare riferimento a PiegaZ: copia di un originale piegato a Z.
Disporre l'originale in ordine.
Posizionare l'originale con il LATO RIVOLTO VERSO L'ALTO (con la pagina uno RIVOLTA VERSO L'ALTO).
Non caricare più di fogli rispetto alla capacità dell'alimentatore documenti e non superare la linea di limite indicata nelle guide originali; in caso contrario, l'originale potrebbe incepparsi o essere danneggiato o si potrebbero causare problemi alla macchina.
Non posizionare originali rilegati con punti pinzatrice o fermagli carta. Altrimenti, gli originali potrebbero sporcarsi o distorcersi.
Regolare le guide originale secondo l'originale.
Non aprire l'ADF una volta che si chiude l'ADF. Le condizioni di copia selezionate possono essere alterate automaticamente.
