Se è visualizzato il messaggio [Inceppamento carta]
In caso di inceppamento carta durante un lavoro di copia, la macchina visualizza il messaggio [Inceppamento carta] e le aree di inceppamento sullo schermo.
Il LED Avvio si accende in arancione sul pannello di controllo, e la macchina non può continuare a funzionare fino alla rimozione della carta inceppata.

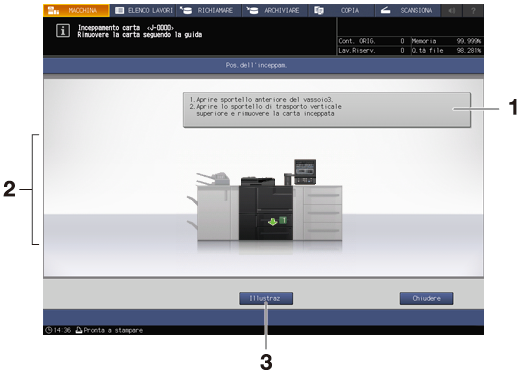

Schermata [Pos.dell'inceppam.]
N. | Nome | Descrizione |
|---|---|---|
1 | Area messaggi | Sono visualizzate le istruzioni dettagliate per rimuovere la carta inceppata. |
2 | Numero inceppamento | Indica la posizione di un inceppamento. |
3 | [Illustraz.] | Premere questo tasto per visualizzare una schermata che spiega il primo metodo preferibile per la risoluzione del problema, insieme con le illustrazioni. |
Schermata Elaborazione dell'inceppamento
N. | Nome | Descrizione |
|---|---|---|
1 | Area messaggi | Spiega con un testo il processo di rimozione della carta inceppata, come indicato nelle illustrazioni. |
2 | Illustrazione | Visualizza, mediante delle illustrazioni, il processo di rimozione la carta inceppata in ordine preferenziale. |
3 | [Successivo]/[Precedente] | I tasti sono visualizzati quando vi sono due o più schermate Elaborazione inceppamento. Premere il tasto per spostarsi alla schermata successiva o precedente. |
4 | [Pos.dell'inceppam.] | Per tornare alla schermata [Pos.dell'inceppam.], premere questo tasto. |
Tutti i posti dove vi è un inceppamento verranno indicati da numeri e frecce lampeggianti o illuminate su questa schermata.
Numeri lampeggianti e una freccia indicano l'inceppamento più importante da risolvere.
Le operazioni necessarie per rimuovere la carta inceppata sono visualizzate nell'area dei messaggi.
Premendo [Illustraz.] si visualizzeranno le schermate successive per l'azione di smaltimento.
Quando si elimina la carta rovinata, attuare le seguenti precauzioni:
Non disattivare l'interruttore di alimentazione principale o l'interruttore di alimentazione secondaria durante la rimozione della carta inceppata. Altrimenti, i vassoi, oppure l'unità di fusione del trasporto, non possono essere estratti.

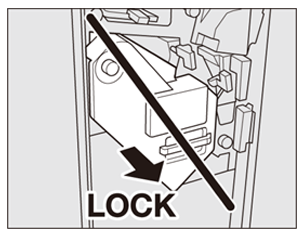

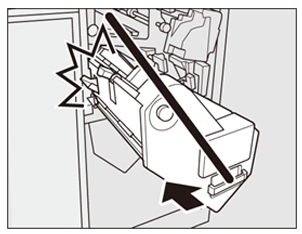

Se la carta rovinata è lasciata nell'ingresso/uscita di alimentazione della stampante, non è possibile ruotare la leva [M4] in basso verso destra per estrarre l'unità di fusione di convogliamento. Non ruotare mai la leva [M4] con la forza.
Quando rimuovete della carta inceppata, assicuratevi di non abbandonare pezzi di carta strappata all'interno della macchina.

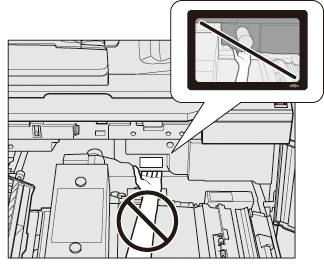

Se l'unità di fusione di convogliamento è stata estratta, inserendo la mano come illustrato nella figura, la mano potrebbe toccare la superficie del tamburo. Non toccare la superficie del tamburo in modo da evitare eventuali danni.
Quando si rimuove la carta inceppata dall'unità di fusione fare attenzione al senso verso cui si estrae.
Se non si riesce a estrarre lo stacker del Finisher FS-532 per rimuovere la carta inceppata, lo stacker potrebbe essere bloccato.
Allo stesso modo, potrebbe non essere possibile inserire nuovamente lo stacker nella sua posizione originale perché è bloccato.
In entrambi i casi ruotare la manopola dello stacker, [FS8]. Rilascerà il blocco per consentire operazioni successive.
Per informazioni dettagliate, fare riferimento a ciascuna delle seguenti pagine.
È possibile visualizzare un codice inceppamento nell'area dei messaggi della schermata [Pos.dell'inceppam.] Per ulteriori dettagli, contattare il tecnico dell'assistenza.
