Numero inceppamento e posizione dell'inceppamento

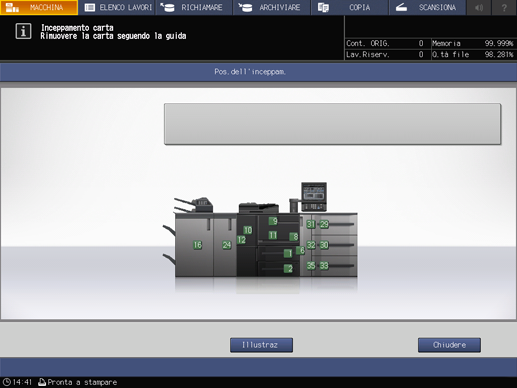

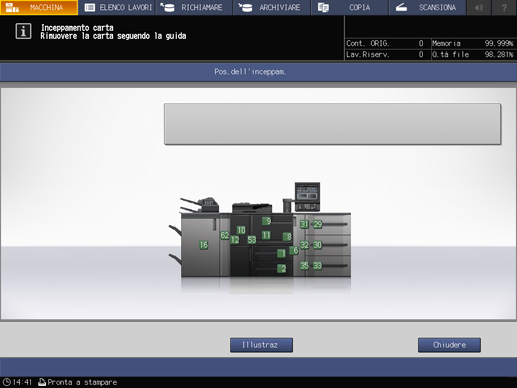

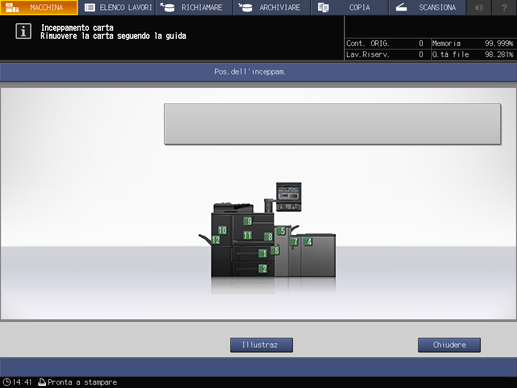

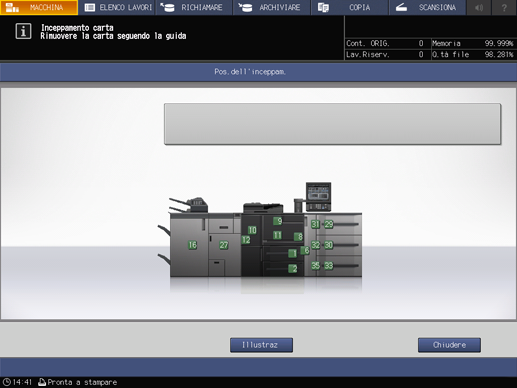

(Esempi di visualizzazione)
N. | Posizione |
|---|---|
1 | Vassoio 1 (Vassoio principale) |
2 | Vassoio 2 (Vassoio principale) |
4 | Vassoio 3 (Unità ad alta capacità LU-411 / Unità ad alta capacità LU-412) |
5 | Sezione di alimentazione Vassoio multibypass MB-507 |
6 | Sezione di trasporto verticale sul lato destro della stampante |
7 | Sezione trasporto carta (Unità ad alta capacità LU-411 / Unità ad alta capacità LU-412) |
8 | Ingresso di alimentazione della stampante |
9 | Unità tamburo |
10 | Unità di fusione |
11 | ADU |
12 | Unità di fusione/ADU |
16 | Finisher FS‑532 (unità di finitura) |
24 | Perforatrice multipla GP‑501 |
27 | Rilegatore ad anelli automatico GP-502 |
29 | Vassoio 3 (Unità di alimentazione carta PF-709) |
30 | Vassoio 4 (Unità di alimentazione carta PF-709) |
31 | Sezione di trasporto orizzontale del vassoio 4 (Unità di alimentazione carta PF-709) |
32 | Sezione di trasporto orizzontale del vassoio 3 (Unità di alimentazione carta PF-709) |
33 | Vassoio 5 (Unità di alimentazione carta PF-709) |
35 | Sezione di trasporto orizzontale del vassoio 5 (Unità di alimentazione carta PF-709) |
53 | ADU |
62 | Unità di piegatura a Z ZU-608 |
63 | Vassoio multibypass MB-507 sezione di trasporto orizzontale |
70 | Sezione scansione dell'alimentatore automatico documenti inverso |
71 | Sezione uscita dell'alimentatore automatico documenti inverso |
72 | Sezione alimentazione carta dell'alimentatore automatico documenti inverso |
73 | Sezione di trasporto dell'alimentatore automatico documenti inverso |
74 | Sezione scansione dell'alimentatore automatico documenti inverso |
