Измерение точности калибровки

В данном разделе описывается, как измерить точность калибровки посредством печати таблицы в момент отображения калибровочных данных.

В окне [Менеджер калибровки] кликните [Точность измерения].

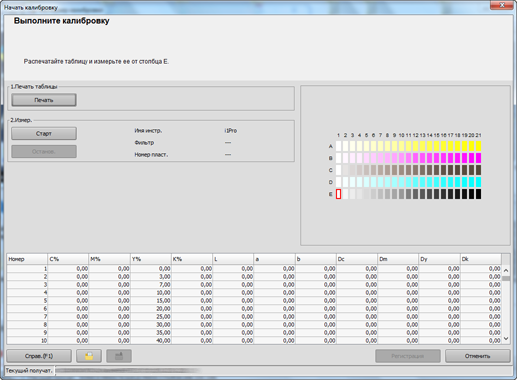

Отображается окно [Измерение точности калибровки].
Серийный номер колориметра отображается в окне [Номер пласт.].
Нажмите [Печать].

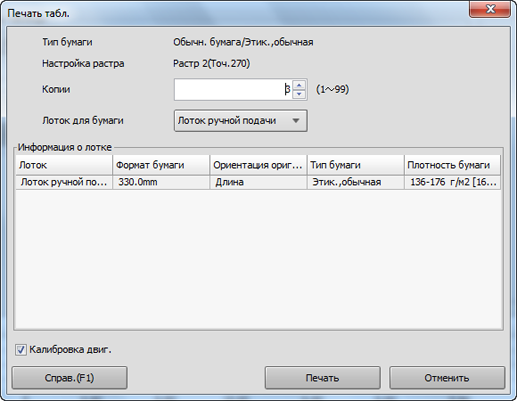

Отображается окно [Печать табл.].
Задайте количество копий и выберите лоток для бумаги.
- Число копий можно установить в диапазоне от 1 до 99 включительно.
Нажмите [Печать].
Таблица будет напечатана. Окно [Измерение точности калибровки] откроется снова по окончании печати.
Подключите прибор к компьютеру и нажмите [Старт].
Начнется измерение.
По окончании измерения результат отобразится в списке, а участки в области просмотра станут цветными.
- Появится окно работы с колориметром. Следуйте указаниям в открывающихся окнах.
- Если производится измерение неверной линии, появится предупреждающее сообщение. Можно выбрать еще одну попытку измерить правильную линию или перейти к следующей линии.
- Чтобы прекратить измерение, кликните [Стоп].
- После получения данных измерения кнопка [OK] станет доступной.
- Перед измерением клеточки отображаются серыми, но по завершении измерения они становятся цветными.
- Значение каждой клеточки появляется в списке результатов измерения.
- При щелчке на цветном участке области просмотра соответствующая линия выделяется в списке результатов измерения. Аналогично, при выборе линии в списке результатов измерения выделяется соответствующий цветной участок области просмотра.
- При необходимости, можно нажать или , чтобы сохранить результат измерения на локальном диске или загрузить сохраненный результат измерения.
Нажмите [OK].
Окно [Измерение точности калибровки] закроется и снова откроется окно [Менеджер калибровки].
Результат измерений отображается в списке в окне [Менеджер калибровки].
- Чтобы закрыть окно [Измерение точности калибровки] без сохранения результата измерений, выберите [Отменить]. Снова появляется окно [Менеджер калибровки].
- В списке в окне [Менеджер калибровки] отображаются все результаты измерений, пока не будет закрыто или перезагружено окно [Менеджер калибровки].
- Чтобы выполнить расширенную калибровку, перейдите к Калибровка с помощью точного цвета или Калибровка с помощью G7.
