Az RW-201 tekercskezelő tisztítása
Nyissa fel a felső fedelet az RW-201 tekercskezelő egységen.
Nyissa ki az elülső ajtót az RW-201 tekercskezelő egységen, majd az oldallemez mozgató fogantyú segítségével nyissa ki az oldallemezt.
Ha a gumigörgő a papírhoz lett nyomva, használja a kart, hogy leválassza a gumigörgőt.
Tisztítsa meg a gumigörgőt, miközben forgatja.
Alaposan tisztítsa meg a gumigörgőt, mivel a ragasztő könnyen megtapad a görgő mindkét oldalán.
Miután befejezte a tisztítást, hagyja megszáradni az izopropil alkoholt, mielőtt ismét a papírhoz nyomná a gumigörgőt.

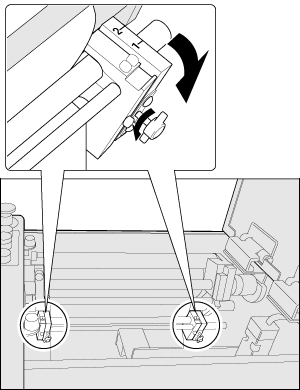

Lazítsa meg a szárnyas csavarokat a szorítórúdon, hogy megnövelhesse a szorítórúd állásszögét.
Szerelje le a papírvezetőket a tisztításhoz.

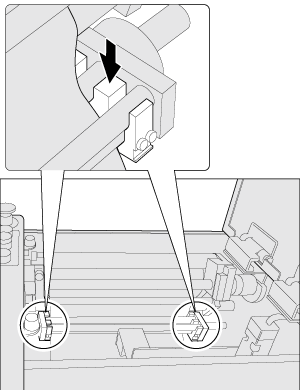

Kézzel nyomja le a papírvezető hátsó részét, hogy leválaszthassa.
Mindegyik papírvezető egy láncra lett felszerelve. Ha véletlenül leejtené a papírvezetőt, a láncnál fogva könnyen felhúzhatja azt.

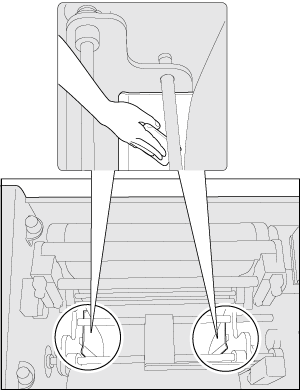

Tisztítsa meg a szorítórudat.
Tisztítsa meg az oldallemezt.
Az oldallemez hátoldalának tisztításához, nyúljon be a hurokérzékelő alatt.
Helyezze vissza a papírvezetőket.

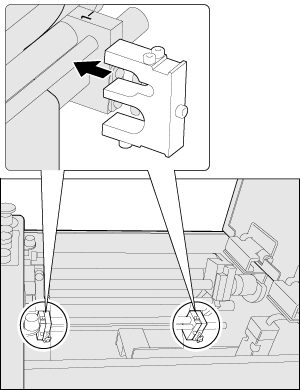

Helyezze fel a hátoldali papírvezetőt, a piros vonalhoz igazítva. Helyezze fel az elülső oldali papírvezetőt, a papír szélességéhez igazítva.

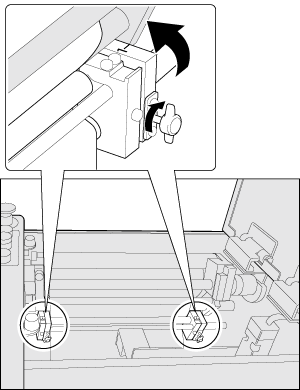

Állítsa helyre a szorítórúd dőlésszögét és húzza meg a szárnyas csavarokat.
Az oldallemezeket mozgató kar segítségével állítsa az oldallemezeket 2 mm (±1 mm) / 0,08" (±0,04") távolságra a nyomathordozó széleitől.
Az oldallemezek beállításának részletes ismertetését, lásd a A nyomathordozó és a részegységek helyzetének beállítása részhez.
Zárja be az elülső ajtót az RW-201 tekercskezelő egységen.
Lépjen az A nyomathordozó és a részegységek helyzetének beállítása részhez.
