A nyomathordozó betöltése a behúzó szakaszba
Ebben a részben a nyomathordozó behúzó szakaszba történő betöltése kerül ismertetése.
Előzetesen kapcsolja be a főkapcsolót és a másodlagos tápkapcsolót a géptesten, valamint az RW-101 tekercskezelő/RW-201 tekercskezelő egységeket.
A nyomathordozó behúzó szakaszba történő betöltésék előkészítése
Mielőtt betöltené a nyomathordozót a behúzó szakaszba, húzzon ki további 1,5 m / 11,1" papírt. Ebben a részben ismertetésre kerül az RW-101 tekercskezelő önmagában történő kezelése, a papír kihúzásához.

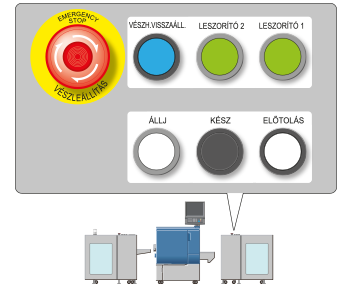

Ha a készülék VÉSZLEÁLLÍTÁS került leállításra, nyomja meg a VÉSZH.VISSZAÁLL. gombot a kezelőpanelen, az RW-101 tekercskezelő vagy RW-201 tekercskezelő egységen.
Nyissa ki az elülső ajtót az RW-101 tekercskezelő egységen és állítsa át a kart, hogy lenyomja a gumigörgőt.
Az RW-201 tekercskezelő érintőképernyőjén válassza ki a [Menü] - [1,Gép állapota/2,Gép beállítása] - [2] gombot, hogy beállítsa a [LecsévélőKikapcsolt], [VisszacsévélőBekapcsolt] állapotot.
Ezzel engedélyezetté vált az RW-101 tekercskezelő önálló kezelése.
Nyomja meg a KÉSZ gombot a kezelőpanelen, az RW-101 tekercskezelő egységen.
Megszólal a készenléti hangjelzés.
Amikor a hangjelzés elhallgat, nyomja meg az ELŐTOLÁS gombot a kezelőpanelen, az RW-101 tekercskezelő egységen.
Amíg lenyomva tartja az ELŐTOLÁS gombot, a nyomathordozót ki lehet húzni az RW-101 tekercskezelőből.
Az ELŐTOLÁS gombot a KÉSZ gomb lenyomását követő hangjelzéstől számított öt másodpercen belül nyomhatja le. Öt másodperc után nyomja meg ismét a KÉSZ gombot további nyomathordozó kihúzásához.
Nyomja meg az ELŐTOLÁS gombot az RW-101 tekercskezelő egységen és húzzon ki annyi nyomathordozót, amennyi a betöltéshez szükséges.
A hurokventilátor öt másodperc elteltével automatikusa leáll.
Ha azonnal le kívánja állítani, nyomja meg az ÁLLJ gombot a kezelőpanel, az RW-101 tekercskezelő egységen.
A nyomathordozó betöltése a behúzó szakaszba
Nyissa ki a behúzó szakasz felső fedelét.
Ellenőrizze, hogy a 2. feszítőgörgő "Lent" helyzetben van-e.
Ha az "Felső" helyzetben lenne, állítsa át "Alsó" helyzetbe. Részletesen lásd a A feszítés beállítása a papír típusának és vastagságának (súlyának) megfelelően.

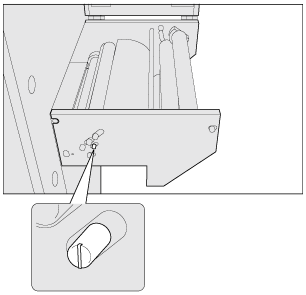

Ellenőrizze, hogy az irányítógörgő "forgás" helyzetben van-e.
Ha az irányítógörgő "rögzített" helyzetben van, állítsa át "forgás" helyzetbe. A helyzet átállításának részletes ismertetését, lásd az A feszítés beállítása a papír típusának és vastagságának (súlyának) megfelelően.

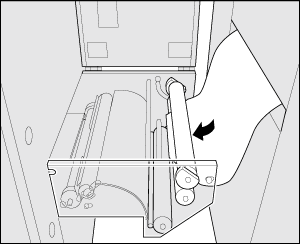

Vezesse át a nyomathordozó végét az 1. feszítőgörgő és a 2. feszítőgörgő között.

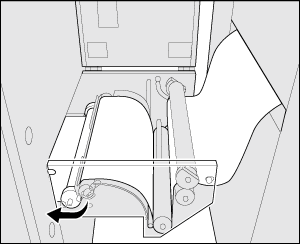

Vezesse át a nyomathordozó szélét a 3. feszítőgörgő és a 4. feszítőgörgő között, alulról megkerülve a 3. feszítőgörgőt, majd vezesse át a nyomathordozót a vezetőlemez mentén.

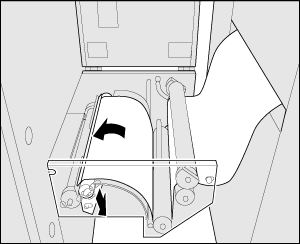

Helyezze be a nyomathordozó végét az irányítógörgő és a vezetőlemez közé.
Ellenőrizze, hogy a papírvezető az 1. feszítőgörgőn, valamint a terelő a terelőgörgőn megfelelő helyzetbe lett-e állítva.
A referenciahelyzet beállításához mozgassa előre és hátra a nyomathordozót.

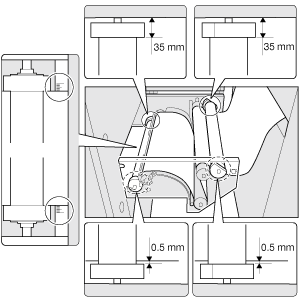

Referenciahelyzet:
・ A papírvezető (hátsó oldal) az 1. feszítőgörgőn 35 mm (±0,25 mm) / 1,38" (±0,01") távolságra kell legyen fémfelülettől.
A papírvezető (elülső oldal) az 1. feszítőgörgőn 0,5 mm (±0,25 mm) / 0,02" (±0,01") távolságra kell legyen a nyomathordozótól.
A terelő (hátsó oldal) a terelőgörgőn 35 mm (±0,25 mm) / 1,38" (±0,01") távolságra kell legyen a fémfelülettől.
A terelő (elülső oldal) a terelőgörgőn 0,5 mm (±0,25 mm) / 0,02" (±0,01") távolságra kell legyen a nyomathordozótól.

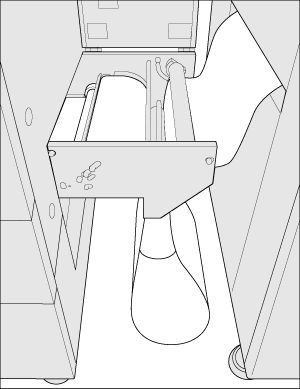

A behúzó szakasz alatt, húzza ki a nyomathordozót a terelőgörgő aljánál.
Húzzon ki a papírt a behúzó szakasz alá.
Lépjen az A nyomathordozó betöltése a géptestbe.
