A kalibrálás pontosságának mérése és az eredmények ellenőrzése

Miután befejezte a vezérlő kalibrálását, mérje meg a kalibrálás pontosságát.

A mérés után ellenőrizze a CMYK denzitást, a szürke egyensúlyt és a további eredményeket, amelyekből megállapítható, hogy szükséges-e a vezérlő speciális kalibrálása.

  1. Végezze el a vezérlő kalibrálását a Color Centro program segítségével.

    • Ha regisztrált kalibrálási adatokat használ, vagy a jelenlegi kalibrálási adatokat, a kalibrálás végrehajtása nélkül, kezdje a 2. lépésnél.

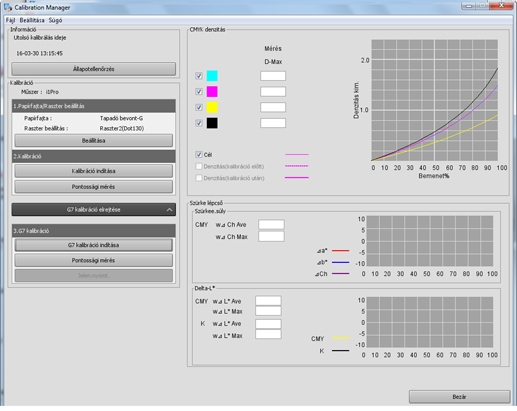

  2. A [Calibration Manager] képernyőn, kattintson a [Pontosság mérés] elemre a [2.Kalibráció] alatt.

    Megjelenik a [Kalibráció pontossági mérése] képernyő.

  3. Kattintson a [Nyomtat] gombra.

    Nyomtassa ki a műszer segítségével bemérésre kerülő színdiagramot.

  4. A [Diagram nyomt] képernyőn, végezze el a [Példányszám] és a [Papírtálca] beállítását. A beállítás után kattintson a [Nyomtat] gombra.

    Példa:

    Elem

    Beállítás

    [Copies]

    1

    [Papírtálca]

    Kézitálca

    A beállítódiagram nyomtatásra kerül. A diagramon megjelenik a nyomtatás dátuma, a nyomtatott példányszám és a diagram száma.

  5. Vágjon le egy kinyomtatott tesztdiagramot az RW-201 tekercskezelő tekercsrúdjáról.

    • Amikor levágja a nyomtatott diagramot, vegye figyelembe az A kiadott papír levágása részben leírtakat és ügyeljen arra, hogy ne sérüljenek meg a kezei és az ujjai.

  6. Csatlakoztassa a műszert a számítógéphez, majd kattintson az [Start] gombra.

    Példa: Az i1Pro Pro csatlakoztatva.

    • Előzetesen telepíteni kell a számítógépre a műszer illesztőprogramját. Részletesen lásd a műszer kezelési utasításában.

    Elkezdődik a kalibrálás pontosságának mérése.

  7. Mérje be a diagramot a műszer segítségével.

    A diagram bemérésének részletes ismertetését lásd a Vezérlő speciális kalibrálása (Szokásos beállítási munkamenet(Nagy pontosság/Beállítási munkamenet a raszter módosításakor)) oldalon.

  8. Ellenőrizze a mérés eredményeit (a CMYK denzitás és a Szürke lépés értékét) a [Kalibráláskezelő] képernyőn.

    [CMYK denzitás]:

    Ellenőrizze, hogy a [D-Max] (maximális denzitás) értéke a [Mérés] alatt a megfelelő tartományban van-e. Ellenőrizze a grafikonon, hogy a [Cél] és a [Denzitás(kalibráció után)] görbéi elég közel vannak-e egymáshoz.

    [Szürke lépcső]:

    A [Szürke súly], [Delta-L*], [Δa*], [Δb*] és [ΔCh] értékek alapján ellenőrizze a szürke szín visszaadását.
