A G7 kalibrálás végrehajtása

A G7 kalibrálás végrehajtásával egy korrekciót alkalmaz a vezérlőben, amellyel fokozza a színvisszaadás pontosságát.

1. A [Calibration Manager] képernyőn, kattintson a [G7 kalibráció indítása] elemre a [3.G7 kalibráció] alatt.



   Megjelenik a [G7 kalibráció indítása] képernyő.

2. Kattintson a [Nyomtat] gombra.

   Nyomtassa ki a műszer segítségével bemérésre kerülő színdiagramot.



   A beállítódiagram nyomtatásra kerül.



   • Ha a tekercselő motor leállításra került, lásd az A készülék előkészítése részben leírtakat és indítsa el a motort.

3. Vágjon le egy kinyomtatott tesztdiagramot az RW-201 tekercskezelő tekercsrúdjáról.

   • Amikor levágja a nyomtatott diagramot, vegye figyelembe az A kiadott papír levágása részben leírtakat és ügyeljen arra, hogy ne sérüljenek meg a kezei és az ujjai.

4. Kattintson a [Start] gombra.



5. Mérje be a diagramot a műszer segítségével. Ha befejezte a diagram bemérését, kattintson a [OK] gombra.

   Példa: A méréshez i1Pro műszert használ.



   • Ha az így kapott kalibrálási táblázatot regisztrálja a képvezérlőben, az adatok alkalmazásra kerülhetnek a nyomtatás során.

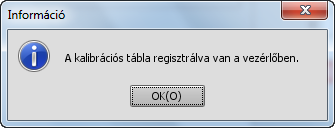

6. Kattintson az [OK] gombra az [Információ] képernyőn.



   A kalibrálási táblázat regisztrálásra kerül a képvezérlőben.

7. A [Calibration Manager] képernyőn, kattintson a [Pontosság mérés] elemre a [3.G7 kalibráció] alatt.

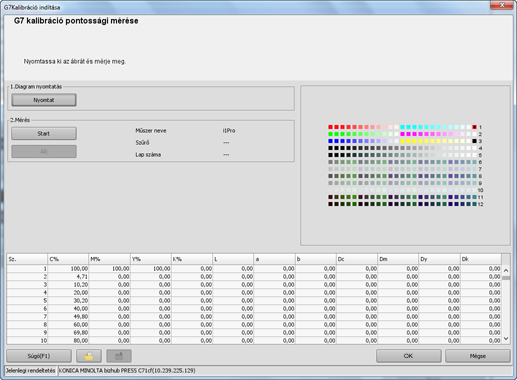

   Megjelenik a [G7 kalibráció pontossági mérése] képernyő.

8. Kattintson a [Nyomtat] gombra.

   Nyomtassa ki a műszer segítségével bemérésre kerülő színdiagramot.



   A beállítódiagram nyomtatásra kerül.



   • Ha a tekercselő motor leállításra került, lásd az A készülék előkészítése részben leírtakat és indítsa el a motort.

9. Vágjon le egy kinyomtatott tesztdiagramot az RW-201 tekercskezelő tekercsrúdjáról.

   • Amikor levágja a nyomtatott diagramot, vegye figyelembe az A kiadott papír levágása részben leírtakat és ügyeljen arra, hogy ne sérüljenek meg a kezei és az ujjai.

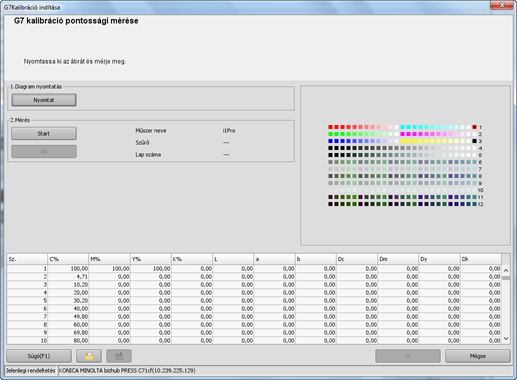

10. Kattintson a [Start] gombra.



11. Mérje be a diagramot a műszer segítségével. Ha befejezte a diagram bemérését, kattintson az [OK] gombra.



    • Ha a ΔCh és ΔE* értékek eltérnek pontosság-mérés normál eredményétől, megjelenik egy párbeszédablak. A párbeszédablakban kiválaszthatja, hogy újraszámítja az eredményeket és a céltartományba illeszkedő kalibrálási táblázatot regisztrál, vagy a meglévő eredményeket regisztrálja. Újraszámítás esetén kinyomtathat egy jelentést a jelenlegi korrekciós adatokról, mielőtt végrehajtaná a számítást.

    • Ha újraszámítja az eredményeket, ajánlott, hogy visszatérjen a 6. lépéshez, hogy lemérje a pontosságot, mielőtt végrehajtaná a számítást.

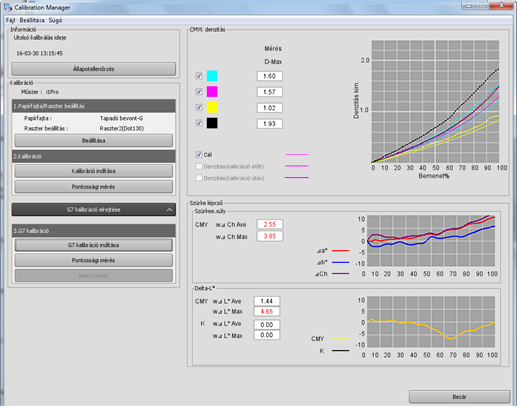

12. Ellenőrizze a mérés eredményeit (a CMYK denzitás és a Szürke lépés értékét) a [Calibration Manager] képernyőn.

    A kalibrálási pontosság mérésének végén, megjelennek az eredmények a CMYK denzitás és a Szürke lépés (szürke egyensúly) részére.
    [CMYK denzitás]:
    Ellenőrizze, hogy a [D-Max] (maximális denzitás) értéke a [Mérés] alatt a megfelelő tartományban van-e. Ellenőrizze a grafikonon, hogy a [Cél] és a [Denzitás(kalibráció után)] görbéi elég közel vannak-e egymáshoz.
    [Szürke lépés]:
    A [Szürke súly], [Delta-L*], [Δa*], [Δb*] és [ΔCh] értékek alapján ellenőrizze a szürke szín visszaadását.



    • A [Jelen.nyomt.] gombra kattintva kinyomtathatja a G7 kalibrálás mérési eredményeit.
