Nettoyage de l'intérieur de la machine

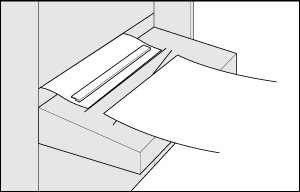

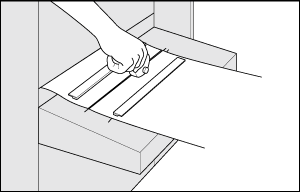

Utilisez les deux barres magnétiques fournies pour maintenir et découper le support sur le plateau de travail de l'enrouleur de bobines RW-201.
Placez les deux barres magnétiques fournies sur le plateau de travail de chaque côté de la rainure de découpe et découpez le support avec un cutter.
Pendant le découpage du papier, prenez soin de ne pas vous blesser à la main.
Retirez l'aimant côté machine.

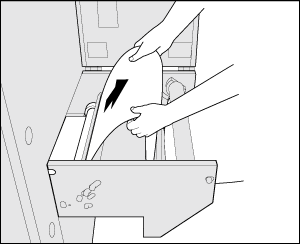

Tirez lentement le support à la main du côté de la section d'entrée.
Tirez le support dans l'axe. Si vous tirez le support en diagonale, il risque de rester dans la machine avec pour résultat une erreur d'alimentation.
Mettez l'interrupteur auxiliaire de la machine sur Marche.

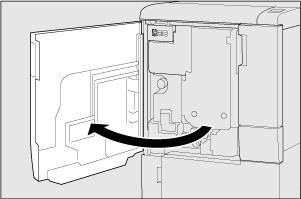

Ouvrez la porte avant de la machine.

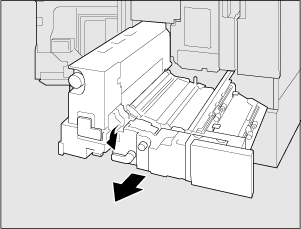

Tournez le levier [M1] vers la gauche et retirez l'ADU.

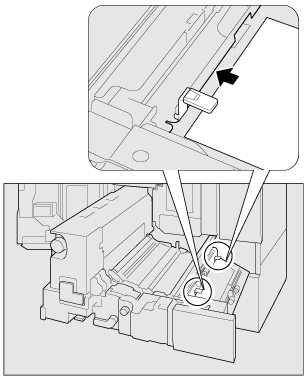

Insérez du papier sous le ressort à lame (avant) et le ressort à lame (arrière).
La colle peut s'agglutiner au bas des ressorts à lame. L'insertion de papier empêche la colle de se déposer dans la section de transfert.

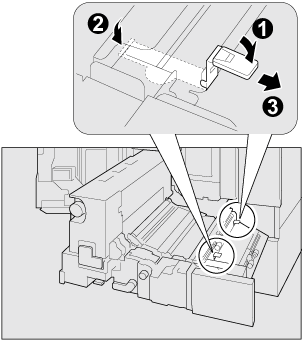

Détachez le ressort à lame (avant) et le ressort à lame (arrière).
Pour détacher le ressort à lame (avant) et le ressort à lame (arrière), déverrouillez d'abord les crochets près des molettes.
Après avoir déverrouillé les crochets près des molettes, ouvrez le capot [M2] et déverrouillez les crochets de l'autre côté.
Attention de ne pas vous blesser à la main en fixant ou détachant le ressort à lame (avant) et le ressort à lame (arrière).
Si la section de transfert est souillée de résidus de colle, une erreur d'alimentation peut se produire. Assurez-vous d'insérer d'abord le papier.

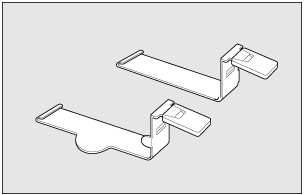

Le ressort à lame (avant) présente une saillie arrondie contrairement au ressort à lame (arrière). Assurez-vous de ne pas les confondre en les fixant.
Ne pas appliquer une force trop grande pour fixer ou détacher le ressort à lame (avant) ou le ressort à lame (arrière). Vous risqueriez de déformer les ressorts.

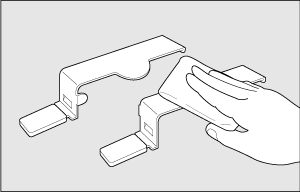

Nettoyez le ressort à lame (avant) et le ressort à lame (arrière).
Nettoyez bien les ressorts car la colle s'incruste facilement sur eux.

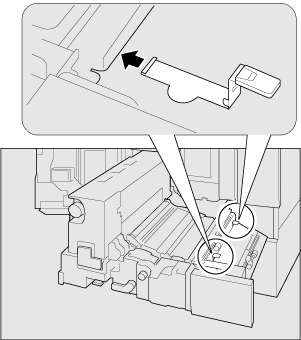

Suivez la procédure inverse de dépose des ressorts à lame pour fixer le ressort à lame (avant) et le ressort à lame (arrière).
Après la repose, assurez-vous que les deux ressorts à lame sont accrochés.

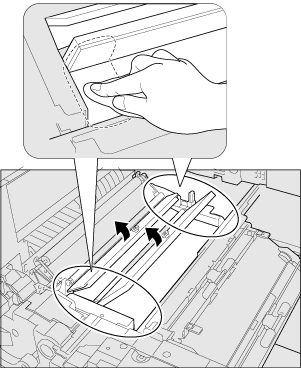

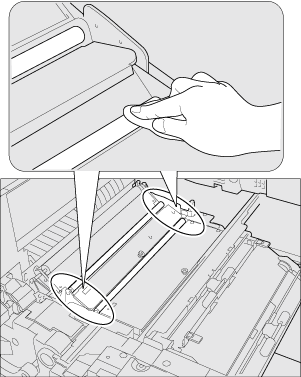

Nettoyez le rouleau de prétransfert 1, le rouleau de prétransfert 2, le capot [M2] et le capot [M3].
Nettoyez bien le rouleau de prétransfert 1, le rouleau de prétransfert 2, le capot [M2] et le capot [M3] car la colle s'incruste facilement aux deux extrémités des pièces.

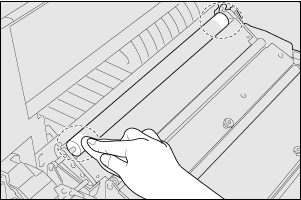

Nettoyez le rouleau de transfert secondaire.
Nettoyez le rouleau de transfert secondaire tout en le tournant.
Nettoyez uniquement les deux extrémités du rouleau de transfert secondaire. Le contact avec d'autres pièces peut affecter la qualité d'impression.
Insérez l'ADU et replacez le levier [M1] à sa position d'origine.
Insérez l'ADU doucement pour éviter de cogner la machine. Il faut savoir qu'un fort impact a une incidence sur la position de réglage de la machine et peut causer une ondulation du support.
Fermez la porte avant de la machine.
Découpez les coins du support de la section d'entrée en bandes triangulaires.
Installez le support dans la section d'entrée.
Installez le support de façon à le tirer sous la section d'entrée.
Attention que le papier tiré ne touche pas le sol.
Installez le support dans la machine.
Pour plus d'informations, allez à la page suivante.
Collez le raccord du support sur le plateau de travail.
Pour plus d'informations, allez à la page suivante.
Raccorder le support (nettoyage/élimination de bourrages papier)
