Accueil Configuration1, Vitesse de tirage / 2, Ventilateur à boucle

Ecran [1, Vitesse de tirage / 2, Ventilateur à boucle]

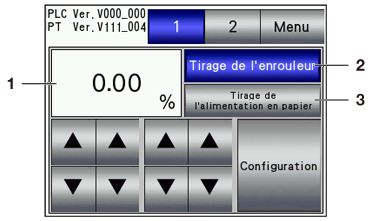

Ecran [Vitesse de tirage]

Sur l'écran [Menu], appuyez sur [1,Vitesse de tirage/2,Ventilateur à boucle] - [1] pour afficher l'écran.

  • Assurez-vous de ne pas modifier la configuration dans les conditions normales d'utilisation. Si vous devez modifier la configuration, en cas d'ondulation par exemple, contactez votre technicien SAV.

N°

Nom

Description

1

Valeur de réglage

Affiche la vitesse actuelle de tirage.

2

[Tirage de l'enrouleur]

Affiche la vitesse du rouleau de tirage sur l'enrouleur de bobines RW-201.

3

[Tirage de l'alimentation en papier]

Affiche la vitesse du rouleau de tirage sur l'enrouleur de bobines RW-101.

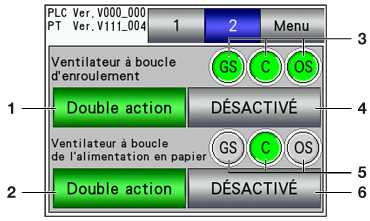

Ecran [Ventilateur à boucle]

Sur l'écran [Menu], appuyez sur [1,Vitesse de tirage/2,Ventilateur à boucle] - [2] pour afficher l'écran.

  • Assurez-vous de ne pas modifier la configuration dans les conditions normales d'utilisation. Si vous devez modifier la configuration, en cas d'entretien régulier des ventilateurs à boucle par exemple, contactez votre technicien SAV.

N°

Nom

Description

1

[Double action]/[Simple action]
(Ventilateur à boucle d'enroulement)

Vérifiez ou spécifiez la configuration opération du ventilateur à boucle d'enroulement sur l'enrouleur de bobines RW-201.

Assurez-vous de sélectionner [Double action] dans les conditions normales d'utilisation. Sélectionnez [Simple action] pour vérifier l'opération.

2

[Double action]/[Simple action]
(Ventilateur à boucle de l'alimentation en papier)

Vérifiez ou spécifiez la configuration opération du ventilateur à boucle d'alimentation papier sur l'enrouleur de bobines RW-101.

Assurez-vous de sélectionner [Double action] dans les conditions normales d'utilisation. Sélectionnez [Simple action] pour vérifier l'opération.

3

[GS]/[C]/[OS]
(Ventilateur à boucle d'enroulement)

Assurez-vous d'activer tous les ventilateurs [GS]/[C]/[OS] dans les conditions normales d'utilisation. Pour vérifier le fonctionnement, sélectionnez le ventilateur concerné.

[GS] : ventilateur côté entraînement

[C] : ventilateur central

[OS]: ventilateur côté de conduite

4

[DÉSACTIVÉ]/[ACTIVÉ]
(Ventilateur à boucle d'enroulement)

Pour vérifier le fonctionnement du ventilateur à boucle d'enroulement, sélectionnez [ACTIVÉ].

5

[GS]/[C]/[OS]
(Ventilateur à boucle de l'alimentation en papier)

Assurez-vous d'activer tous les ventilateurs [GS]/[C]/[OS] dans les conditions normales d'utilisation. Pour vérifier le fonctionnement, sélectionnez le ventilateur concerné.

[GS] : ventilateur côté entraînement

[C] : ventilateur central

[OS]: ventilateur côté de conduite

6

[DÉSACTIVÉ]/[ACTIVÉ]
(Ventilateur à boucle de l'alimentation en papier)

Pour vérifier le fonctionnement du ventilateur à boucle d'alimentation papier, sélectionnez [ACTIVÉ].
