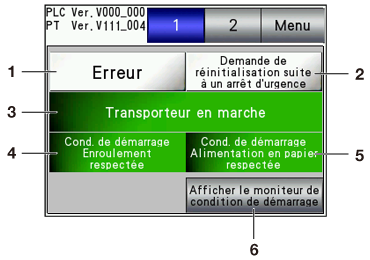

Ecran [1, État de la machine/2, Configuration de la machine]

1

[Erreur]

S'allume en rouge en cas d'erreur sur l'enrouleur de bobines RW-101 ou de l'enrouleur de bobines RW-201.

2

[Demande de réinitialisation suite à un arrêt d'urgence]

S'allume en rouge quand le bouton ARRET D'URGENCE du panneau de contrôle de l'enrouleur de bobines RW-101 ou de l' enrouleur de bobines RW-201 est opérant ou si le capot support ou le capot supérieur est ouvert.

S'allume aussi en rouge lorsque l'interrupteur sur l'enrouleur de bobines RW-101 est sur on.

Dans les deux cas, appuyez sur REINITIALISATION D'URGENCE pour réinitialiser.

3

[Transporteur en pause]/[Transporteur en marche]

Indique si l'enrouleur de bobines RW-101 et l'enrouleur de bobines RW-201 sont en marche ou à l'arrêt.

4

[Cond. de démarrage Enroulement non respectée] / [Cond. de démarrage Enroulement respectée]

En cas d'échec de la condition d'impression de l'enrouleur de bobines RW-201, [Cond. de démarrage Enroulement non respectée] s'allume en rouge.

5

[Cond. de démarrage Alimentation en papier non respectée]/[Cond. de démarrage Alimentation en papier respectée]

En cas d'échec de la condition d'impression de l'enrouleur de bobines RW-101, [Cond. de démarrage Alimentation en papier non respectée] s'allume en rouge.

6

[Afficher le moniteur de condition de démarrage]

Affiche l'écran [Statut de la machine] pour vérifier l'état de l'enrouleur de bobines RW-101 et de l'enrouleur de bobines RW-201.

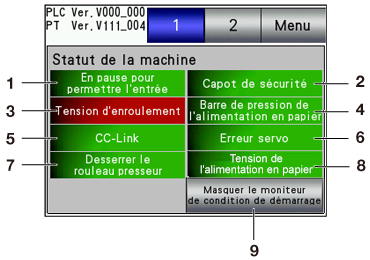

1

[En pause pour permettre l'entrée]

S'allume en rouge lorsque ce système est en état d'arrêt d'urgence.

2

[Capot de sécurité]

S'allume en rouge lorsque le capot support ou le capot supérieur s'ouvre.

3

[Tension d'enroulement]

S'allume en rouge lorsque la tension d'enroulement sur l'enrouleur de bobines RW-201 est désactivée.

Pour activer la tension d'enroulement, appuyez sur MOTEUR D'ENROULEMENT ACTIVE de l'enrouleur de bobines RW-201.

4

[Barre de pression de l'alimentation en papier]

S'allume en rouge pendant que la barre de presse support 1 ou la barre de presse support 2 de l'enrouleur de bobines RW-101 est activée.

5

[CC-Link]

S'allume en rouge en cas d'erreur de communication sur l'enrouleur de bobines RW-101 ou de l'enrouleur de bobines RW-201.

Contactez le technicien SAV.

6

[Erreur servo]

S'allume en rouge en cas d'erreur sur le servomoteur.

Contactez le technicien SAV.

7

[Desserrer le rouleau presseur]

S'allume en rouge lorsque le rouleau caoutchouc sur l'enrouleur de bobines RW-101 ou sur l'enrouleur de bobines RW-201 est détaché. Ouvrez la porte avant et utilisez le levier pour fixer le rouleau caoutchouc.

8

[Tension de l'alimentation en papier]

S'allume en rouge lorsque la tension d'alimentation de l'enrouleur de bobines RW-101 est désactivée.

Sur l'écran [Alimentation papier], appuyez sur [Tension désactivée] pour commuter sur [Tension activée (Tension de l'alimentation en papier).

9

[Masquer le moniteur de condition de démarrage]

Fermez l'écran [Statut de la machine] pour revenir à l'écran [État de la machine].

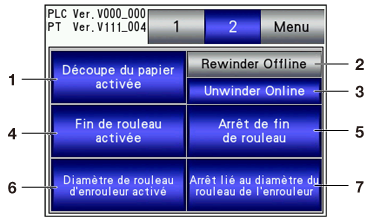

1

[Découpe du papier activée] / [Découpe du papier désactivée]

Activation/désactivation du capteur de rupture support sur l'enrouleur de bobines RW-201. Assurez-vous de sélectionner [Découpe du papier activée] dans les conditions normales d'utilisation.

2

[Rewinder Online] / [Rewinder Offline]

Mise en ligne ou hors ligne de l'enrouleur de bobines RW-201 et de la machine. Pour lancer l'impression, la machine doit être en ligne.

Le bouton clignote dans les conditions suivantes. Vérifiez l'état.

• dans l'état d'arrêt d'urgence

• en cas d'erreur

• en cas d'actionnement du bouton ARRETER sur l'enrouleur de bobines RW-201

Si l'écran ne change pas après avoir actionné le bouton, vérifiez les erreurs à l'écran.

3

[Unwinder Online] / [Unwinder Offline]

Mise en ligne ou hors ligne de l'enrouleur de bobines RW-101 et de la machine. Pour lancer l'impression, la machine doit être en ligne.

Le bouton clignote dans les conditions suivantes. Vérifiez l'état.

• dans l'état d'arrêt d'urgence

• en cas d'erreur

• en cas d'actionnement du bouton ARRETER sur l'enrouleur de bobines RW-101

Si l'écran ne change pas après avoir actionné le bouton, vérifiez les erreurs à l'écran.

4

[Fin de rouleau activée] / [Fin de rouleau désactivée]

Spécifie ou non le contrôle de l'opération de transfert en cas de détection de fin de rouleau du support sur l'enrouleur de bobines RW-101. Assurez-vous de sélectionner [Fin de rouleau activée] dans les conditions normales d'utilisation.

5

[Arrêt de fin de rouleau] / [Alerte de fin de rouleau]

Spécifie l'arrêt automatique de l'opération de transfert ou uniquement le déclenchement d'une alarme en cas de détection de fin de rouleau du support sur l'enrouleur de bobines RW-101. Si vous avez défini [Alerte de fin de rouleau], une alarme retentit en cas de détection de fin de rouleau du support mais la machine continue de fonctionner.

Assurez-vous de sélectionner [Arrêt de fin de rouleau] dans les conditions normales d'utilisation.

6

[Diamètre de rouleau d'enrouleur activé] / [Diamètre de rouleau d'enrouleur désactivé]

Spécifie ou non le contrôle de l'opération de transfert lorsque le diamètre du rouleau de support sur l'enrouleur de bobines RW-201 dépasse le diamètre de rouleau maximum.

Assurez-vous de sélectionner [Diamètre de rouleau d'enrouleur activé] dans les conditions normales d'utilisation.

7

[Arrêt lié au diamètre du rouleau de l'enrouleur] / [Alerte de diamètre de rouleau d'enrouleur]

Spécifie l'arrêt automatique ou uniquement le déclenchement d'une alarme lorsque le rouleau du support sur l'enrouleur de bobines RW-201 dépasse le diamètre maximum. Si vous avez défini [Alerte de diamètre de rouleau d'enrouleur], une alarme retentit en cas de détection du diamètre maximum du rouleau mais la machine continue de fonctionner.

Assurez-vous de sélectionner [Arrêt lié au diamètre du rouleau de l'enrouleur] dans les conditions normales d'utilisation.
