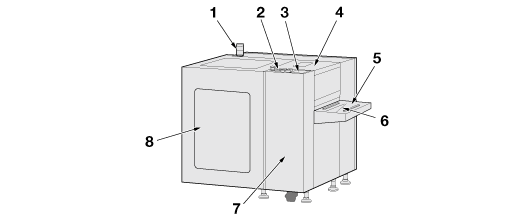

Composants externes de la machine
N° | Nom | Description |
|---|---|---|
1 | Voyant d'état | Indique l'état de l'enrouleur de bobines RW-101 et de l'enrouleur de bobines RW-201. S'allume en vert pendant l'impression et le transfert du support et s'allume en rouge en cas d'erreur. N'est pas allumé quand la machine s'arrête. |
2 | Panneau de contrôle | Touches de commande. |
3 | Ecran tactile | Affiche l'état des enrouleurs de bobines RW-101 et RW-201. En cas d'erreur, affiche la position des erreurs. |
4 | Capot supérieur | Protège les rouleaux de l'enrouleur de bobines RW-201. Si le capot supérieur est ouvert, la machine s'arrête immédiatement. |
5 | Plateau de travail | Pour la découpe et le raccordement du support. |
6 | Rainure de découpe | Découpe du support le long de la rainure. |
7 | Porte avant | Ouverte pour utiliser le levier et la poignée de déplacement des plaques latérales. |
8 | Capot support | Protège le support et l'arbre d'alimentation et le support. Si le capot support est ouvert, la machine s'arrête immédiatement. |
