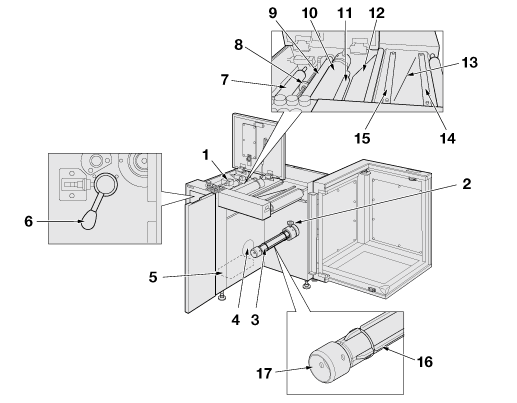

Composants internes de la machine
N° | Nom | Description |
|---|---|---|
1 | Capteur de détection de boucle | Détecte une erreur de longueur de boucle du support. |
2 | Poignée de fixation | Utilisée pour fixer le guide du support sur l'arbre d'alimentation. |
3 | Arbre d'alimentation | Règle le support. Contrôle la tension configurée du support. |
4 | Capteur de détection de diamètre d'enroulement | Mesure du diamètre du support et alarme sonore quand le diamètre minimum du support est atteint. Vous pouvez spécifier le comportement de la machine en cas d'alarme. |
5 | Ventilateur à boucle d'alimentation papier | Stabilise la forme de la boucle. |
6 | Levier | Fixe ou détache le rouleau caoutchouc sur ou du support. |
7 | Rouleau de guidage | Achemine le support. |
8 | Rouleau | Achemine le support. Trois emplacements : avant, centre et arrière. |
9 | Rouleau caoutchouc | Agrippe et achemine le support. |
10 | Rouleau de tirage | Achemine le support. |
11 | Rouleau de guidage | Achemine le support. |
12 | Plaque-guide | Stabilise le transfert du support. |
13 | Rainure de découpe | Découpe du support le long de la rainure. |
14 | Barre de presse support 1 | Retient le support lors du remplacement. |
15 | Barre de presse support 2 | Retient le support lors du remplacement. |
